Nach Kriegsende wurde in Lunzenau, wohin während des 2. Weltkrieges eine Fertigungsstätte / Produktion für Graetz Berlin ausgelagert wurde, wieder die Herstellung von Gebrauchsgütern aufgenommen. Wenig später nach Umzug von Lunzenau nach Rochlitz wurde in einem geeigneten Gebäudekomplex wieder eine Radioproduktion aufgebaut.

1947 wurde der ehemalige Graetz Betrieb in "VEB Stern - Radio Rochlitz" umbenannt.

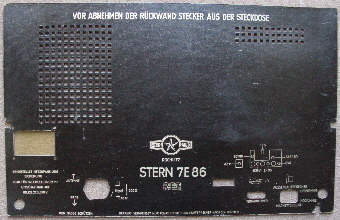

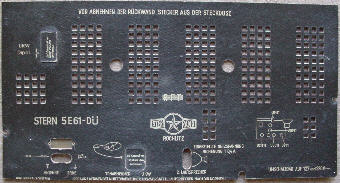

Auf den Rückwänden dieser frühen Radioapparaten findet sich bald dieses Logo (ab etwa 1947):

Man errichtete in diesem neuen Radiowerk eine für diese Zeit moderne Fließbandfertigung. Die dort produzierten Radiogeräte wurden zunächst fast ausschließlich als Reparationsleistungen in die Sowjetunion geliefert.

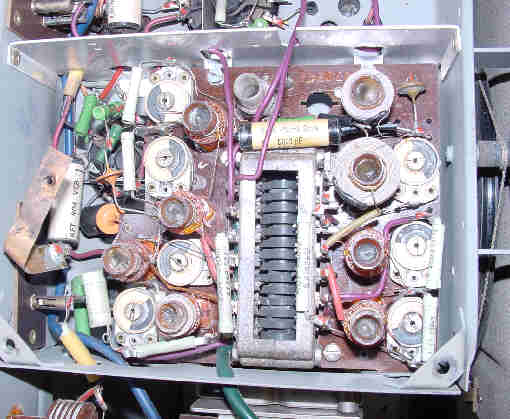

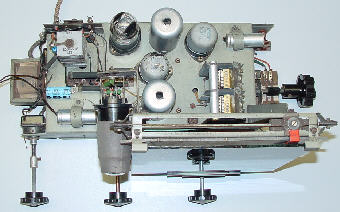

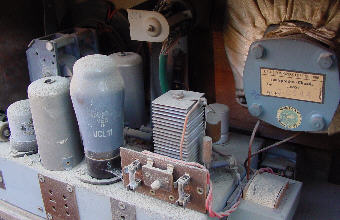

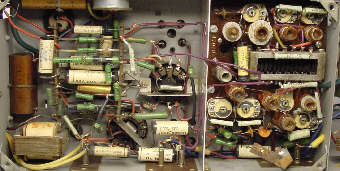

Die Hochfrequenzbaugruppe / Eingangskreise und Oszillator des 5E61-DU von 1951.

Bis etwa 1950 fertige man Allstromsuper und reine Wechselstromgeräte, teilweise schon UKW - vorbereitet oder mit UKW Empfangsteil, auch ein UKW - Vorsatzgerät im Holzgehäuse kam aus Rochlitz.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1946 ?

Wechselstrom - Super

Graetz 56W (56 W) oder L56W (L 56 W)

Gerät 370562

6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT mm ?

Gewicht : xx kg ?

Originalpreis xx,- RM

LW 800-2000m

MW 190-580m

KW 15-50m



Wellenschalter rechts

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

Lautsprecher elektrodynamisch, nach vorn gerichtet

Klangregler links

Netzschalter (Zugschalter) mit Lautstärkeregler gekoppelt

NF  Endverstärker RV12P3000

NF Vorverstärker RV12P2000

ZF - Verstärker RV12P2000

Demodulator Diode / Sirutor

HF-Eingangsstufe und Mischer RV12P2000

Oszillator RV12P2000



Gleichrichter für Anodenspannung D60

Das erste in Rochlitz gefertigte Nachkriegsgerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1946 / 1947

Wechselstrom - Super

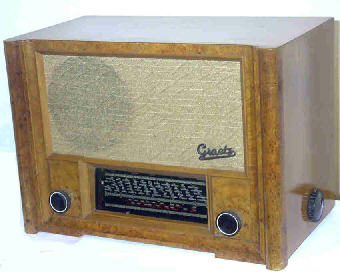

Graetz 65W (65 W)

Gerät 370632



6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT mm ?

Gewicht : xx kg ?

Originalpreis xx,- RM

LW 800-2000m

MW 190-580m

KW 15-50m



Wellenschalter rechts

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

Lautsprecher elektrodynamisch, nach vorn gerichtet

Klangregler links

Netzschalter (Zugschalter) mit Lautstärkeregler gekoppelt

2 Varianten

NF  Endverstärker AD1 oder RS241



NF Vorverstärker NF2

ZF - Verstärker NF2

HF-Eingangsstufe / Mischer RV12P2000

Oszillator RV12P2000



Gleichrichter für Anodenspannung AZ11



Demodulator Diode / Sirutor

Vielen Dank Herrn Wolfgang Eckardt für die Bilderspende
www.radionostalgie.info

Auch in Berlin oder nur in Rochlitz gefertigt ?

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1946 / 1947

Wechselstrom - Super

Graetz 65WS (65 WS)

Gerät xxxxx



6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT mm ?

Gewicht : xx kg ?

Originalpreis xx,- RM

LW 800-2000m

MW 190-580m

KW 15-50m

??

Wellenschalter rechts

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

Lautsprecher elektrodynamisch, nach vorn gerichtet

Klangregler links

Netzschalter mit Lautstärkeregler gekoppelt

Sparschaltung

2 Varianten

NF  Endverstärker AL4 oder EL11



NF Vorverstärker EF13

ZF - Verstärker EF13

HF-Eingangsstufe / Mischer EF13

Oszillator EF13



Gleichrichter für Anodenspannung AZ11



Demodulator Diode / Sirutor

Auch in Berlin oder nur in Rochlitz gefertigt ?

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1947

Wechselstrom - Super

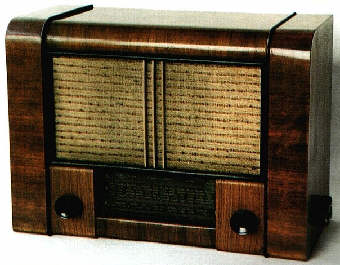

Graetz 66W (66 W)

Gerät xxxxxx



4 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT mm ?

Gewicht : xx kg ?

Originalpreis xx,- RM

LW 150 bis 350 kHz

MW 510 bis 1610 kHz

KW 16m bis 49m Band



Wellenschalter rechte Seite

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

permanentdynamischer Lautsprecher rund nach vorn gerichtet

Klangregler linke Seite

Mit Wellenschalter Tonabnehmer anschaltbar

NF  Endverstärker / NF Vorverstärker ECL11

ZF - Verstärker / Demodulator EBF11

HF-Eingangsstufe / Oszillator und Mischer ECH11



Gleichrichter für Anodenspannung AZ11

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1947

Wechselstrom - Super

Graetz 67W (67 W)

Gerät xxxxxx



4 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT mm ?

Gewicht : xx kg ?

Originalpreis xx,- RM

LW 150 bis 350 kHz

MW 510 bis 1610 kHz

KW 16m bis 49m Band



Wellenschalter rechte Seite

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

??

permanentdynamischer Lautsprecher rund nach vorn gerichtet

Klangregler linke Seite

Mit Wellenschalter Tonabnehmer anschaltbar

??

NF  Endverstärker / NF Vorverstärker ECL11

ZF - Verstärker / Demodulator EBF11

HF-Eingangsstufe / Oszillator und Mischer ECH11



Gleichrichter für Anodenspannung AZ11

??

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1947

Wechselstrom - Super

STERN 4E61

(4 E 61)

Gerät xxxxxx



5 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT mm ?

Gewicht : xx kg ?

Originalpreis xx,- RM

LW 150 bis 350 kHz

MW 510 bis 1610 kHz

KW 16m bis 49m Band



??

Wellenschalter rechte Seite

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

??

permanentdynamischer Lautsprecher rund nach vorn gerichtet

Klangregler linke Seite

Mit Wellenschalter Tonabnehmer anschaltbar

deutscher Röhrensatz ??

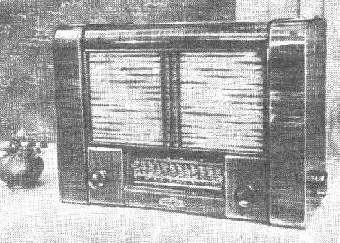

So könnte das Gerät aussehen:

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1947

Wechselstrom - Super

STERN 5A61

(5 A 61)

Gerät xxxxxx



5 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT mm ?

Gewicht : xx kg ?

Originalpreis xx,- RM

LW 150 bis 350 kHz

MW 510 bis 1610 kHz

KW 16m bis 49m Band



Wellenschalter rechte Seite

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

permanentdynamischer Lautsprecher rund nach vorn gerichtet

Klangregler linke Seite

Mit Wellenschalter Tonabnehmer anschaltbar

NF - Endverstärker AL4

NF - Vorverstärker / AM Demodulator ABC1

AM ZF - Verstärker AF3

AM Eingangsstufe / AM Oszillator und Mischer ACH1



Gleichrichter für Anodenspannung AZ11

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1948

Wechselstrom - Super

STERN 5R61

(5 R 61)

Gerät xxxxxx



5 Röhren (mit Gleichrichter)



Leistungsbedarf ca. 55 W bei 220 V AC

Gehäuse: BxHxT 500x360x230 mm ?

Gewicht : 11 kg ?



Originalpreis xx,- RM

LW 150 bis 410 kHz

MW 520 bis 1500 kHz

KW 4 bis 12,1 MHz



Wellenschalter rechte Seite



6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

elektrodynamischer Lautsprecher rund nach vorn gerichtet (5W-210mm)

Mit Wellenschalter Tonabnehmer anschaltbar

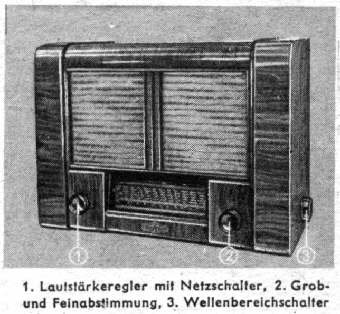

Gehäuse: Holzgehäuse, kaukasischer Nußbaum, Hochglanz poliert mit Metallzierleisten

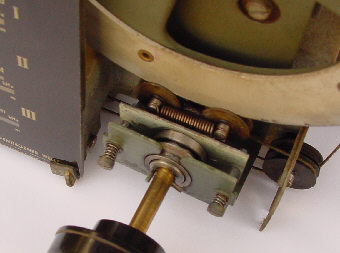

Besonderheiten: Grob- und Feinantrieb, Tonblende mit Gegenkopplung kombiniert. 9-kHz-Sperre, Bodenplatte abnehmbar mit Kundendienst-Unterlagen versehen.

Exportmodell, Spezialpreis

(Quelle: Werksangaben Funk-Technik 1948)

Mit OSW - Röhren bestückt

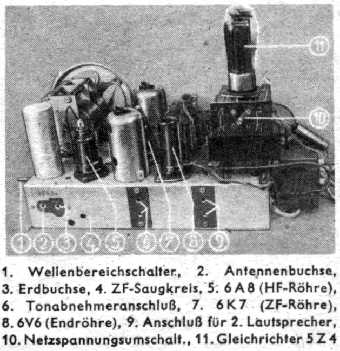

NF - Endverstärker 6V6

NF - Vorverstärker / AM Demodulator 6Q7

AM ZF - Verstärker 5K7

AM Eingangsstufe / AM Oszillator und Mischer 6A8



Gleichrichter für Anodenspannung 5Z4



Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1948 - 1953 ??

Allstrom - Super

STERN 5U61

(5 U 61)

Gerät xxxxxx



5 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx W

Gehäuse: BxHxT mm ?

Gewicht : xxkg ?

Originalpreis 380,- RM ?

LW 150 bis 350 kHz

MW 510 bis 1610 kHz

KW 16m bis 49m Band



Wellenschalter rechts unter der "Senderwahl"

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

elektrodynamischer Lautsprecher rund (160mm) nach vorn gerichtet

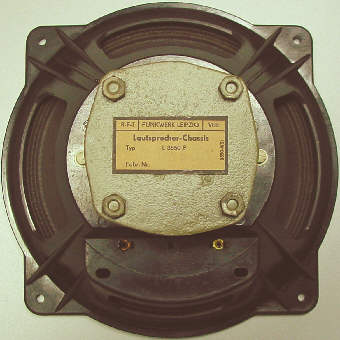

(gefertigt im VEB Funkwerk Leipzig, Typ L 3749 G)



Klangregler links unter dem Lautstärkeregler

Mit Wellenschalter Tonabnehmer anschaltbar

Magisches Auge

NF  Endverstärker / NF Vorverstärker UEL51

Magisches Auge UM11

AM ZF - Verstärker / AM Demodulator UBF11

AM Eingangsstufe / AM Oszillator und Mischer UCH11



Gleichrichter für Anodenspannung Trockengleichrichter 250V 0,1A (Selengleichrichter)

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Wechselstrom - Super

STERN 5E61-A

(5 E 61 -A)

Gerät 470027 /A



5 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 495x335x230 mm

Gewicht : 11 kg

Originalpreis xxx,- DM / DDR

LW 150 bis 350 kHz

MW 510 bis 1610 kHz

KW 16m bis 49m Band



Wellenschalter rechte Seite

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Klangregler vorn Mitte

Mit Wellenschalter Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF  Endverstärker EL11

NF Vorverstärker EF11

AM ZF - Verstärker / AM Demodulator EBF11

AM Eingangsstufe / AM Oszillator und Mischer ECH11



Gleichrichter für Anodenspannung AZ11

Erstes "DDR - Radio" aus dem VEB Stern Radio Rochlitz !

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Wechselstrom - Super

STERN 5E61-B

(5 E 61 -B)

Gerät 470027 /B



5 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 495x335x230 mm

Gewicht : 11 kg

Originalpreis xxx,- DM / DDR

LW 150 bis 350 kHz

MW 510 bis 1610 kHz

KW 16m bis 49m Band



Wellenschalter rechte Seite

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Klangregler vorn Mitte

Mit Wellenschalter Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF  Endverstärker EL11

NF Vorverstärker EF11

AM ZF - Verstärker / AM Demodulator EBF11

AM Eingangsstufe / AM Oszillator und Mischer ECH11



Gleichrichter für Anodenspannung AZ11

Wir suchen die original Kundendienstanleitung für dieses Gerät.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949 / 1950

Wechselstrom - Super

STERN 5E61-C

(5 E 61 -C)

Gerät 470027 /C



6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 40W / 60W

Gehäuse: BxHxT 550x330x270 mm ?

Gewicht : 9,5 kg ?

Originalpreis 390,- DM / DDR

LW 150 bis 350 kHz

MW 510 bis 1610 kHz

KW 16m bis 49m Band



Wellenschalter rechte Seite

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Klangregler vorn Mitte - gekoppelt mit Schalter "Sprache" (Linksanschlag)

Mit Wellenschalter Tonabnehmer anschaltbar

Magisches Auge

Netzschalter mit Lautstärkeregler gekoppelt



Stromsparschaltung (Drehschalter seitlich links)

NF  Endverstärker EL11

NF Vorverstärker EF11

Magisches Auge EM11

AM ZF - Verstärker / AM Demodulator EBF11

AM Eingangsstufe / AM Oszillator und Mischer ECH11



Gleichrichter für Anodenspannung AZ11

Wir suchen die original Kundendienstanleitung für dieses Gerät.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950 / 1952

Allstrom - Super

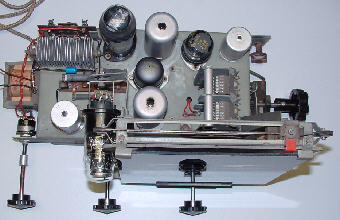

STERN 5E61-D

(5 E 61 -D)

Gerät 470373

Warennummer 36443200



5 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50 W

Gehäuse: BxHxT 535x325x250 mm

Gewicht: 10 kg

Originalpreis 380,- DM / DDR

LW 145 bis 380 kHz

MW 520 bis 1650 kHz

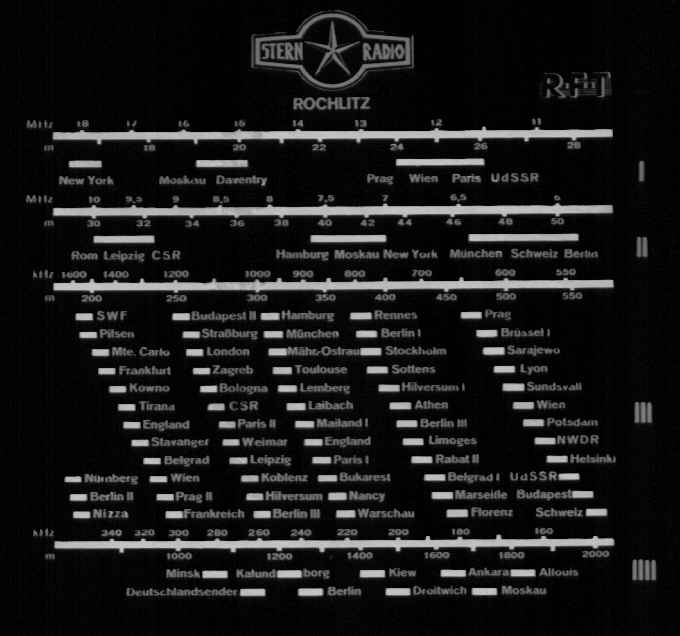

KW II 28,5 bis 51,7m mit  31 - 41 - 49 m - Band

KW I 16,2 bis 28,5m mit  16 - 19 - 25 m - Band



Wellenschalter rechte Seite

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

permanentdynamischer Lautsprecher 3 W rund (20cm Bakelit) nach vorn gerichtet (gefertigt im VEB Funkwerk Leipzig, Typ L 3550 P / L3550P)

Klangregler vorn Mitte



Mit Wellenschalter rechts Tonabnehmer und UKW-Vorsatzgerät anschaltbar





Netzschalter mit Lautstärkeregler gekoppelt



Magisches Auge

NF  Endverstärker / NF Vorverstärker UCL11 (oder UEL51?)

Magisches Auge UM11

AM ZF - Verstärker / AM Demodulator UBF11

AM Eingangsstufe / AM Oszillator und Mischer UCH11



Gleichrichter für Anodenspannung Trockengleichrichter 250V 0,1A (Selengleichrichter)

(oder auch in Version mit UY11 als Gleichrichter für die Anodenspannung)

Version mit Trockengleichrichter / Selengleichrichter

Version mit Gleichrichterröhre UY11

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1951 / 1952

Allstrom - Super

STERN 5E61-DU

(5 E 61 -DU)

Gerät 470460



5 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50 W

Gehäuse: BxHxT 535x325x250 mm

Gewicht : 10 kg

Originalpreis 330,- DM / DDR ?

LW 145 bis 380 kHz

MW 520 bis 1650 kHz

KW II (2) mit  31 - 41 - 49 m - Band

KW I (1) mit  16 - 19 - 25 m - Band



Wellenschalter rechte Seite



6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

permanentdynamischer Lautsprecher rund (20cm Bakelit) nach vorn gerichtet (gefertigt im VEB Funkwerk Leipzig, Typ L 3550 P / L3550P)

Klangregler vorn Mitte

Mit Wellenschalter (6 Schalterstellungen) Tonabnehmer anschaltbar und UKW-Einbaugerät anschaltbar

Magisches Auge

Netzschalter mit Lautstärkeregler gekoppelt

UKW - vorbereitet, mit oder ohne UKW - Einbaugerät produziert - UKW - Bereich auf der Skala

NF  Endverstärker / NF Vorverstärker UCL11 oder UEL51

Magisches Auge UM11

AM ZF - Verstärker / AM Demodulator UBF11

AM Eingangsstufe / AM Oszillator und Mischer UCH11

Gleichrichter für Anodenspannung Trockengleichrichter 250V 0,1A (Selengleichrichter) oder auch UY11

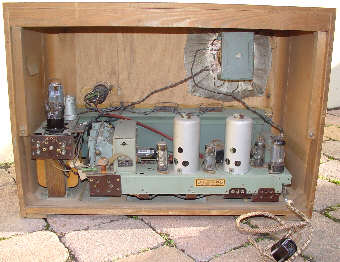

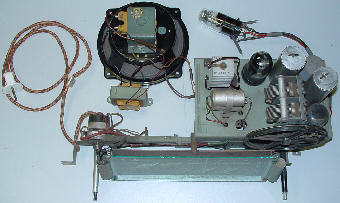

"Dachbodenfund" - Blick in das Gerät!

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950

Wechselstrom - Super

STERN 5E62

(5 E 62)

Gerät xxxxxx



5 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 40W / 60W

Gehäuse: BxHxT 490x315x245 mm

Gewicht : 10 kg ?

Originalpreis 330,- DM / DDR ?

LW 150 bis 350 kHz

MW 510 bis 1610 kHz

KW 16m bis 49m Band



Wellenschalter rechte Seite

6 Kreise AM / ZF 468 kHz / 2-fach "C" abgestimmt

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Klangregler vorn Mitte

Mit Wellenschalter Tonabnehmer anschaltbar



Stromsparschaltung (Spartrafo - nicht netzgetrennt!) Drehschalter seitlich links

NF  Endverstärker EL11

NF Vorverstärker EF11

AM ZF - Verstärker / AM Demodulator EBF11

AM Eingangsstufe / AM Oszillator und Mischer ECH11



Gleichrichter für Anodenspannung AZ11

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1952 ?

Allstrom - Super (RFT-SUPER)

STERN 4U65

(4 U 65)

Gerät 1120.001

Waren-Nr. 36443200

4 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 40 W bei 220 V

Gehäuse: BxHxT  435x295x180 mm

Gewicht : 5 kg

Originalpreis 325,- DM / DDR ?

LW 170 bis 310 kHz

MW 500 bis 1650 kHz

KW 1: 6 bis 7,5 MHz / 49m bis 41m Band

KW 2: 8,8 bis 9,9 MHz / 31m Band

UKW 87 bis 105 MHz

Variometer - Abstimmung

6 Kreise AM / ZF 468 kHz / 2-fach "L" abgestimmt

6 Kreise FM / ZF 10,7 MHz / 1 Kreis (Oszillator) "L" abstimmbar

elektrodynamischer Lautsprecher rund (160mm) 1,5W nach vorn gerichtet

(Lautsprecher gefertigt im VEB Funkwerk Leipzig, Typ L 3450 G / L3450G, später auch im VEB Stern Radio Berlin)

Klangregler linke Seite

6 Drucktasten: L - M - K1 - K2 - UKW - TA

Tonabnehmer anschaltbar (TA)

Netzschalter mit Lautstärkeregler gekoppelt



Flutlicht-Skalenscheibe (seitlich beleuchtet) Bezeichnung: 4U65-202030/II

NF - Endverstärker / NF - Vorverstärker UEL51 (UEL171)

FM / AM ZF - Verstärker, FM / AM Demodulator UBF11 (UBF175)

UKW - Vorstufe / Oszillator und Mischer, AM Eingangsstufe / AM Oszillator und Mischer UCH11 (UCH171)



Gleichrichter für Anodenspannung Trockengleichrichter 250V 0,1A (Selengleichrichter)





In der Fachzeitschrift "Funk-Technik" Heft 7/1951 wird Bestückung mit Gnomröhren angezeigt, allerdings wurde das Gerät so nicht gefertigt.



Wir suchen die original Kundendienstanleitung für dieses Gerät.

Kundendienstschrift Nr. 17a







Frühe Ausführung in Bakelite - Gehäuse; spätere Geräte wurden mit Holzgehäuse produziert.



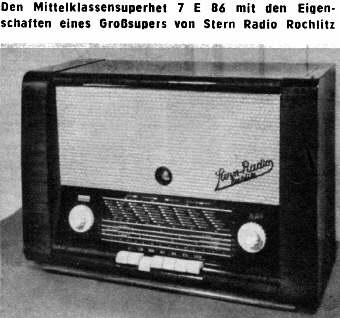

Das besondere Gerät, ein Mittelsuper mit gehobenem Bedienungskomfort und aufwändigem technischen Konzept - gefertigt in 3 Varianten:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1953

Wechselstrom - Super

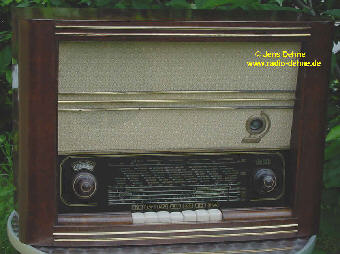

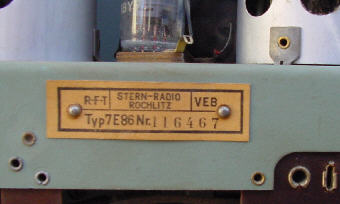

STERN 7E86

(7 E 86)

frühe Version mit ECH81 im UKW-Teil und 6E5

Gerät 1132.001

 Warennummer: 36443300

7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 65 W

Gehäuse: BxHxT 570x415x277 mm

Gewicht : 15 kg

Originalpreis 525,- DM / DDR ?

LW 150...325 kHz

MW  520...1620 kHz

KW1 5,9...8,3 MHz (50,8...36,1m)

KW2 9,4...13,5 MHz (32...22,2m)

KW3 15...19,1 MHz (20...15,7m)



UKW 87... 100 MHz



6 Kreise AM / ZF 468 kHz  / 2 Kreise "C" abstimmbar



9 Kreise FM / ZF 10,7 MHz / 2 Kreise "L" abstimmbar

1x elektrodynamischer Breitband - Lautsprecher 3W (rund) nach vorn gerichtet (Typ L2253 VEB Funkwerk Leipzig 8212.001)

stetige Bandbreiten - Einstellung über 2 ZF - Filter mit Klangregler gekoppelt



7 Tasten

Netzschalter über Lautstärkeregler

Magisches Auge

NF - Endverstärker 6V6

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge 6E5

UKW - Vorstufe / Oszillator und Mischer ECH81

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF - Verstärker ECH81

AM / FM ZF - Verstärker EF85



Gleichrichter für Anodenspannung  AZ11





Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954

Wechselstrom - Super

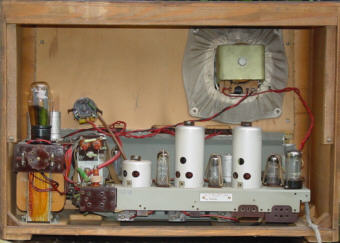

STERN 7E86

(7 E 86)

späte Version mit ECC81 und 6E5

Gerät 1132.001



7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 65 W

Gehäuse: BxHxT 570x415x277 mm

Gewicht : 15 kg

Originalpreis 525,- DM / DDR ?

LW 150...325 kHz

MW  520...1620 kHz

KW1 5,9...8,3 MHz (49...41m)

KW2 9,4...13,5 MHz (31...25m)

KW3 15...19,1 MHz (19...16m)



UKW 87... 100 MHz



6 Kreise AM / ZF 468 kHz  / 2 Kreise "C" abstimmbar



9 Kreise FM / ZF 10,7 MHz / 2 Kreise "L" abstimmbar

1x elektrodynamischer Breitband - Lautsprecher 3W (rund) nach vorn gerichtet (Typ L2253 VEB Funkwerk Leipzig 8212.001)

stetige Bandbreiten - Einstellung über 2 ZF - Filter mit Klangregler gekoppelt

9 kHz - Sperre (L-C)



7 Tasten

Netzschalter über Lautstärkeregler

Magisches Auge

NF - Endverstärker 6V6

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge 6E5

UKW - Vorstufe / Oszillator und Mischer ECC81

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF - Verstärker ECH81

AM / FM ZF - Verstärker EF85



Gleichrichter für Anodenspannung  AZ11



Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954

Wechselstrom - Super

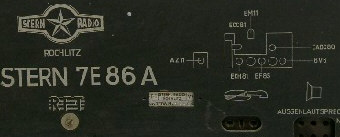

STERN 7E86-A

(7 E 86 -A)

Version mit ECC81 und EM11

Gerät 1132.001



7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 65 W

Gehäuse: BxHxT 570x415x277 mm

Gewicht : 15 kg

Originalpreis 525,- DM / DDR ?

LW 150...325 kHz

MW  520...1620 kHz

KW1 5,9...8,3 MHz (49...41m)

KW2 9,4...13,5 MHz (31...25m)

KW3 15...19,1 MHz (19...16m)



UKW 87... 100 MHz



6 Kreise AM / ZF 468 kHz  / 2 Kreise "C" abstimmbar



9 Kreise FM / ZF 10,7 MHz / 2 Kreise "L" abstimmbar

1x elektrodynamischer Breitband - Lautsprecher 3W (rund) nach vorn gerichtet (Typ L2253 VEB Funkwerk Leipzig 8212.001)

stetige Bandbreiten - Einstellung über 2 ZF - Filter mit Klangregler gekoppelt

9 kHz - Sperre (L-C)



7 Tasten

Netzschalter über Lautstärkeregler

Magisches Auge

NF - Endverstärker 6V6

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM11

UKW - Vorstufe / Oszillator und Mischer ECC81

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF - Verstärker ECH81

AM / FM ZF - Verstärker EF85



Gleichrichter für Anodenspannung  AZ11





Wir suchen die original Kundendienstanleitung für dieses Gerät.



Die Skalenscheiben der frühen RFT - Super aus Rochlitz:

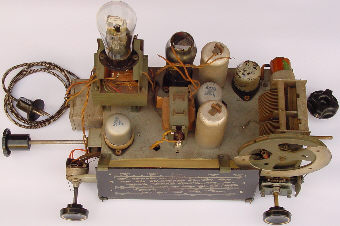

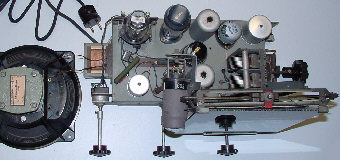

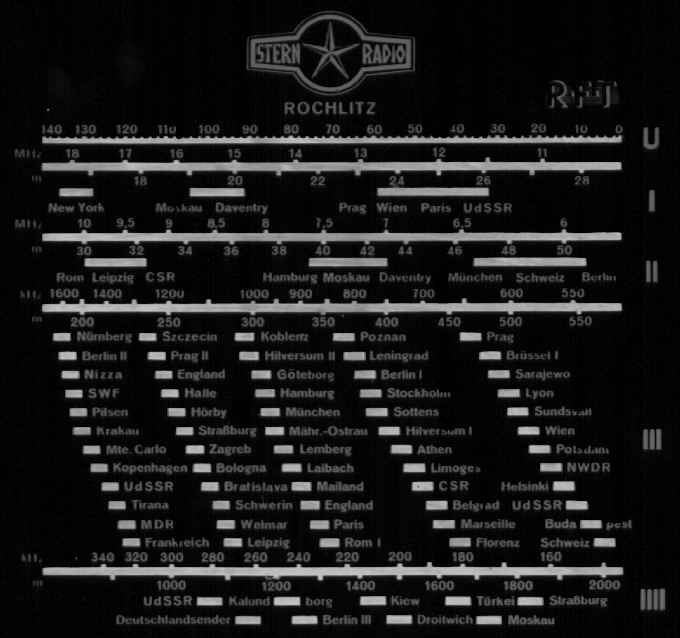

hier die Skala vom RFT-Super 5E61-DU

hier die Skala vom RFT-Super 5E61-D

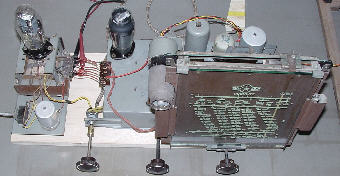

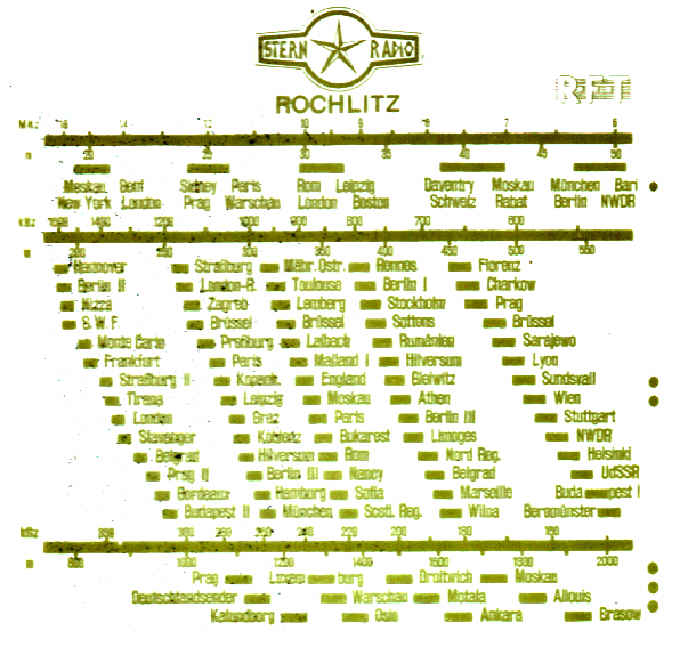

hier die Skala vom RFT-Super 5E61-C

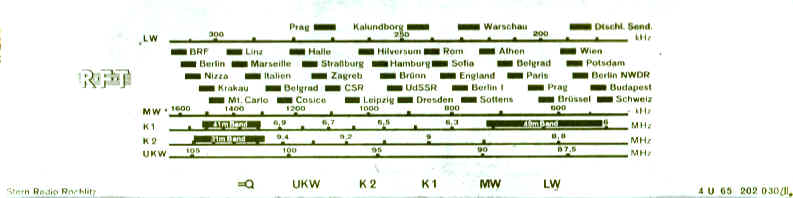

die Flutlichtskala des RFT-Super 4U65

... wird bei Gelegenheit ergänzt ...


Startseite ] Nach oben ] [ Die ersten Geräte ] fühe Großsuper ] UKW Nachrüstung ] Die Paganini Serie ] Die Stradivari Serie ] Die Beethoven Serie ] Die Juwel Serie ] Die Oberon Serie ] Die Türkis Serie ] Einschub / Truhen ] Koffergeräte ] Messemuster RFT ] andere Geräte ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: graetz.radio@hotmail.de
Copyright © 2017 Jens Dehne - Planegg
Stand: März 2017
