Die Mittelsuper - Serie "PAGANINI" von Stern Radio Rochlitz und Stern Radio Berlin - gebaut ca. 1954 bis 1956.

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954 - 1955

Wechselstrom Super

Paganini

7 E 87 (7E87)

erste Version

Chassis 1132.003

VEB Stern Radio Rochlitz

Leistungsbedarf ca. 65W (110; 127; 220; 240V AC)

Gehäuse: BxHxT 600x395x290 mm

Gewicht : 15kg

Originalpreis 525,- DM / DDR

LW 150...325 kHz

MW  520...1620 kHz

KW1 5,9...8,3 MHz (49...41m)

KW2 9,4...13,5 MHz (31...25m)

KW3 15...19,1 MHz (19...16m)

UKW 87...100 MHz

6 Kreise AM / ZF 468 kHz  / 2 Kreise "C" abstimmbar

9 Kreise FM / ZF 10,7 MHz / 2 Kreise "L" abstimmbar

Breitband - Lautsprecher (rund) nach vorn gerichtet L2153 PKB 3Watt

2x Hoch- Mitteltonton- Lautsprecher (rund) seitlich P130-34 1,5Watt

Bass und Höhenregler mit Schauzeichen in der Skalenscheibe



stetige AM-ZF Bandbreiten - Einstellung über 2 ZF - Filter

9 kHz - Sperre

8 Tasten: AUS - TA - LW - MW - K1 - K2 - K3 - UKW

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM11

UKW - Vorstufe / Oszillator und Mischer ECC81

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF - Verstärker ECH81

AM / FM ZF - Verstärker EF85



Gleichrichter für Anodenspannung  AZ11

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954 - 1955

Wechselstrom Super

Paganini

7 E 87 (7E87)

zweite Version

Chassis 1132.003

VEB Stern Radio Rochlitz

Leistungsbedarf ca. 65W (110; 127; 220; 240V AC)

Gehäuse: BxHxT 600x395x290 mm

Gewicht : 15kg

Originalpreis 525,- DM / DDR

LW 150...325 kHz

MW  520...1620 kHz

KW1 5,9...8,3 MHz (49...41m)

KW2 9,4...13,5 MHz (31...25m)

KW3 15...19,1 MHz (19...16m)

UKW 87...100 MHz

6 Kreise AM / ZF 468 kHz  / 2 Kreise "C" abstimmbar

9 Kreise FM / ZF 10,7 MHz / 2 Kreise "L" abstimmbar

Breitband - Lautsprecher (rund) nach vorn gerichtet L2153 PKB 3Watt

2x Hoch- Mitteltonton- Lautsprecher (rund) seitlich P130-34 1,5Watt

Bass und Höhenregler mit Schauzeichen in der Skalenscheibe



stetige AM-ZF Bandbreiten - Einstellung über 2 ZF - Filter

9 kHz - Sperre

8 Tasten: AUS - TA - LW - MW - K1 - K2 - K3 - UKW

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM11

UKW - Vorstufe / Oszillator und Mischer ECC81

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF - Verstärker ECH81

AM / FM ZF - Verstärker EF85



Gleichrichter für Anodenspannung  AZ11

Wir suchen die original Kundendienstanleitung für dieses Gerät.



Der "PAGANINI" aus Rochlitzer Entwicklung wurde zunächst 1955 zur zusätzlichen Fertigung zum VEB Stern Radio Berlin gegeben. In Berlin wurde dieses Gerät noch eine Saison weiter gebaut, in Rochlitz lief schon das Nachfolgegerät (JUWEL) vom Band. Technisch sind diese beiden "Paganini" nahezu identisch, äußerlich unterscheiden sich das Typenschild, der Schriftzug um das "Magische Auge", die Chassisgrundfarbe, der Antrieb der Senderwahl, Details der Skalenscheibe sowie die Rückwandbedruckung. Die Anordnung der Bauelemente unter dem Chassis sind teilweise anders ausgeführt. Offensichtlich haben die Berliner in der Verdrahtung einiges optimiert. Auch die Transformatoren wurden in eigener Fertigung hergestellt.

Die Radiogehäuse für die Berliner Paganini Geräte wurden nun in Tharandt hergestellt, im "VEB Radiogehäuse Fabrikation Tharandt". Später hieß dieser Betrieb "VEB Funkgehäuseindustrie Tharandt" und bestand nach meinen Recherchen noch mindestens bis 1981.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 - 1956

Wechselstrom Super

Paganini

7 E 87 (7E87)

Chassis 1132.003

VEB Stern Radio Berlin

Leistungsbedarf ca. 65W (110; 127; 220; 240V AC)

Gehäuse: BxHxT 600x395x290 mm

Gewicht : 15 kg



Originalpreis 525,- DM / DDR

LW 150...325 kHz

MW  520...1620 kHz

KW1 5,9...8,3 MHz (49...41m)

KW2 9,4...13,5 MHz (31...25m)

KW3 15...19,1 MHz (19...16m)

UKW 87...100 MHz

6 Kreise AM / ZF 468 kHz  / 2 Kreise "C" abstimmbar

9 Kreise FM / ZF 10,7 MHz / 2 Kreise "L" abstimmbar

Breitband - Lautsprecher (rund) nach vorn gerichtet L2153 PKB 3Watt

2x Hoch- Mitteltonton- Lautsprecher (rund) seitlich P130-34 1,5Watt



Bass und Höhenregler mit Schauzeichen in der Skalenscheibe



stetige AM-ZF Bandbreiten - Einstellung über 2 ZF - Filter

9 kHz - Sperre

8 Tasten: AUS - TA - LW - MW - K1 - K2 - K3 - UKW

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM11

UKW - Vorstufe / Oszillator und Mischer ECC81

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF - Verstärker ECH81

AM / FM ZF - Verstärker EF85



Gleichrichter für Anodenspannung  AZ11





Wir suchen die original Kundendienstanleitung für dieses Gerät.



Hier ein paar Ansichten dieser Radiogeräte der PAGANINI Serie:

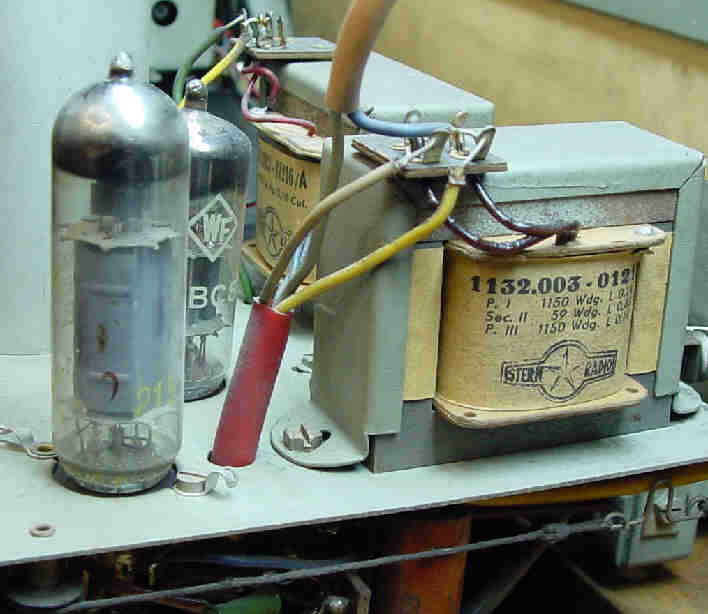

Die Röhrenendstufe des Rochlitzer PAGANINI mit EL84, zu sehen nist auch die Siebdrossel hinter dem Ausgangsübertrager.

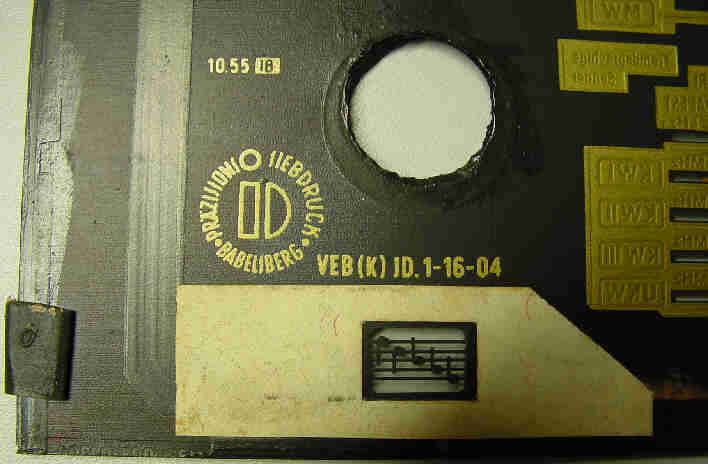

Die Skalenscheibe des Berliner PAGANINI wurde vom VEB (K) Präzionssiebdruck Babelsberg gefertigt, hier auf dem Foto vom Oktober 1955. Es sind leider nur wenig Geräte zu finden, bei denen die Skalenscheibe noch gut erhalten ist. Einige Farbschichten des Siebdruckes lösen sich im Laufe der Jahre und blättern ab.
