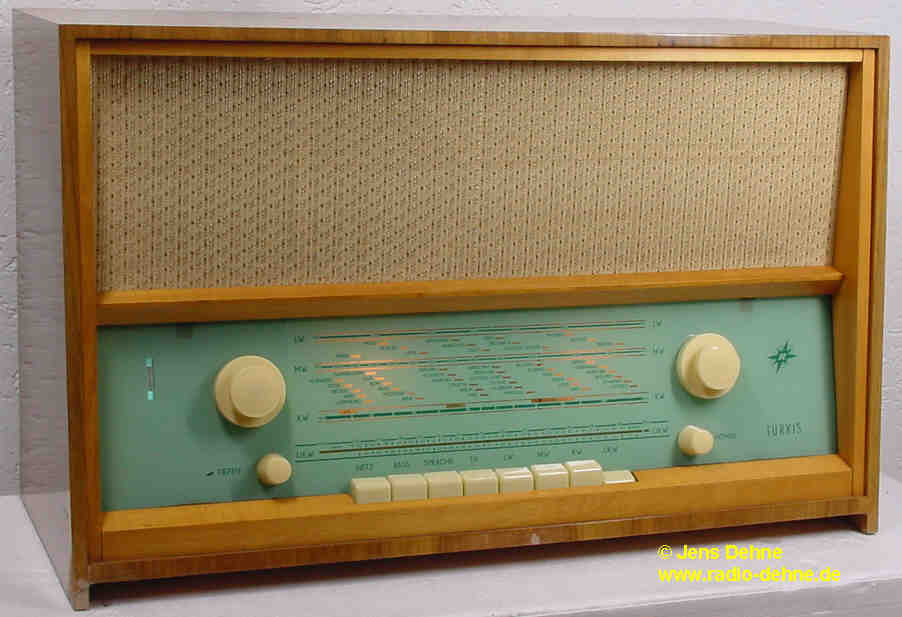

Die Mittelsuper - Serie "Türkis" von Stern Radio Rochlitz - gebaut ca. 1960-1961

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961

Wechselstrom Super

Türkis

Warennummer xxxxx

Chassis 1131.051



6 Röhren

Leistungsbedarf ca. xx W

Gehäuse: BxHxT 625x390x270 mm

Gewicht : 12 kg

Originalpreis 490,- DM / DDR

LW 150 - 290 kHz

MW 520 - 1620 kHz

KW mit  31 - 41 - 49 m - Band

UKW 87 - 100 MHz

6 Kreise AM / ZF 473 kHz 2 Kreise abstimmbar

10 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar

1,7 W Ausgangsleistung je Kanal

1x Breitband - Lautsprecher

L 2659 PBO / 7Ohm 6VA



Bass und Höhenregler

Klangschalter Bass und Sprache

NF - Endverstärker / NF - Vorstufe ECL82

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF89

Ratiodetektor EAA91

2x Selen - Gleichrichter 1/2B250/200-0,15

Der Blick auf die Skala dieses leistungsstarken Mittelsupers verrät es: Vier Wellenbereiche bieten ihre Programmauswahl mit einem unerschöpflichen Reichtum an Musik, Unterhaltung, Information und Wissen. Ein wohldurchdachter technischer Aufbau ist die sichere Gewähr für Empfangsfreude und Klanggüte. Die schlichte und akustisch vorteilhafte Form des edelholzfurnierten Gehäuses unterstützt die Wirkung des permanent-dynamischen Lautsprechers. Drucktasten, Klangregister, getrennte Höhen- und Tiefenregelung, eingebaute Dipolantenne sowie Anschlußmöglichkeiten für Tonabnehmer bilden den Bedienungskomfort eines Wechselstromempfängers, der Ihr Vertrauen verdient.

Quelle des Textes: Mitteilung aus dem Kombinat R-F-T radio television

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962

Wechselstrom Super

Türkis

- modern -

Warennummer xxxxx

Chassis 1131.051



6 Röhren

Leistungsbedarf ca. xx W

Gehäuse: BxHxT 625x390x270 mm

Gewicht : 12 kg

Originalpreis 490,- DM / DDR

LW 150 - 290 kHz

MW 520 - 1620 kHz

KW mit  31 - 41 - 49 m - Band

UKW 87 - 100 MHz

6 Kreise AM / ZF 473 kHz 2 Kreise abstimmbar

10 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar

1,7 W Ausgangsleistung je Kanal

1x Breitband - Lautsprecher

L 2659 PBO / 7Ohm 6VA



Bass und Höhenregler

Klangschalter Bass und Sprache

NF - Endverstärker / NF - Vorstufe ECL82

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF89

Ratiodetektor EAA91

2x Selen - Gleichrichter 1/2B250/200-0,15

Gerät 348305, Baujahr 1962

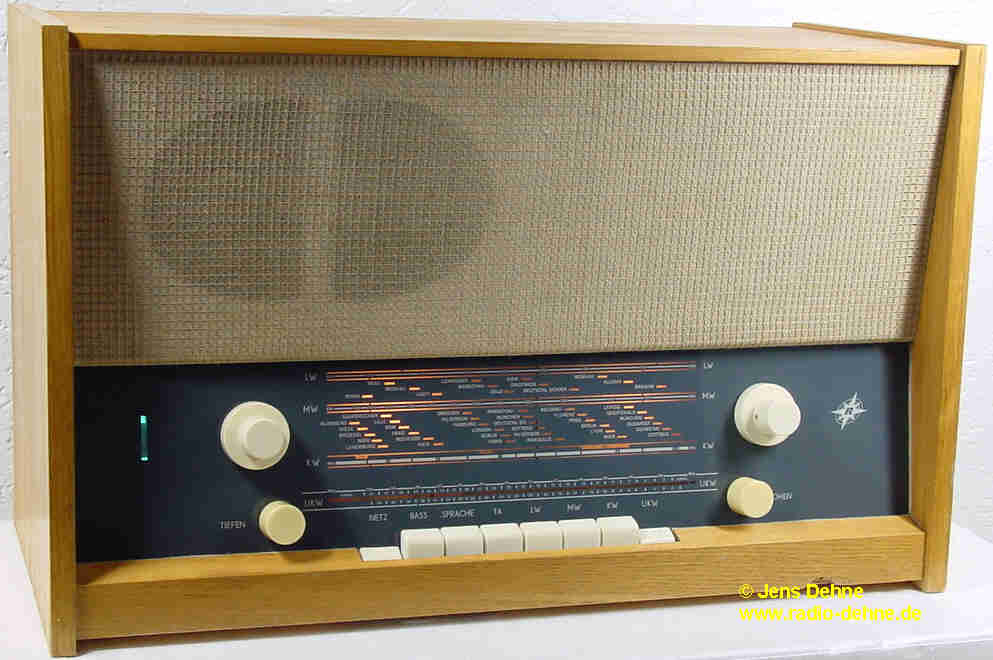

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962

Wechselstrom Super

Türkis-Stereo

Warennummer 36443200

Chassis 1131.052



7 Röhren

Leistungsbedarf ca. 60 W

Gehäuse: BxHxT 625x385x270 mm

Gewicht : 13 kg

Originalpreis 687,- DM / DDR

LW 150 - 290 kHz

MW 520 - 1620 kHz

KW mit  31 - 41 - 49 m - Band

UKW 87 - 100 MHz

6 Kreise AM / ZF 473 kHz 2 Kreise abstimmbar

10 Kreise FM / ZF 10,7 MHz 2 Kreise abstimmbar

1,7 W Ausgangsleistung je Kanal

1x Breitband - Lautsprecher

L 2659 PBO / 7Ohm 6VA



Bass und Höhenregler

Klangschalter Bass, Sprache, Orchester oder Regler

NF Stereo (Mittenregler -Balance- auf der Rückseite des Gerätes)

2x NF - Endverstärker / NF - Vorstufe ECL82

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF89

Ratiodetektor EAA91

2x Selen - Gleichrichter 1/2B250/200-0,15

Für Rundfunkfreunde, die nicht nur den Wert auf große Senderauswahl legen, sondern dem Klang eines Gerätes ihre besondere Aufmerksamkeit schenken, ist dieser RFT-Mittelsuper mit der zusätzlichen Lautsprecherbox die Erfüllung ihrer Wünsche. Auf vier Wellenbereichen wird der Empfang aller Programme durch NF-Sterophonie zum echten Hörerlebnis. Sieben Röhren und ein Selengleichrichter sind in Verbindung mit der gedruckten Schaltung die Träger einer reifen technischen Leistung. Formschön und mit hohem Bedienungskomfort ausgestattet, bietet dieses Wechselstromgerät seinem Besitzer eine Fülle von Freude und Unterhaltung.

Quelle des Textes: Mitteilung aus dem Kombinat R-F-T radio television



Die Gehäuse und Lautsprecher wurden "zugeliefert". Hier der ovale Breitbandlautsprecher, welcher in vielen anderen Rundfunkgeräten aus DDR-Produktion in dieser Zeit eingesetzt wurde.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr etwa 1961

permanentdynamischer Breitband - Lautsprecher oval 260x180 mm

L2659 (L-2659) PBO



Hersteller: VEB Funkwerk Leipzig (8211.063-02001)

L 2659 PBO  6VA Z=7Ohm

Breitbandlautsprecher mit Hochtonkonus und Aluminium-Chassis (Korb) - verwendet in Juwel 2 und 3, auch in den für Stereogeräte angebotenen Stereoboxen verwendet



Selbst Baugruppen wie der UKW-Tuner, die Hochfrequenzleiterplatte und die NF-Verstärker Baugruppen wurden schon nicht mehr in Rochlitz entwickelt.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr etwa 1961-1965

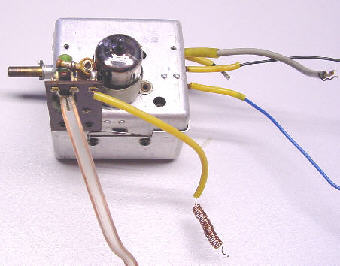

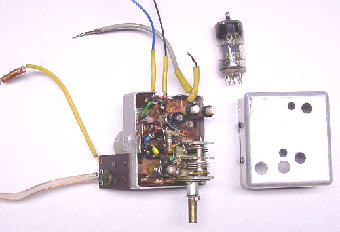

UKW - (Einbau-) Tuner

Hersteller: VEB Fernmeldewerk Bad Blankenburg / Thüringen / VEB Antennenwerke Bad Blankenburg

UKW 87,5 - 100 MHz



  kapazitiv 2-fach abgestimmt (Drehkondensator)

ECC85

UKW - Vorstufe in Gitterbasis - Schaltung

selbstschwingende auditive Mischstufe

10,7 MHz ZF-Ausgang

Einheitsbaugruppe / auch für andere Hersteller
