Die Mittelsuper - Serie "Oberon" von Stern Radio Rochlitz - gebaut ca. 1960-1963

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961

Wechselstrom Super

Oberon

Warennummer 36443300

(Chassis 1131.053)



9 Röhren (mit Gleichrichter)



ca. xxW Leistungsverbrauch

Gehäuse BxHxT mm

xx kg



Originalpreis 680,- DM / DDR

LW 150 - 290 kHz

MW 520 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87 - 100 MHz



Ferritantenne für LW MW drehbar und abschaltbar

8 Kreise AM / ZF 473 kHz  / 2 Kreise "C" abstimmbar

AM - Bandbreite in 2 Stufen schaltbar (3,5/8kHz)

12 Kreise FM / ZF 10,7 MHz / 2 Kreise "C" abstimmbar

1x Breitband - Lautsprecher oval

L 2659 PBO / 7Ohm 6VA

2x Hochton- Lautsprecher 100mm rund LP554 12 Ohm 1,5W



Bass- und Höhen - Regler mit Schauzeichen in der Skala

Klangschalter Bass, Sprache, Regler

AM - Bandbreite in 2 Stufen schaltbar

NF - Endverstärker EL84

NF - Vorstufe ECC83

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF89

Ratiodetektor EAA91

Gleichrichter für Anodenspannung  EZ80 oder 2x Selengleichrichter

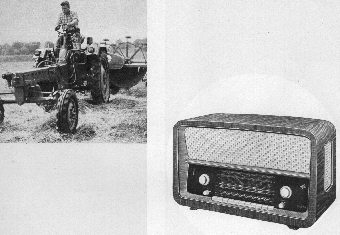

Ein so temperamentvoller Wechselstrom-Mittelsuper ist mit all seinen technischen Vorteilen und der hohen Klangqualität genau das richtige Gerät zur Befriedigung aller Bedürfnisse nach Wissen und Unterhaltung. Die Tonfülle eines permanent-dynamischen Lautsprechers vereint sich mit der hohen Trennschärfe durch 8 AM- und 12 FM-Kreise. Programme über UKW, zwei Kurzwellen, Mittel- und Langwelle werden so auf bestmögliche weise wiedergegeben. Klangregister, getrennte Höhen- und Tiefenregelung, drehbare Ferritantenne und Gehäusedipol, Drucktastenbedienung und Tonabnehmeranschluss bieten den Bedienungskomfort großer Geräte und erhöhen die Freude am Empfang.

Quelle des Textes: Mitteilung aus dem Kombinat R-F-T radio television

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961

Wechselstrom Super

Oberon Phono

(Chassis 1131.053)



9 Röhren (mit Gleichrichter)



ca. xxW Leistungsverbrauch

Gehäuse BxHxT mm

xx kg



Originalpreis 680,- DM / DDR

LW 150 - 290 kHz

MW 520 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87 - 100 MHz



Ferritantenne für LW MW drehbar und abschaltbar

8 Kreise AM / ZF 473 kHz  / 2 Kreise "C" abstimmbar

AM - Bandbreite in 2 Stufen schaltbar (3,5/8kHz)

12 Kreise FM / ZF 10,7 MHz / 2 Kreise "C" abstimmbar

1x Breitband - Lautsprecher oval

L 2659 PBO / 7Ohm 6VA

2x Hochton- Lautsprecher 100mm rund LP554 12 Ohm 1,5W



Bass- und Höhen - Regler mit Schauzeichen in der Skala

Klangschalter Bass, Sprache, Regler

NF - Endverstärker EL84

NF - Vorstufe ECC83

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF89

Ratiodetektor EAA91

Gleichrichter für Anodenspannung  EZ80 oder 2x Selengleichrichter

Gerät mit Platteneinschub / Schallplattenabspielgerät A 30 / Plattenspielautomat Ziphona A30 für M45-Platten

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961

Wechselstrom Super

Oberon Stereo

Warennummer 36443200

(Chassis 1131.054)



10 Röhren (mit Gleichrichter)



ca. 85W Leistungsverbrauch

Gehäuse BxHxT 700*406*280 mm

16 kg

Originalpreis 750,- DM / DDR

mit Stereobox (Option)

Originalpreis 875,- DM / DDR

16kg

LW 150 - 290 kHz

MW 520 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band (5,7-10,0 MHz)

KW 2 mit  16 - 19 - 25 m - Band (11,5-18,0 MHz)

UKW 87 - 100 MHz

Ferritantenne für LW und MW drehbar und abschaltbar

8 Kreise AM / ZF 473 kHz  / 2 Kreise "C" abstimmbar

AM - Bandbreite in 2 Stufen schaltbar (3,5/8kHz)

12 Kreise FM / ZF 10,7 MHz / 2 Kreise "C" abstimmbar

NF - Stereo

1x Breitband- Lautsprecher oval

L 2857 PBO / 7Ohm 6VA

1x Hochton- Lautsprecher 100mm rund LP554-6 12 Ohm 1,5W



Bass- und Höhen - Regler mit Schauzeichen in der Skala

Klangschalter: Bass, Sprache, Orchester oder Regler

NF Stereo (Mittenregler -Balance- auf der Rückseite)

HF Stereo vorbereitet

2x NF - Endverstärker EL84

NF - Vorstufe  ECC83

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF89

Ratiodetektor EAA91



Gleichrichter für Anodenspannung

EZ81 oder 2x Selengleichrichter B250/200-0,15

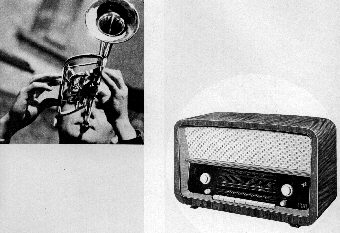

Die Programme der Sender von fünf Wellenbereichen werden durch die NF-Sterophonie dieses technisch ausgereiften Wechselstrom-Mittelsupers mit vollendeter Klanggüte wiedergegeben. 8 AM- und 12 FM-Kreise sichern hohe Trennschärfe, so daß die Lautsprecher im Gerät und in der Zusatzbox Ihnen ungetrübte Freude, Unterhaltung und Wissen übermitteln können. Klangregister und getrennte Höhen- und Tiefenregelung überraschen immer wieder mit den vielfältigen Möglichkeiten der individuellen Abstimmung von Musik- oder Wortsendungen. Sie sind ein Teil eines hohen Bedienungskomforts an einem RFT-Gerät, das durch Leistung überzeugt.

Quelle des Textes: Mitteilung aus dem Kombinat R-F-T radio television

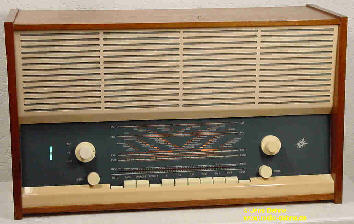

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962

Wechselstrom Super

Oberon

- modern -

(Chassis 1131.053)



9 Röhren (mit Gleichrichter)



ca. xxW Leistungsverbrauch

Gehäuse BxHxT mm

xx kg



Originalpreis 680,- DM / DDR

LW 150 - 290 kHz

MW 520 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87 - 100 MHz



Ferritantenne für LW MW drehbar und abschaltbar

8 Kreise AM / ZF 473 kHz  / 2 Kreise "C" abstimmbar

AM - Bandbreite in 2 Stufen schaltbar (3,5/8kHz)



12 Kreise FM / ZF 10,7 MHz / 2 Kreise "C" abstimmbar

1x Breitband- Lautsprecher oval

L 2659 PBO / 7Ohm 6VA

2x Hochton- Lautsprecher 100mm rund LP554 12 Ohm 1,5W



Bass- und Höhen- Regler mit Schauzeichen in der Skala

Klangschalter Bass, Sprache, Regler

NF - Endverstärker EL84

NF - Vorstufe ECC83

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF89

Ratiodetektor EAA91

Gleichrichter für Anodenspannung  EZ80 oder 2x Selengleichrichter

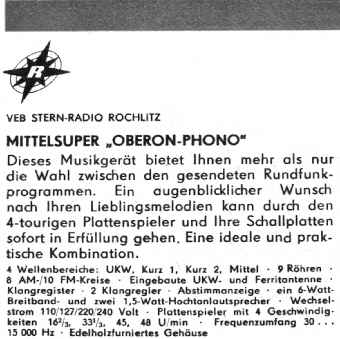

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962 / 1963

Wechselstrom Super

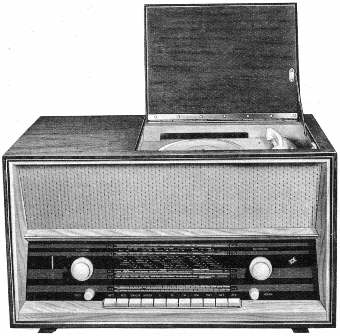

Oberon Phono 63

(Chassis 1131.053)



9 Röhren (mit Gleichrichter)



ca. xxW Leistungsverbrauch

Gehäuse BxHxT 720x415x340 mm

xx kg



Originalpreis xxx,- DM / DDR

LW 150 - 290 kHz

MW 520 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87 - 100 MHz



Ferritantenne für LW MW drehbar und abschaltbar

8 Kreise AM / ZF 473 kHz  / 2 Kreise "C" abstimmbar

AM - Bandbreite in 2 Stufen schaltbar (3,5/8kHz)

12 Kreise FM / ZF 10,7 MHz / 2 Kreise "C" abstimmbar

1x Breitband - Lautsprecher oval

L 2659 PBO / 7Ohm 6VA

2x Hochton- Lautsprecher 100mm rund LP554 12 Ohm 1,5W



Bass- und Höhen - Regler mit Schauzeichen in der Skala

Klangschalter Bass, Sprache, Regler

NF - Endverstärker EL84

NF - Vorstufe ECC83

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF89

Ratiodetektor EAA91

Gleichrichter für Anodenspannung  EZ80 oder 2x Selengleichrichter

Gerät mit Plattenspieler oben unter Gehäusedeckel

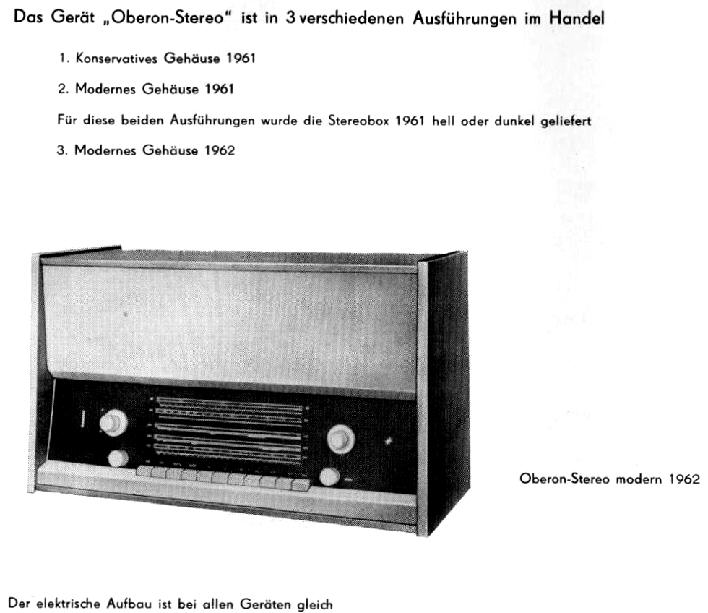

Abbildung aus der Kundendienstanleitung "Oberon Stereo":

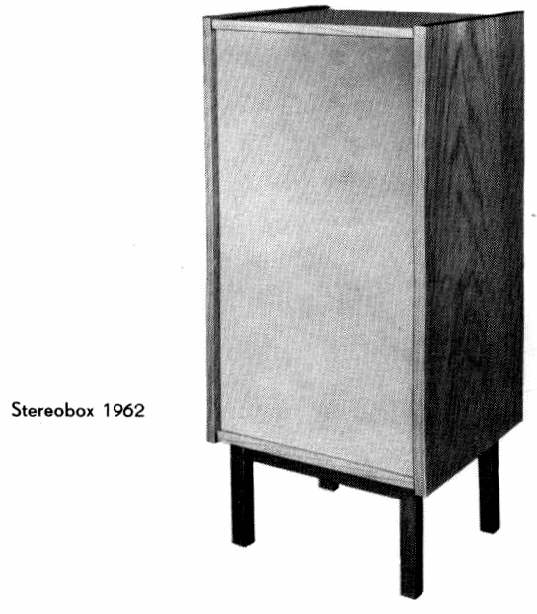

Auf dieser Abbildung (oben) ist der "Oberon-Stereo modern" aus der Saison 1962 zusammen mit der Stereobox zu sehen. Diese Oberon Stereobox 1962 ist als 2-Wege System ausgeführt und mit einem ovalen Breitband-Lautsprecher L2659 PBO (7 Ohm, 6VA) aus dem VEB Funkwerk Leipzig und einem runden Hochtonlautsprecher LP554-6 (1,5W / Z=6 Ohm) bestückt. Interessant ist, das dieser "OBERON-Stereo modern" mit einer internationalen Skalenscheibe zu sehen ist, also ohne Senderstationsnamen auf dem Mittelwellen- und Langwellenband, was auf ein Exportmodell schließen lässt.



Die erfolgreiche Oberon - Serie wurde nicht mehr weiterentwickelt. Die Produktion übernahm ab 1963 der "VEB Stern Radio Sonneberg", hier wurde das Modell "Oberon 5250" bis etwa 1965 weiter gefertigt. Es entsprach technisch den bekannten Modellen aus dem "VEB Stern Radio Rochlitz".

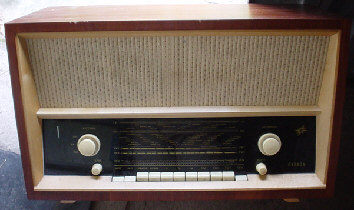

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1963 bis 1965

Wechselstrom Super

Oberon 5250

(Chassis xxxx.xxx)

hergestellt im VEB Stern-Radio Sonneberg

(Übernahme vom VEB Stern Radio Rochlitz)



9 Röhren (mit Gleichrichter)

ca. 60 W Leistungsverbrauch

Gehäuse BxHxT  mm

xx kg

Originalpreis xxx,- DM / DDR

LW 150 - 290 kHz

MW 520 - 1620 kHz

KW 1 mit  31 - 41 - 49 m - Band

KW 2 mit  16 - 19 - 25 m - Band

UKW 87 - 100 MHz



Ferritantenne für LW MW drehbar und abschaltbar

8 Kreise AM / ZF 473 kHz  / 2 Kreise "C" abstimmbar

AM - Bandbreite in 2 Stufen schaltbar (3,5/8kHz)



12 Kreise FM / ZF 10,7 MHz / 2 Kreise "C" abstimmbar

1x Breitband - Lautsprecher oval

L 2659 PBO / 7Ohm 6VA

2x Hochton- Lautsprecher 100mm rund LP554 12 Ohm 1,5W



Bass- und Höhen - Regler mit Schauzeichen in der Skala

Klangschalter Bass, Sprache, Regler

NF - Endverstärker EL84

NF - Vorstufe ECC83

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

AM / FM ZF - Verstärker / AM Regelspannung / AM Demodulator EBF89

Ratiodetektor EAA91



Gleichrichter für Anodenspannung  EZ80 oder 2x Selengleichrichter



Wir suchen die original Kundendienstanleitung für dieses Gerät.

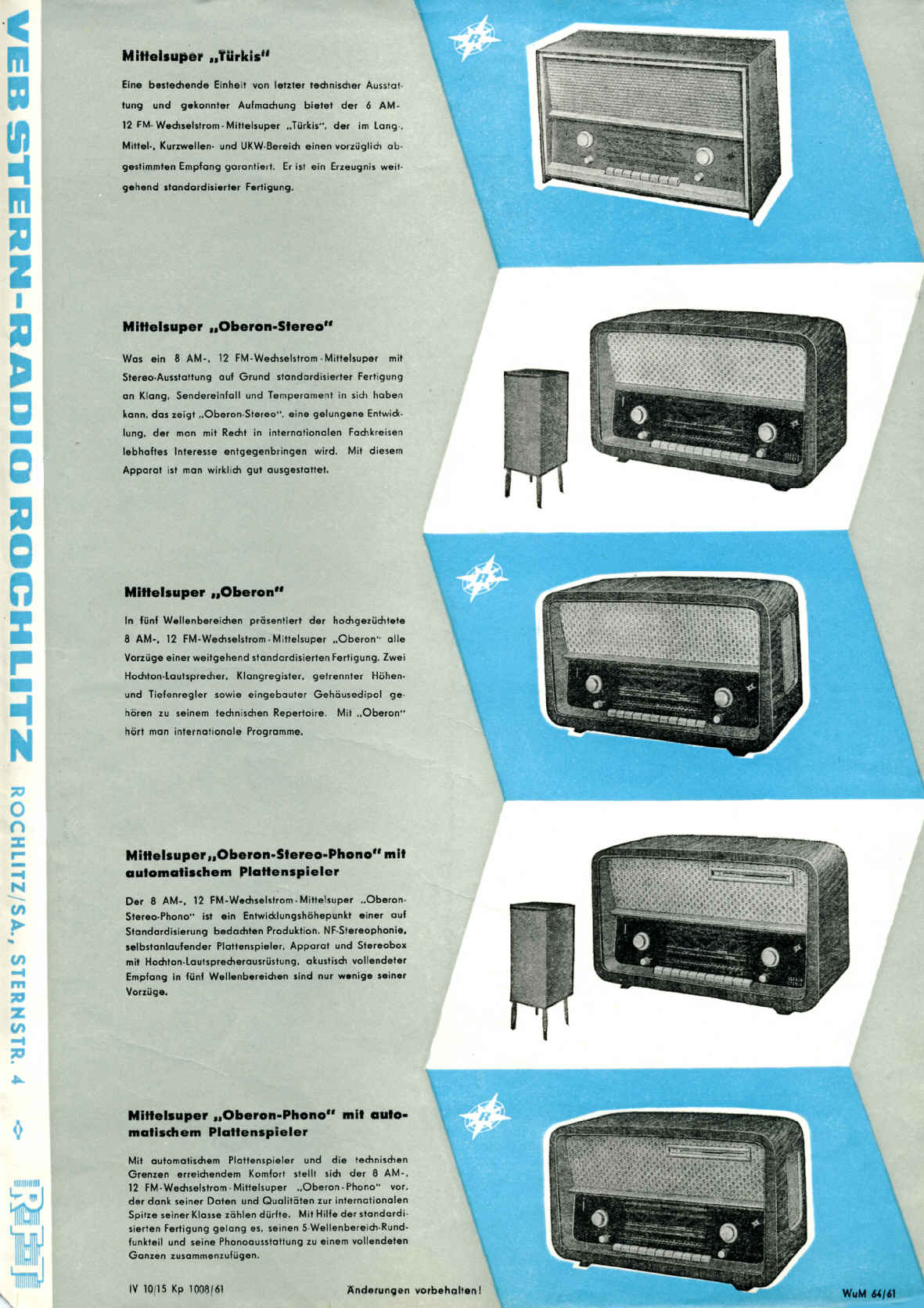

Hier ein Werbeblatt des "VEB Stern Radio Rochlitz" mit Radiogeräten aus der Saison 1961: (Danke für die Bilderspende an W.E.)
