Die Radiogeräte - Serie von Graetz - gebaut ca. 1941 bis 1945 (Graetz-Radio GmbH) Graetz-Radio AG

Weitere Informationen zu diesen Geräten aus der Zeit der späten Kriegsjahren sind sehr willkommen!

Eine ausführliche Dokumentation wie Reparaturdienstlisten oder Werbeblätter wurden wenn überhaupt nur in geringer Auflage und auf qualitativ schlechtem Material gedruckt, so dass wenig erhalten blieb. Ich freue mich auf Ihre Mithilfe, wenn Sie eines dieser Geräte kennen und uns Ihre Informationen, Fotos oder Kopien Ihrer Unterlagen zur Verfügung stellen möchten. Vielen Dank!

So können wir diese Übersicht ergänzen und verbessern, um diese Informationen allen Interessierten weiter zu geben und diese Technikgeschichte zu erhalten.

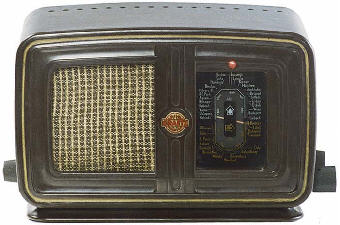

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1941 / 1942

Allstrom

4-Röhren-6-Kreis Super

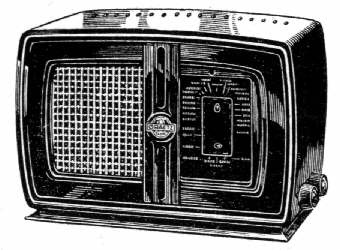

54 GW ML (54GW/ML)

(auch EXPORT)

4 Röhren

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT 245x162x130 mm

2,7 kg

Originalpreis xxx,- RM ? // 248,- Fr. / 272,- Fr.

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m



Wellenschalter rechts



6 Kreise AM / ZF 452 kHz / 2-fach abgestimmt

?

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler links

Lautstärkeregler gekoppelt mit Netzschalter

??

Übernahme von Philips (Chassis 203U) - Komissbrot



Pressstoff - Gehäuse (Bakelit) sehr gefällig!

NF - Verstärker / Demodulator / Regelspannung UBL21

ZF Verstärker / NF Vorverstärker UCH21

Eingangsstufe - Oszillator / Mischer UCH21

Gleichrichter für die Anodenspannung UY21

Wir suchen die Reparaturdienstlisten für dieses Gerät.

Der Zwergsuper für Allstrom mit erstaunlicher Leistung!

Ein idealer Empfänger, auch als Reiseapparat geeignet, mit nur 2,7 kg Gewicht.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1941 / 1942

Allstrom

4-Röhren-6-Kreis Super

54 GW KM (54GW/KM)

(auch EXPORT)

4 Röhren

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT 245x162x130 mm

2,7 kg

Originalpreis xxx,- RM ? // 248,- Fr. / 272,- Fr.

Mittelwelle 190m bis 600m

Kurzwelle 13,8m bis 50m



Wellenschalter rechts



6 Kreise AM / ZF 452 kHz / 2-fach abgestimmt

?

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler links

Lautstärkeregler gekoppelt mit Netzschalter

??

Übernahme von Philips (Chassis 203U) - Komissbrot



Pressstoff - Gehäuse (Bakelit) sehr gefällig!

NF - Verstärker / Demodulator / Regelspannung UBL21

ZF Verstärker / NF Vorverstärker UCH21

Eingangsstufe - Oszillator / Mischer UCH21

Gleichrichter für die Anodenspannung UY21

Wir suchen die Reparaturdienstlisten für dieses Gerät.

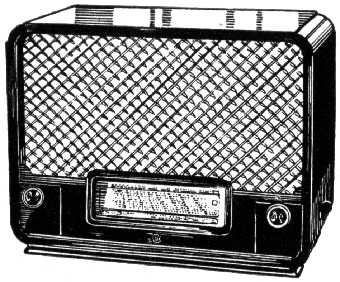

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1941 / 1942

Wechselstrom

4-Röhren-6-Kreis Super

55 W (55W)

(auch EXPORT)

4 Röhren

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT 455x345x230 mm

9,8 kg

Originalpreis xxx,- RM ? // 395,- Fr.

Langwelle 708m bis 2000m

Mittelwelle 186m bis 585m

Kurzwelle 13,8m bis 50,5m



Wellenschalter rechts



7 Kreise AM / ZF 128 kHz / 3-fach abgestimmt

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler links

Lautstärkeregler gekoppelt mit Netzschalter

Stromsparschaltung

Übernahme von Philips (Chassis 655A)

Gehäuse: Kaukasischer Nussbaum im Barockstil

NF - Verstärker / Demodulator / Regelspannung EBL1

ZF Verstärker EF9

Eingangsstufe - Oszillator / Mischer ECH3

Gleichrichter für die Anodenspannung AZ1

Wir suchen die Reparaturdienstlisten für dieses Gerät.

Der moderne Kleinsuper für Wechselstrom!

Mit allen Qualitäten eines Mittelsupers, große Linearskala, 7 Kreise, 4 moderne Doppelröhren , 3 Wellenbereiche, einwandfreier Empfang von 13,8m bis 2000m.

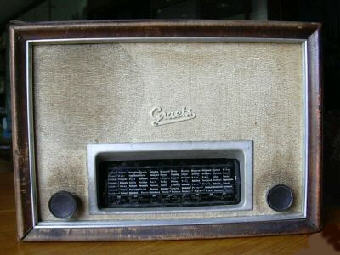

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1942

Allstrom

4-Röhren-6-Kreis Super

56 GW (56GW)

(auch EXPORT)

4 Röhren

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT 420x297x245 mm

8 kg

Originalpreis xxx,- RM ? // 375,- Fr. / 425,- Fr.

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle 13,8m bis 50m



Wellenschalter rechts



6 Kreise AM / ZF 468 kHz / 2-fach abgestimmt

?

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler links

Lautstärkeregler gekoppelt mit Netzschalter



Gehäuse: Kaukasischer Nussbaum mit "Chippendale"-Rahmen



NF - Endverstärker / NF - Vorverstärker UCL11

Demodulator / ZF Verstärker UBF11

Eingangsstufe - Oszillator / Mischer UCH11

Gleichrichter für die Anodenspannung UY11

Wir suchen die Reparaturdienstlisten für dieses Gerät.

Der hübsche Universalempfänger für Allstrom!

Mit der Leistung und gutem Klang eines Mittelsupers, große Skala, 6 Kreise, 4 moderne Doppelröhren, 3 Wellenbereiche, guter Empfang von 13,8m bis 2000m.

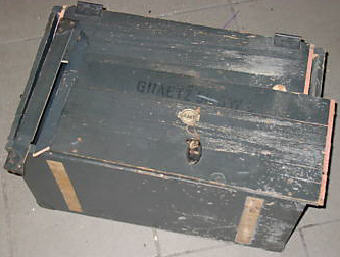

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1943 - 1944

Allstrom

4-Röhren-6-Kreis Super

56 GW -L (56GW-L)

Graetz Nummer 370320

Truppenbetreuungs- Empfänger des Militärs

4 Röhren

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT xx mm

xx kg

Originalpreis xxx,- RM ?

Langwelle 690m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle 13m bis 49m



Wellenschalter rechts



6 Kreise AM / ZF 468 kHz / 2-fach abgestimmt

?

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler links

Lautstärkeregler gekoppelt mit Netzschalter

??

NF - Endverstärker / NF - Vorverstärker UCL11

Demodulator / ZF Verstärker UBF11

Eingangsstufe - Oszillator / Mischer UCH11

Gleichrichter für die Anodenspannung UY11

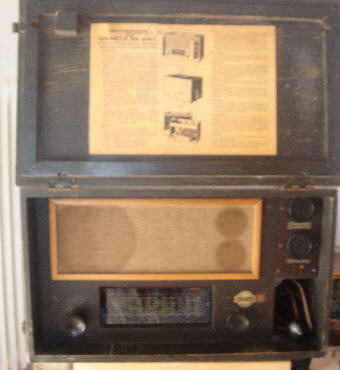

Danke Herrn Hille für die Bilderspende (Komplettgerät oben) !

Wir suchen die Reparaturdienstlisten für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1941 - 1946 ??

Wechselstrom

4-Röhren-6-Kreis Super

L 56 W (L56W)

4 Röhren

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT xx mm

xx kg

Originalpreis xxx,- RM ?

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle 13,8m bis 50m



Wellenschalter rechts



6 Kreise AM / ZF 468 kHz / 2-fach abgestimmt

??

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler links

Lautstärkeregler gekoppelt mit Netzschalter

??

NF - Endverstärker / NF - Vorverstärker ECL11

Demodulator / ZF Verstärker EBF11

Eingangsstufe - Oszillator / Mischer ECH11

Gleichrichter für die Anodenspannung AZ11

??

Gab es dieses Gerät ?

Wir suchen die Reparaturdienstlisten für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1941 - 1945 ??

Allstrom

4-Röhren-6-Kreis Super

59 GW (59GW)

(auch EXPORT)

4 Röhren

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT xx mm

xx kg

Originalpreis xxx,- RM ?

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle 13,8m bis 50m



Wellenschalter rechts



6 Kreise AM / ZF 452 kHz / 2-fach abgestimmt

?

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler links

Lautstärkeregler gekoppelt mit Netzschalter





Übernahme von Philips (Chassis 208U) - Aachen-Super -

NF - Verstärker / Demodulator / Regelspannung UBL21

NF - Vorverstärker / ZF Verstärker UCH21

Eingangsstufe - Oszillator / Mischer UCH21

Gleichrichter für die Anodenspannung UY1

Wir suchen die Reparaturdienstlisten für dieses Gerät.

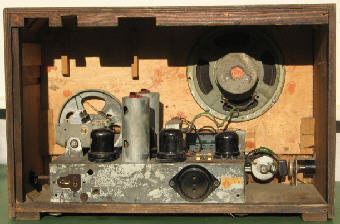

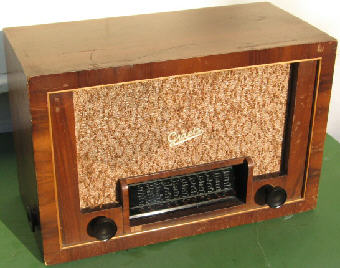

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1941 bis 1944 ??

Batterie Super

61 B (61B)

(auch EXPORT)

4 Röhren

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT 485x315x230 mm

xx kg

produziert in Dänemark für Deutschland ???

Langwelle

Mittelwelle

Kurzwelle





Wellenschalter rechts



6 Kreise AM / ZF 468 kHz / 2-fach abgestimmt

Permanentdynamischer Lautsprecher rund nach vorn gerichtet (Perless ??)

Tonabnehmer anschaltbar

Klangfarbenregler links

Lautstärkeregler gekoppelt mit Netzschalter

??

NF - Endverstärker DL11

NF - Vorverstärker / Demodulator DAF11

ZF Verstärker DF11

Eingangsstufe - Oszillator DCH11

Dank an Herrn Roggisch / GFGF für die Bilder!



Wir suchen die Reparaturdienstlisten für dieses Gerät.
