Die "Komtess" und "Chanson" - Serie von Graetz - gebaut ca. 1955 - 1965

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 / 1956

Super

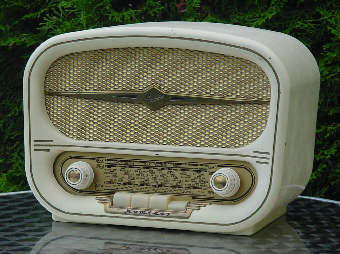

Komtess

214 W (214W)

(Graetz Nr. xxxx)

6 Röhren (mit Gleichrichter)

ca. 35W Leistungsverbrauch

Gehäuse: BxHxT 314x227x166 mm

4,7 kg

Originalpreis 199,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

UKW 87,5 - 100 MHz



Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt



 Wurfantenne für UKW

11 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt / Ratiodetektor

  Permanent - dynamischer 3W Rundlautsprecher 13cm



Tonblende / Klangfarbenregler

Netzschalter mit Lautstärkeregler gekoppelt

4 Tasten - TA / LW / MW / UKW

NF - Endverstärker EL41

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

UKW - Vorstufe / Oszillator und Mischer ECC85

FM ZF-Verstärker / AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker / AM- Demodulator EF89



Trockengleichrichter (Selengleichrichter) E250C85 (Einweg - flach)

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 / 1959

Super

Komtess 611

(Baugleich mit Baroness 610; jedoch ohne EM 84)

(Graetz Nr. xxxx)

7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 40W

Gehäuse: BxHxT 364x223x168 mm

Gewicht : 5 kg

Originalpreis 229,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

KW 16,3 - 52 m

UKW 87,5 - 100 MHz



Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt



 Wurfantenne für KW und UKW

10 Kreise FM / ZF 6,75 MHz / 2-fach "C" + 1x "L" / abgestimmt / Ratiodetektor

Permanent - dynamischer Ovallautsprecher 106x180mm (65732)



Tonblende / Klangfarbenregler

Netzschalter mit Lautstärkeregler gekoppelt

5 - TA / LW / MW / KW / UKW

NF - Endverstärker EL41

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

UKW - Vorstufe / Oszillator und Mischer ECC85

FM ZF-Verstärker / AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker / AM- Demodulator EF89



Trockengleichrichter (Selengleichrichter) E250C75 (Einweg - flach)

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

Super

Komtess 811

(Graetz Nr. xxxx)



7 Röhren (mit Gleichrichter)

ca. 45 W Leistungsverbrauch

Gehäuse: BxHxT 364x223x168 mm

5 kg

Originalpreis 229,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW und LW (fest)

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt

Ratiodetektor

Wurfantenne für UKW und KW

Oval - Lautsprecher (65732)

Klangregler mit Schauzeichen



5 Tasten: LW / MW-FA / MW / KW / UK

gedruckte Schaltung

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Balken EM84

UKW Vorstufe / Oszillator und Mischer ECC85

FM ZF-Verstärker / AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 (flach) Siemens

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962 / 1963

Vollsuper

Komtess 1111

(baugleich mit Chanson 1112)

(Graetz Nr. xxxx)

(Graetz) SEL / ITT



5 Röhren

ca. xx W Leistungsverbrauch

Gehäuse: BxHxT xx mm

xx kg

Originalpreis xxx,- DM / BRD

LW 143 bis 350 kHz,

MW 515 bis 1600 kHz,

KW 16,7m bis 50m,

UKW 87,5 MHz bis 104 MHz



Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt



Wurfantenne für UKW und KW

10 Kreise FM / ZF 10,7 MHz

2-fach "C" abgestimmt

  Oval - Lautsprecher

Lautstärkeregler mit Netzschalter gekoppelt

Klangregler

5 Tasten (TA, LW, MW, KW, UKW)

NF - Endverstärker / NF Vorstufe ECL86

Magischer Balken EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

FM ZF-Verstärker / AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89



Trockengleichrichter (Selengleichrichter) B250C75 (flach) Siemens

FM Ratiodetektor Diodenpaar OA79

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1963 / 1964

Super

Komtess 1211

(baugleich mit Chanson 1212)

(Graetz Nr. xxxx)

(Graetz) SEL / ITT



4 Röhren

ca. 40 W Leistungsverbrauch

Gehäuse: BxHxT 517x207x177 mm

x kg

Originalpreis xxx,- DM / BRD

LW 143 bis 350 kHz,

MW 515 bis 1600 kHz,

KW 16,7m bis 50m,

UKW 87,5 MHz bis 104 MHz

Ferritantenne für MW und LW

Wurfantenne für UKW und KW

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

9 Kreise FM / ZF 10,7 MHz

2-fach "C" abgestimmt

Oval - Lautsprecher

Bass und Höhenregister mit Schauzeichen

NF - Endverstärker / NF Vorstufe ECL86

Magischer Balken EM84

FM ZF-Verstärker / AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 (flach) Siemens

Halbleiter:

2x Germaniumdiode AA113 (Ratiodetektor)

Germaniumdiode OA179 (AM Demodulator)

2x Transistoren AF102 / AF125 (UKW Tuner)

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1964 / 1965

Super

Komtess 1311

(auch mit Zusatz L / NL / nordisch)

(Graetz Nr. xxxx)

(Graetz) SEL / ITT

5 Röhren

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 525x215x190 mm

Gewicht : 6,5 kg

Originalpreis xxx,- DM / BRD

LW 140 - 370 kHz

MW 510 - 1640 kHz

KW  16 - 51,7 m

UKW 87,5 - 104 MHz

Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz  2-fach "C" abgestimmt Ratiodetektor

eingebaute Gehäuseantenne für UKW und AM

Ausgangsleistung 4W

Oval- Breitband-Lautsprecher (LP 915/19/90 AF)

gehörrichtige Lautstärkeregelung

7 Tasten: AUS / TA / LW / MW / KW / UKW / Sprache

Rahmenchassis / gedruckte Schaltung (Leiterplatte)

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker / AM- Demodulator EF89



Trockengleichrichter (Selengleichrichter) B250C100 flach

2x Germaniumdiode AA113 (Ratiodetektor)

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1965 / 1966

Vollsuper

Komtess 03 C (03C)

(Graetz Nr. xxxx)

und Komtess 03 F (03F)

(Graetz Nr. 240651)

(auch mit Zusatz N / nordisch)

(Graetz) SEL / ITT

5 Röhren

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 03C: 525x215x190, 03F: 527x200x18 mm

Gewicht : 6,5 kg

Originalpreis xxx,- DM / BRD

LW 140 - 370 kHz

MW 510 - 1640 kHz

KW  16 - 51,7 m

UKW 87,5 - 104 MHz

Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz  2-fach "C" abgestimmt Ratiodetektor

eingebaute Gehäuseantenne für UKW und AM

Ausgangsleistung 4W

Oval- Breitband-Lautsprecher (LP 915/19/90 AF)

gehörrichtige Lautstärkeregelung

7 Tasten: AUS / TA / LW / MW / KW / UKW / Sprache

Rahmenchassis / gedruckte Schaltung (Leiterplatte)

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker / AM- Demodulator EF89



Trockengleichrichter (Selengleichrichter) B250C100 flach

2x Germaniumdiode AA113 (Ratiodetektor)

Gehäuse: Nussbaum natur

In den Graetz - Nachrichten von 1965 heißt es:

Ein asymmetrisches Gerät, das durch seine gestreckte Form betont elegant wirkt. Große Empfangsleistung auf 4 Wellenbereichen, UKW Bereich erweitert.

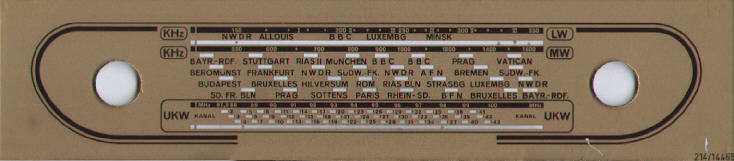

Skalenscheibe Komtess 214W (Die Zuordnung Wellenbereich / Taste sind als Buchstaben goldfarben in die Tasten geprägt)



Mit der Saison 1971 kam unter der Marke Graetz wieder ein Radiogerät "KOMTESS" auf den Markt: Komtess automatic 301 (zu 199,- DM). Zwei Ausführungen, Nußbaum hell mattiert oder in altweißem Schleiflack kombiniert mit Metallzierblende bereicherten das Angebot kleinerer bis mittlerer Heimgeräte mit Netzanschluss. 2 Jahre später präsentierte man mit der Saison 1973 ein äußerlich überarbeitetes Modell: Komtess automatic 303. Das Kunststoffgehäuse war nun in schwarz, weiß oder im modischen orange zu haben. Hier ein Auszug der technischen Daten:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1973

Vollsuper

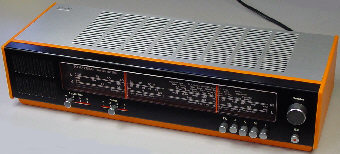

Komtess automatic 303

(Graetz Nr. 52410365 - orange / 52410363 schwarz / 52410367 weiß)

(Graetz) SEL / ITT

Leistungsbedarf ca. xxW

Gehäuse: BxHxT 410x90x145 mm

Gewicht : 2,3 kg

Originalpreis 199,- DM / BRD ?

LW 145 - 260 kHz

MW 510 - 1605 kHz

KW  5,9 - 6,35 MHz

UKW 87,5 - 104 MHz



Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt



9 Kreise FM / ZF 10,7 MHz  2-fach "C" abgestimmt Ratiodetektor

eingebaute Netzantenne für UKW und KW

Ausgangsleistung 3W

Oval- Breitband-Lautsprecher 100x150mm (LP xx)

Hochtonlautsprecher 50mm rund



gehörrichtige Lautstärkeregelung



6 Tasten: AUS-EIN / TA / UKW / KW / MW / LW

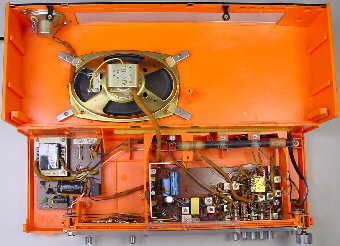

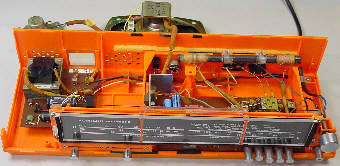

gedruckte Schaltung (Leiterplatte)

Volltransistorisiert



Gehäuse: weiß oder orange (Kunststoff)

Transistoren:

CS9016E

2x CS9018E

M193A

CS9018F

CS1312H

2SB56

2x CS9012H

AC117 / AC175

Dioden:

3x 1N60

1S85

2x CD0000

DZ5

Selengleichrichter B30-400-1

In den Graetz - Nachrichten von 1973 heißt es:

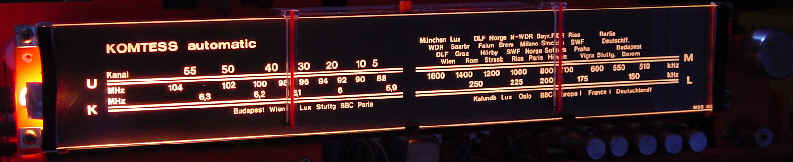

Die Flutlichtskala des "Komtess automatic"
