Die Nachkriegs - Serie von Graetz - gebaut ca. 1946 - 1951

In den ersten Nachkriegsjahren wurden im Graetz - Werk Berlin Treptow (SO16) bis etwa 1951 einige einfache Radio - Modelle gefertigt.

Die "Graetz AG" / "Graetz Radio GmbH" wurde am 8.2.1949 verstaatlicht / in Volkseigentum überführt und wurde so zu "VEB RFT Graetz". 1950 wiederum umbenannt in "VEB Fernmeldewerk Treptow". Ab 1953 firmierte dieses Werk in "VEB Werk für Signal- und Sicherungstechnik".



Diesen Aufdruck als Firmenzeichen kennzeichnen die Graetz - Nachkriegsgeräte aus Berlin.

------------------------------------------------------------------------------------------------------------------------------

Auf einem Werbedruck vom Februar 1949 für das Gerät "W1348A" steht "GRAETZ Aktiengesellschaft - VEB" Berlin Treptow, Elsenstraße 90-96

und dieses Logo als Zusatz ("Ein Hammer in der Hand des Werktätigen...") - oder das Symbol der "Treuhand"?

------------------------------------------------------------------------------------------------------------------------------

Der ehemalige Auslagerungsbetrieb (Graetz ab 1944) in Lunzenau / Sachsen produzierte  ebenfalls etwa ab Ende 1945 erste Radiogeräte.

Hier entstand später das Radiowerk "VEB Stern Radio Rochlitz"

Hier ein Auszug der in Berlin gefertigten Graetz Nachkriegs- Super (Stammwerk der Graetz AG, Berlin Treptow, Elsenstraße)

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1945 / 1946 ?

Allstrom - Einkreis-Empfänger (Audion)

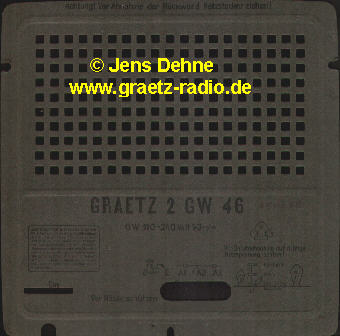

2 GW 46 (2GW46)

gefertigt im GRAETZ - Radio Werk in Berlin

2 Röhren

Leistungsverbrauch ca. xx W

Gehäuse BxHxT mm

xx kg

Originalpreis xx RM ohne Röhren

LW 800-2000m

MW 190-580m



???



Audion mit Rückkopplung

Freischwinger- Lautsprecher rund - nach vorn gerichtet





Netzschalter rückseitig am Chassis



DKE (38) - Gehäuse

NF - Endverstärker / HF Verstärker / Audion VCL11

Gleichrichter für die Anodenspannung VY2





auch in Version

NF - Endverstärker / HF Verstärker / Audion UCL11

Gleichrichter für die Anodenspannung UY3







Gab es diese Version?

NF - Endverstärker NF2

HF Verstärker / Audion NF2

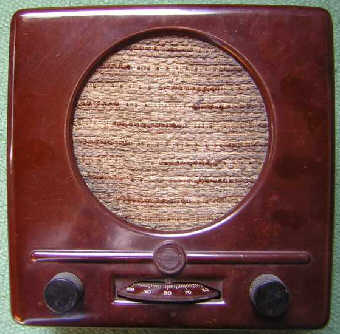

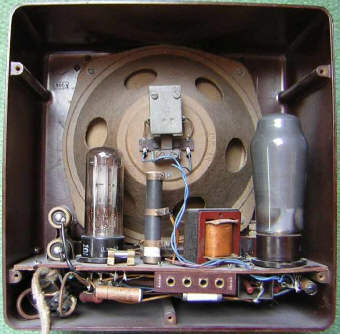

hier die Variante mit UCL11 / UY3

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1948 - 1949

Wechselstrom - Einkreis-Empfänger (Audion)

W 1348 A (W1348A)

gefertigt im VEB GRAETZ - AG in Berlin

3 Röhren (mit Gleichrichter)

Leistungsverbrauch ca. 30 W

Gehäuse BxHxT 400x270x200mm

7,2 kg

Originalpreis 330,- DM ohne Röhren

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

Audion mit Rückkopplung

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler rechts

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker AL4

HF Verstärker / Audion AF7



Gleichrichter für die Anodenspannung AZ1

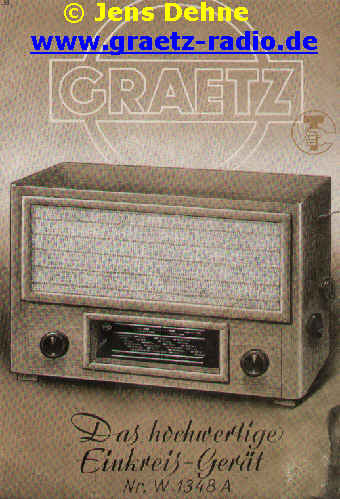

"Das hochwertige Einkreis-Gerät Nr. W1384A" Der repräsentative Kleinempfänger für Wechselstrom

Nur ein EINKREISER - aber trotzdem ein EUROPA - Empfänger und ein Musikant von Klasse. Er sieht repräsentativ aus: gutes Holz, beste Tischlerarbeit, Harmonie in Form und Farben - ein Musikapparat, der sich jedem Wohnungsstil unterordnet, aber trotzdem wirkt. Der Klang ist hervorragend. Die Bedienung ist einfach, weil das Gerät eine übersichtliche Skala hat, die durch einen stark übersetzten Zeigerantrieb beste Einstellmöglichkeit selbst bei Kurzwellenempfang ermöglicht. Natürlich hat der Graetz-Einkreiser auch einen Anschluß für einen Tonabnehmer zur Übertragung von Schallplattenaufnahmen. (Quelle: Graetz Werbeblatt 1948/1949 - Graetz Aktiengesellschaft - VEB / Berlin Treptow, Elsenstraße 90-96)

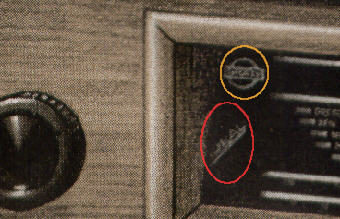

Das "Werbebild" zeigt das Logo von "GRAETZ" und zusätzlich "IDEAL" auf der Skalenscheibe.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1948

Allstrom Einbereichs-Super

84 GW (84GW)

gefertigt im GRAETZ - Radio Werk in Berlin

5 Röhren

Leistungsverbrauch ca. xx W

Gehäuse BxHxT xxx mm

xx kg

Originalpreis 390,- RM

LW bis MW 190-2000m



4 Kreise AM / ZF 1600 kHz / 1-fach "C" abgestimmt

Lautsprecher nach vorn gerichtet



Netzschalter mit Lautstärkeregler gekoppelt



Anschluss für: Tonabnehmer und 2. Lautsprecher

??

NF - Endverstärker RV12P2000

NF - Vorverstärker RV12P2000

AM Demodulator / AM ZF Verstärker RV12P2000 ??

AM Eingangsstufe - AM Oszillator RV12P2000 ??



Gleichrichter für die Anodenspannung AZ1

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1948

Allstrom - Super

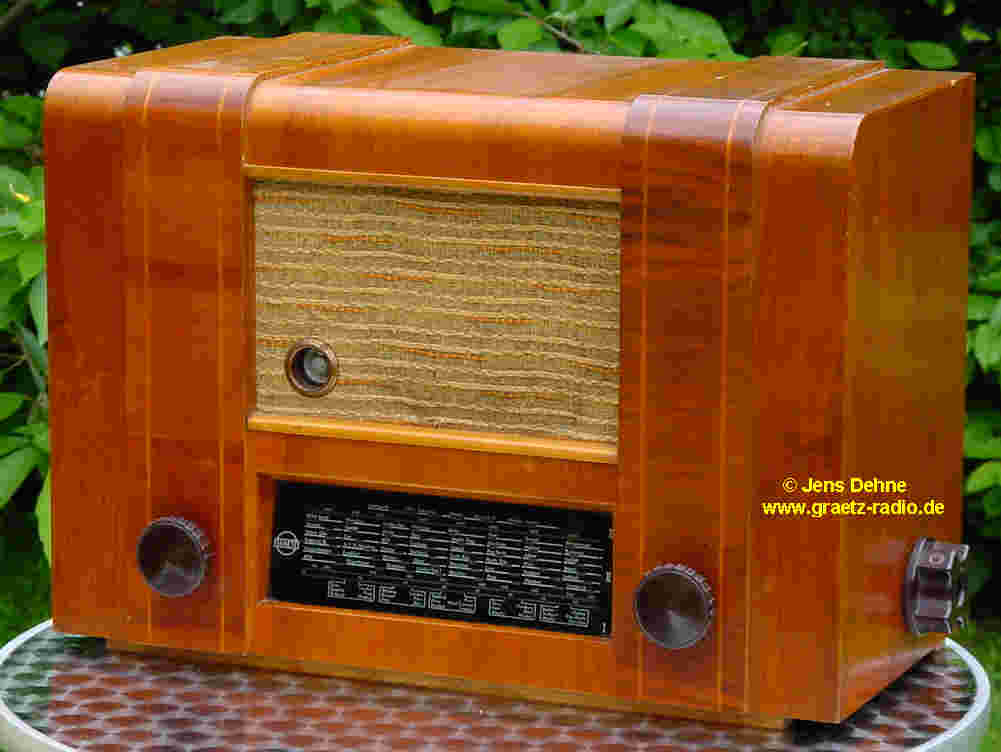

74 GW /M (74GW und 74GW/M)

 gefertigt im GRAETZ - Radio Werk in Berlin

5 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 510x360x240 mm

xx kg

Originalpreis xxx,- RM

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 473 kHz / 2-fach "C" abgestimmt

Lautsprecher nach vorn gerichtet

Klangregler links

Netzschalter mit Lautstärkeregler gekoppelt

Bei /M mit magischem Auge, ansonsten baugleich!

NF - Endverstärker / NF - Vorverstärker UCL11

AM Demodulator / AM ZF Verstärker UBF11

AM Eingangsstufe - AM Oszillator UCH11

Magisches Auge UM11



Gleichrichter für die Anodenspannung UY11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1948

Wechselstrom - Super

74 W (74W)

gefertigt im GRAETZ - Radio Werk in Berlin

4 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 510x360x240 mm

xx kg

Originalpreis xxx,- RM

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 473 kHz / 2-fach "C" abgestimmt

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler links

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker / NF - Vorverstärker ECL11

AM Demodulator / AM ZF Verstärker EBF11

AM Eingangsstufe - AM Oszillator ECH11



Gleichrichter für die Anodenspannung AZ11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Allstrom - Super

74 GW (74GW)

gefertigt im VEB RFT GRAETZ in Berlin

4 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 510x360x240 mm

xx kg

Originalpreis xxx,- DM

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 473 kHz / 2-fach "C" abgestimmt

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler links

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker / NF - Vorverstärker UCL11

AM Demodulator / AM ZF Verstärker UBF11

AM Eingangsstufe - AM Oszillator UCH11



Gleichrichter für die Anodenspannung UY11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Wechselstrom - Super

75 W (75W)

gefertigt im VEB RFT GRAETZ in Berlin

4 Röhren (mit Gleichrichter)

Leistungsverbrauch ca. 50 W

Gehäuse BxHxT mm

10,5 kg

Originalpreis 495,- DM (ohne Röhren)

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 468 o. 473 kHz / 2-fach "C" abgestimmt

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler links

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker / NF - Vorverstärker ECL11

AM Demodulator / AM ZF Verstärker EBF11

AM Eingangsstufe - AM Oszillator ECH11



Gleichrichter für die Anodenspannung AZ11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Allstrom - Super

75 GW (75GW)

gefertigt im VEB RFT GRAETZ in Berlin

4 Röhren (mit Gleichrichter)

Leistungsverbrauch ca. 50 W

Gehäuse BxHxT mm

9,5 kg

Originalpreis 510,- DM (ohne Röhren)

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 468 o. 473 kHz / 2-fach "C" abgestimmt

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler links

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker / NF - Vorverstärker UCL11

AM Demodulator / AM ZF Verstärker UBF11

AM Eingangsstufe - AM Oszillator UCH11



Gleichrichter für die Anodenspannung UY11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Wechselstrom - Super

76 W (76W)

gefertigt im VEB RFT GRAETZ in Berlin

5 Röhren (mit Gleichrichter)

Leistungsverbrauch ca. 50 W

Gehäuse BxHxT mm

11 kg

Originalpreis 530,- DM (ohne Röhren)

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 468 o. 473 kHz / 2-fach "C" abgestimmt

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler links

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker / NF - Vorverstärker ECL11

AM Demodulator / AM ZF Verstärker EBF11

AM Eingangsstufe - AM Oszillator ECH11

Magisches Auge EM11



Gleichrichter für die Anodenspannung AZ11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Allstrom - Super

76 GW (76GW)

gefertigt im VEB RFT GRAETZ in Berlin

5 Röhren (mit Gleichrichter)

Leistungsverbrauch ca. 50 W

Gehäuse BxHxT mm

10 kg

Originalpreis 515,- DM (ohne Röhren)

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 468 o. 473 kHz / 2-fach "C" abgestimmt

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler links

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker / NF - Vorverstärker UCL11

AM Demodulator / AM ZF Verstärker UBF11

AM Eingangsstufe - AM Oszillator UCH11

Magisches Auge UM11



Gleichrichter für die Anodenspannung UY11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Wechselstrom - Super

77 W (77W)

gefertigt im VEB RFT GRAETZ in Berlin

4 Röhren (mit Gleichrichter)

Leistungsverbrauch ca. 50 W

Gehäuse BxHxT mm

7 kg

Originalpreis 385,- DM (ohne Röhren)

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 468 o. 473 kHz / 2-fach "C" abgestimmt

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler links

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker / NF - Vorverstärker ECL11

AM Demodulator / AM ZF Verstärker EBF11

AM Eingangsstufe - AM Oszillator ECH11



Gleichrichter für die Anodenspannung AZ11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1949

Allstrom - Super

77 GW (77GW)

gefertigt im VEB RFT GRAETZ in Berlin

4 Röhren (mit Gleichrichter)

Leistungsverbrauch ca. 50 W

Gehäuse BxHxT mm

6 kg

Originalpreis 370,- DM (ohne Röhren)

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 468 o. 473 kHz / 2-fach "C" abgestimmt

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler links

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker / NF - Vorverstärker UCL11

AM Demodulator / AM ZF Verstärker UBF11

AM Eingangsstufe - AM Oszillator UCH11



Gleichrichter für die Anodenspannung UY11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950

Wechselstrom - Super

78 W (78W)

(baugleich mit 74W)

gefertigt im VEB RFT GRAETZ in Berlin

4 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 510x360x240 mm

xx kg

Originalpreis xxx,- DM

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 473 kHz / 2-fach "C" abgestimmt

elektro- dynamischer Lautsprecher rund - nach vorn gerichtet



Klangregler links

Tonabnehmer anschaltbar

Netzschalter mit Lautstärkeregler gekoppelt

NF - Endverstärker / NF - Vorverstärker ECL11

AM Demodulator / AM ZF Verstärker EBF11

AM Eingangsstufe - AM Oszillator ECH11



Gleichrichter für die Anodenspannung AZ11

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950

Wechselstrom - Super

79 W /M (79W und 79W/M)

gefertigt im VEB RFT GRAETZ in Berlin

6 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 510x360x240 mm

xx kg

Originalpreis xxx,- DM

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 473 kHz / 2-fach "C" abgestimmt

Lautsprecher nach vorn gerichtet

Klangregler links

Netzschalter mit Lautstärkeregler gekoppelt

Bei /M mit magischem Auge, ansonsten baugleich!

NF - Endverstärker AL4

NF - Vorverstärker / AM Demodulator ABC1

AM ZF Verstärker AF3

AM Eingangsstufe - AM Oszillator ECH11 oder ACH1

Magisches Auge EM11



Gleichrichter für die Anodenspannung AZ1

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950

Wechselstrom - Super

80 W /M (80W und 80W/M)

gefertigt im VEB Fernmeldewerk Treptow in Berlin

5 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT mm

xx kg

Originalpreis xxx,- DM

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

5 Kreise AM / ZF 473 kHz / 2-fach "C" abgestimmt

Lautsprecher nach vorn gerichtet

Klangregler links

Netzschalter mit Lautstärkeregler gekoppelt

Bei /M mit magischem Auge, ansonsten baugleich!

NF - Endverstärker AL4

NF - Vorverstärker / AM Demodulator / ZF Verstärker (Reflex) ABC1

AM Eingangsstufe - AM Oszillator ACH1

Magisches Auge EM11



Gleichrichter für die Anodenspannung AZ1

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1950 / 1951

Wechselstrom - Super

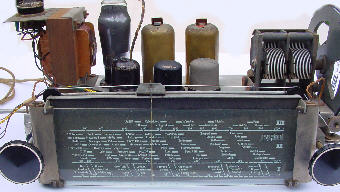

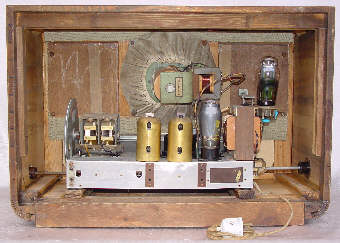

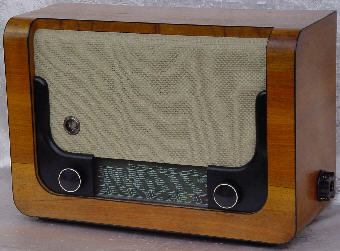

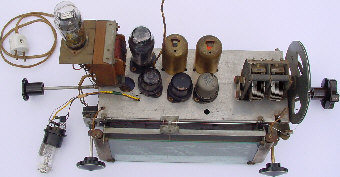

81 W /M (81W und 81W/M)

gefertigt im VEB Fernmeldewerk Treptow in Berlin

6 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 580x390x240 mm

xx kg

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 473 kHz / 2-fach "C" abgestimmt

??

Lautsprecher (20cm rund) nach vorn gerichtet

Klangregler links

Netzschalter mit Lautstärkeregler gekoppelt

Bei /M mit magischem Auge, ansonsten baugleich!

NF - Endverstärker EL11

NF - Vorverstärker EF13

AM ZF Verstärker / AM Demodulator EBF11

AM Eingangsstufe - AM Oszillator ECH11

Magisches Auge EM11



Gleichrichter für die Anodenspannung AZ1 oder Trockengleichrichter



Originalpreis xxx,- DM

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1951

Wechselstrom - Super

81 W /MA (81WMA)

gefertigt im VEB Fernmeldewerk Treptow in Berlin

6 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 570x390x235 mm

11 kg

Originalpreis xxx,- DM

LW 800-2000m

MW 190-580m

KW 15-50m

Wellenschalter rechts

6 Kreise AM / ZF 473 kHz / 2-fach "C" abgestimmt

??

Lautsprecher nach vorn gerichtet

Klangregler links

Netzschalter mit Lautstärkeregler gekoppelt

Bei /M mit magischem Auge, ansonsten baugleich!

(gab es einen Typ 81WA, d.h. ohne magisches Auge?)

NF - Endverstärker 6V6

NF - Vorverstärker / AM Demodulator 6SQ7

AM ZF Verstärker 6SK7

AM Eingangsstufe - AM Oszillator 6SA7

Magisches Auge 6E5



Gleichrichter für die Anodenspannung AZ1 oder Trockengleichrichter



... auch diese Seite ist wahrscheinlich eine ewige Baustelle, denn gerade die frühen Nachkriegsjahre sind sehr wenig mit Dokumenten belegt ...


Startseite ] Nach oben ] Lautsprecher usw. ] Graetzor bis 1938 ] Graetz 1938 bis 1941 ] Graetz 1941 bis 1945 ] VE301 / DKE ] [ Berlin 1945 bis 1951 ] Altena 1946 bis 1951 ] Die 150er Serie ] Die 160er Serie ] Die 170er Serie ] Die Allstrom Super ] Die Comedia Serie ] Die Musica Serie ] Die Melodia Serie ] Die Sinfonia Serie ] Die Fantasia Serie ] Die Canzonetta Serie ] Die Polka Serie ] Die Komtess Serie ] Die kleinsten Super ] Phono - Super ] Musik - Truhen ] Export ] RCA und Graetz ] UKW ] 4R von Graetz ] Der Schallkompressor ] stereo ] Transistorgeräte ] Uhrenradios ] nach 1961 ] anderes als Radio ] Fernsehgeräte ] Werbung ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: graetz.radio@hotmail.de
Copyright © 2017 Jens Dehne - Planegg
Stand: März 2017
