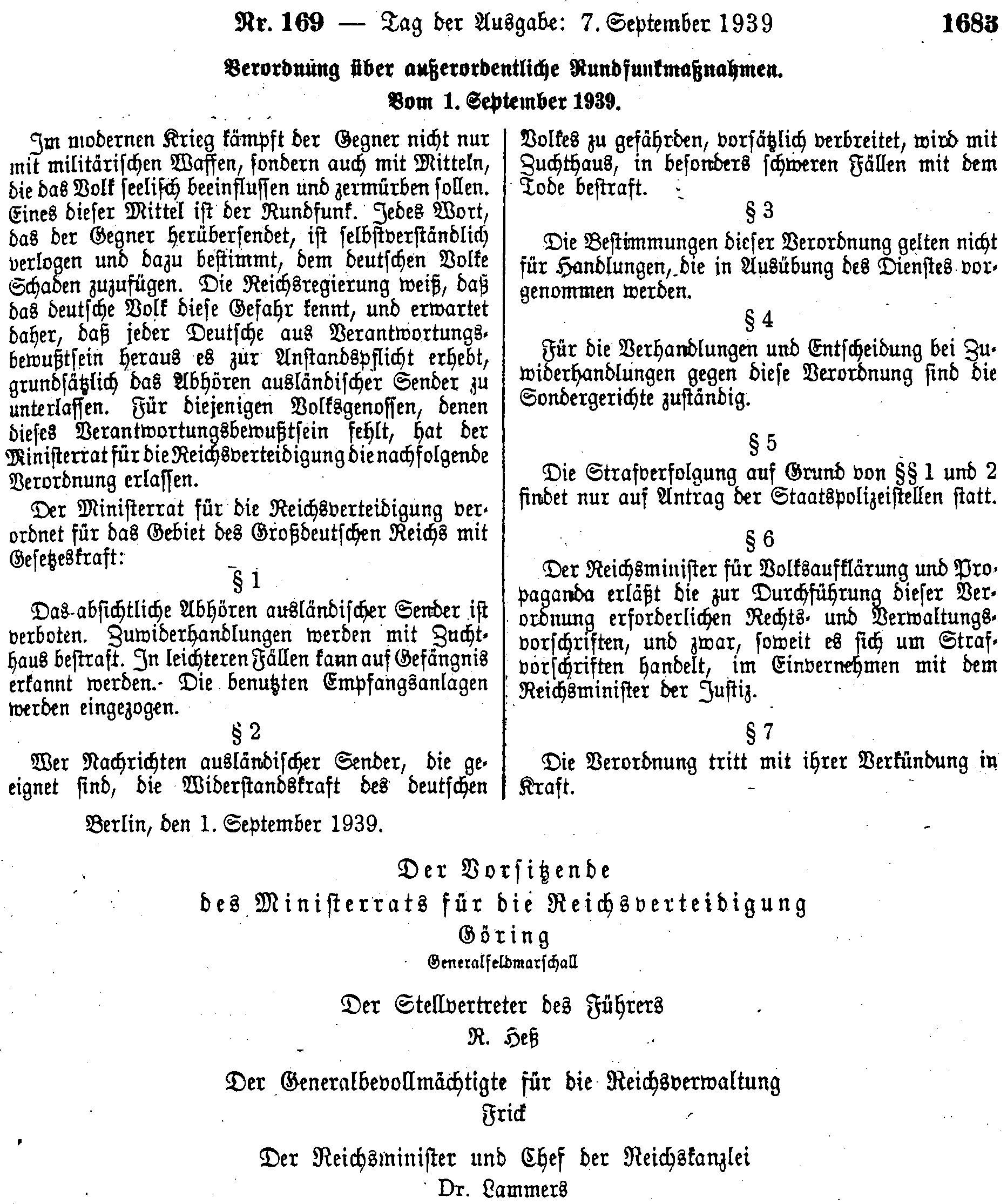

1939 - Verordnung über außergewöhnliche Rundfunkmaßnahmen ! (Vielen Dank an Eilert!)

Die Radiogeräte - Serie von Graetz - gebaut ca. 1938 bis 1940 (Graetz-Radio GmbH) Graetz-Radio AG

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1938 / 1939

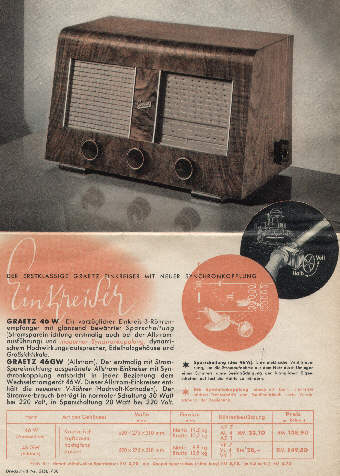

Allstrom 3-Röhren-1-Kreis Geradeaus Empfänger (Audion)

46 GW (46GW)

(Graetz-Nummer xxxxx)

3 Röhren (mit Gleichrichter)

Gehäuse BxTxH 520x275x310mm

9,9 kg

2 Wellenbereiche

200m bis 600m

800m bis 1920m



Wellenschalter rechts

1 Kreis AM Audion



2 Sperrkreise im Gerät steckbar

(Einfachsperrkreis "mittel", Doppelsperrkreis "mittel-mittel" oder "mittel-lang", Spezialsperrkreis für Drahtfunk)

Permanentdynamischer Lautsprecher (4W) rund nach vorn gerichtet

  anschaltbar: Tonabnehmer und Zusatzlautsprecher (hochohmig)

Lautstärkeregler (HF-Regler) gekoppelt mit Netzschalter

Klangfarben "hell" / "dunkel" von hinten schaltbar

Skalenlampe: 1x E10 Kugelform 5V 0,2A

mit Sparschaltung 20W / 30W (bei 220V) ??

ca. 60W Leistungsverbrauch bei 220VAC ??

NF - Endverstärker VL4

Audion VF7

Gleichrichter VY1



Originalpreis 149,50 RM (komplett mit Röhren)

Röhrenbestückung RM 28,-

Zubehör: Preis des Einfach-Mittelwellen Sperrkreises RM 3,75 , des Doppel-Sperrkreises (mittel-lang) RM 5,75 , (mittel-mittel) RM 5,75

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1938 / 1939

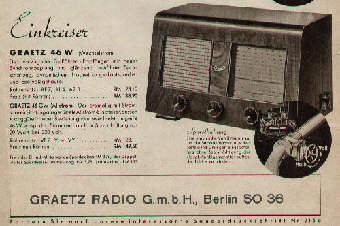

Wechselstrom 3-Röhren-1-Kreis Geradeaus Empfänger (Audion)

46 W (46W)

(Graetz-Nummer 39267)

3 Röhren (mit Gleichrichter)

Gehäuse BxTxH 520x275x310mm

11,5 kg

Wellenbereiche

200m bis 600m

800m bis 1920m



Wellenschalter rechts

1 Kreis AM Audion



2 Sperrkreise im Gerät steckbar

(Einfachsperrkreis "mittel", Doppelsperrkreis "mittel-mittel" oder "mittel-lang", Spezialsperrkreis für Drahtfunk)

Elektrodynamischer Lautsprecher (4W) rund nach vorn gerichtet

  anschaltbar: Tonabnehmer und Zusatzlautsprecher (hochohmig)

Lautstärkeregler (HF-Regler) gekoppelt mit Netzschalter

Klangfarben "hell" / "dunkel" von hinten schaltbar

Skalenlampe: 1x E10 Kugelform 4V 0,3A

mit Sparschaltung 30W / 55W ??

ca. 60W Leistungsverbrauch bei 220VAC ??

NF - Endverstärker AL4

Audion AF7

Gleichrichter AZ1



Originalpreis 138,90 RM (komplett mit Röhren)

Röhrenbestückung RM 23,10

Zubehör: Preis des Einfach-Mittelwellen Sperrkreises RM 3,75 , des Doppel-Sperrkreises (mittel-lang) RM 5,75 , (mittel-mittel) RM 5,75

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1938 / 1939

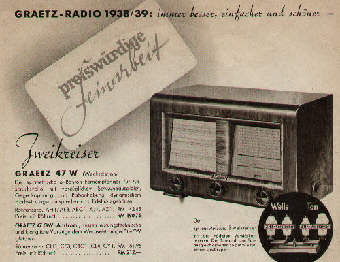

Allstrom 5-Röhren-2-Kreis Geradeaus Empfänger

47 GW (47GW)

(Graetz-Nummer xxxxx)

5 Röhren (mit Gleichrichter)

Gehäuse BxTxH 550x275x340mm

11,9 kg

Originalpreis 212,- RM (komplett mit Röhren)

2 Wellenbereiche

200m bis 600m

800m bis 1950m



Schwundausgleich





2 Kreise AM / Sperrkreis im Gerät steckbar

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler gekoppelt mit Netzschalter

Klangfarbenregler

Wellenschalter rechts

ca. 60W Leistungsverbrauch bei 220VAC ??

Zubehör: Preis des Einfach-Mittelwellen Sperrkreises RM 3,75 , des Doppel-Sperrkreises (mittel-lang) RM 5,75 , (mittel-mittel) RM 5,75

NF - Endverstärker CL4

HF - Eingangsstufe CH1

HF - Verstärkerstufe CF3

AM Demodulator / AM Regelspannung / NF - Vorverstärker CBC1

Gleichrichter CY1

URDOX U920P



Röhrenbestückung RM 51,95

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1938 / 1939

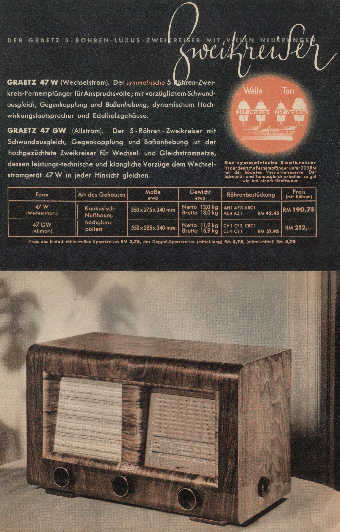

Wechselstrom 5-Röhren-2-Kreis Geradeaus Empfänger

47 W (47W)

(Graetz-Nummer 39154)

5 Röhren (mit Gleichrichter)

Gehäuse BxTxH 550x275x340mm

13 kg

Originalpreis 190,75 RM (komplett mit Röhren)

2 Wellenbereiche

200m bis 600m

800m bis 1950m



Schwundausgleich





2 Kreise AM

Sperrkreis im Gerät steckbar

Elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler gekoppelt mit Netzschalter

Klangfarbenregler

Wellenschalter rechts

ca. 60W Leistungsverbrauch bei 220VAC ??

Zubehör: Preis des Einfach-Mittelwellen Sperrkreises RM 3,75 , des Doppel-Sperrkreises (mittel-lang) RM 5,75 , (mittel-mittel) RM 5,75

NF - Endverstärker AL4

HF - Eingangsstufe AH1

HF - Verstärkerstufe AF3

AM Demodulator / AM Regelspannung / NF - Vorverstärker ABC1

Gleichrichter AZ1



Röhrenbestückung RM 42,45

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1938 / 1939

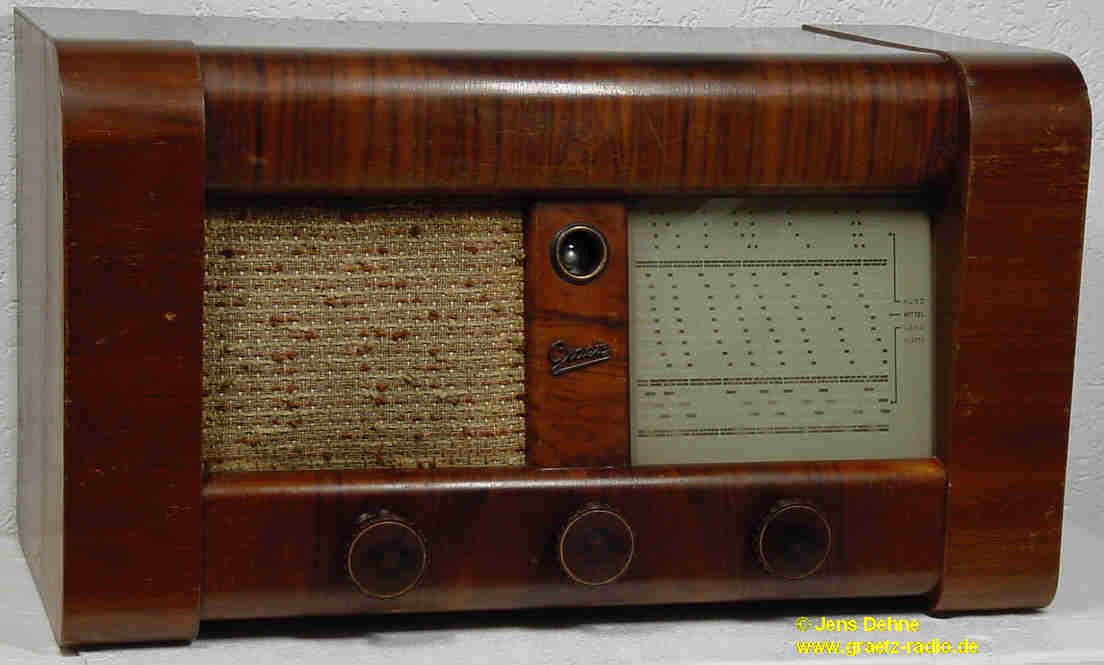

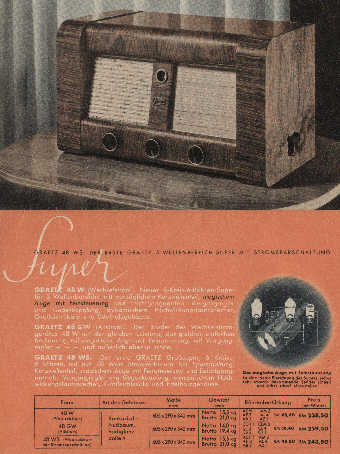

Allstrom 6-Röhren-6-Kreis Super

48 GW (48GW)

(Graetz-Nummer 39234)

6 Röhren (mit Gleichrichter)

Gehäuse BxTxH 605x290x340mm

14 kg

Langwelle 690m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle 18m bis 56m





6 Kreise AM / ZF 468 oder 472 kHz / 2-fach "C" abgestimmt

Schwundausgleich



Skalenlampe 5V 0,2A E10

permanentdynamischer Lautsprecher rund nach vorn gerichtet, 4Watt Sprechleistung bei 220Volt Netzspannung

Tonabnehmer anschaltbar

Klangfarbenschalter 4-stufig umschaltbar, gekoppelt mit Bandbreitenregler (breit-hell / schmal-hell / mittel / dunkel)

Lautstärkeregler gekoppelt mit Netzschalter

Wellenschalter rechts

ca. 60W Leistungsverbrauch bei 220VAC

NF Endverstärker CL4

AM Demodulator / AM Regelspannung CB2

Magisches Auge CM2 / EM2 / CEM2

AM Eingangsstufe - AM Oszillator und Mischer CCH1

AM ZF - Verstärker CF3

Gleichrichter CY1

Urdox - widerstand U920

Gerät # 485650

Originalpreis 259,50 RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1938 / 1939

Wechselstrom 6-Röhren-6-Kreis Super

48 W (48W)

(Graetz-Nummer xxxxx 48W)

und

48 WS (48WS)

(Graetz-Nummer xxxxx 48WS)

6 Röhren (mit Gleichrichter)

Gehäuse BxTxH 605x290x340mm

15,6 kg

Langwelle 690m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle 18m bis 55m





6 Kreise AM / ZF 468 oder 472 kHz / 2-fach "C" abgestimmt

Schwundausgleich

elektrodynamischer Lautsprecher rund nach vorn gerichtet

4Watt Sprechleistung

Tonabnehmer anschaltbar

Klangfarbenschalter 4-stufig umschaltbar, gekoppelt mit Bandbreitenregler (breit-hell / schmal-hell / mittel / dunkel)

Lautstärkeregler gekoppelt mit Netzschalter (und Sparschaltung bei 48WS)

Wellenschalter rechts



Skalenlampe 4V 0,3A E10



WS - mit Sparschaltung ca. 40W / 65W Leistungsverbrauch bei 220VAC

NF - Endverstärker AL4

AM Demodulator / AM Regelspannung AB2

Magisches Auge AM2

AM Eingangsstufe - AM Oszillator und Mischer ACH1

AM ZF - Verstärker AF3

Gleichrichter AZ1



Originalpreis 238,50 RM (komplett mit Röhren)

( 243,50 RM mit Sparschaltung - Modell "WS" - komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1939 / 1940

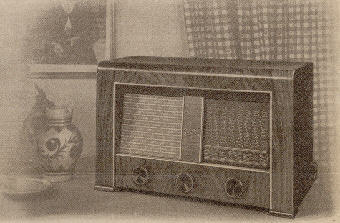

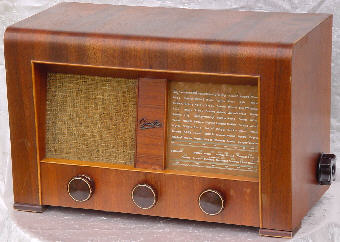

Allstrom 3-Röhren-1-Kreis Geradeaus Empfänger

49 GW (49GW)

(Graetz-Nummer xxxxx)

3 Röhren (mit Gleichrichter)

Gehäuse BxTxH 530x255x337mm

10,5 kg

2 Wellenbereiche

200m bis 600m

750m bis 2000m



1 Kreis AM (Audion)

Sperrkreis im Gerät steckbar

Einfach Mittelwellen Sperrkreis Nr. IX 3,75 RM

Doppel Sperrkreis (mittel-mittel) Nr. VIII 5,75 RM

Doppelsperrkreis (mittel-lang) Nr. VII 5,75 RM

permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler gekoppelt mit Netzschalter

2-stufiger Klangfarbenschalter

Wellenschalter rechts



auch mit Stromsparschaltung ca. 40W / 65W ?? Leistungsverbrauch bei 220VAC

NF - Endverstärker VL4

Audion VF7

Gleichrichter VY1



Originalpreis 139,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1939 / 1940

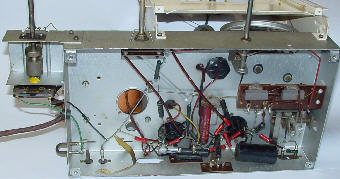

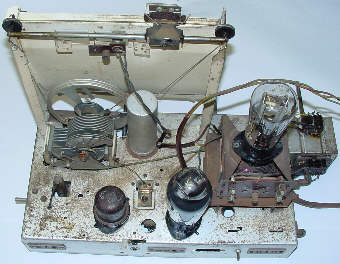

Wechselstrom 3-Röhren-1-Kreis Geradeaus Empfänger

49 W (49W)

(Graetz-Nummer xxxxx)



3 Röhren (mit Gleichrichter)

Gehäuse BxTxH 530x255x337mm

11,2 kg

2 Wellenbereiche

200m bis 600m

750m bis 2000m



1 Kreis AM (Audion)

Sperrkreis im Gerät steckbar

Einfach Mittelwellen Sperrkreis Nr. IX 3,75 RM

Doppel Sperrkreis (mittel-mittel) Nr. VIII 5,75 RM

Doppelsperrkreis (mittel-lang) Nr. VII 5,75 RM

Elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler gekoppelt mit Netzschalter

2-stufiger Klangfarbenschalter

Wellenschalter rechts



mit Stromsparschaltung ca. 40W / 65W ?? Leistungsverbrauch bei 220VAC

NF - Endverstärker EL11

Audion EF12

Gleichrichter AZ1



Originalpreis 129,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1939 / 1940

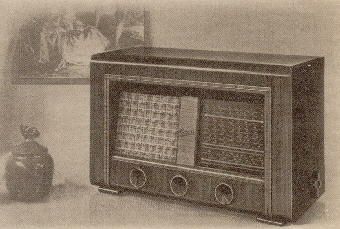

Allstrom 4-Röhren-6-Kreis Super

50 GW (50GW)

(Graetz-Nummer xxxxx)

4 Röhren (mit Gleichrichter)

Gehäuse BxTxH 530x293x350mm

11,7 kg

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle 18m bis 55m





6 Kreise AM / ZF 468/472 kHz / 2-fach abgestimmt

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler gekoppelt mit Bandbreitenregelung

Lautstärkeregler gekoppelt mit Netzschalter und Sparschaltung

Wellenschalter rechts



ca. 65W ?? Leistungsverbrauch bei 220VAC

NF - Vorverstärker und Endverstärker UCL11

ZF Verstärker, Demodulator, Regelspannung UBF11

Eingangsstufe, Oszillator und Mischer UCH11

Gleichrichter UY11

URDOX U2410P



Originalpreis 221,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1939 / 1940

Wechselstrom 4-Röhren-6-Kreis Super

50 W (50W)

(Graetz-Nummer xxxxx)



4 Röhren (mit Gleichrichter)

Gehäuse BxTxH 530x293x350mm

12,3 kg

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle 18m bis 55m





6 Kreise AM / ZF 468/472 kHz / 2-fach abgestimmt

Elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler gekoppelt mit Bandbreitenregelung

Lautstärkeregler gekoppelt mit Netzschalter und Sparschaltung

Wellenschalter rechts



mit Stromsparschaltung ca. 30W / 52W ?? Leistungsverbrauch bei 220VAC

NF - Vorverstärker und Endverstärker ECL11

ZF Verstärker, Demodulator, Regelspannung EBF11

Eingangsstufe, Oszillator und Mischer ECH11

Gleichrichter AZ11



Originalpreis 209,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1939 / 1940

Allstrom 5-Röhren-6-Kreis Super

51 GW (51GW)

(Graetz-Nummer xxxxx)



5 Röhren (mit Gleichrichter)

Gehäuse BxTxH 575x293x360mm

13 kg

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle I 13,8m bis 37,6m

Kurzwelle II 36m bis 100m





6 Kreise AM / ZF 468/472 kHz / 2-fach abgestimmt

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler gekoppelt mit Bandbreitenregelung

Lautstärkeregler gekoppelt mit Netzschalter und Sparschaltung

Wellenschalter rechts



ca. 65W ?? Leistungsverbrauch bei 220VAC

NF - Endverstärker CL4

Magisches Auge und NF - Vorverstärkung EFM11

ZF Verstärker, Demodulator, Regelspannung EBF11

Eingangsstufe, Oszillator und Mischer ECH11

Gleichrichter CY1

URDOX U920P



Originalpreis 252,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1939 / 1940

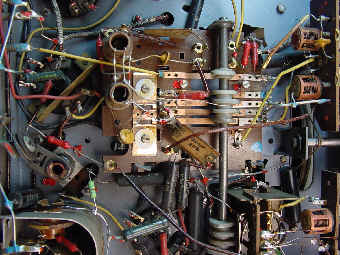

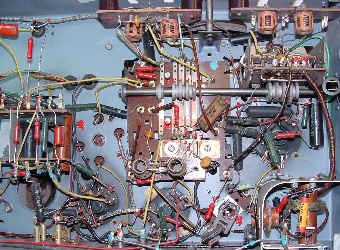

Wechselstrom 5-Röhren-6-Kreis Super

51 W (51W)

(Graetz-Nummer 370093)



5 Röhren (mit Gleichrichter)

Gehäuse BxTxH 575x293x360mm

13,4 kg

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle I 13,8m bis 37,6m

Kurzwelle II 36m bis 100m





6 Kreise AM / ZF 468/472 kHz / 2-fach abgestimmt

Elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler gekoppelt mit Bandbreitenregelung

Lautstärkeregler gekoppelt mit Netzschalter und Sparschaltung

Wellenschalter rechts



mit Stromsparschaltung ca. 30W / 52W ?? Leistungsverbrauch bei 220VAC

NF - Endverstärker EL11

Magisches Auge und NF - Vorverstärkung EFM11

ZF Verstärker, Demodulator, Regelspannung EBF11

Eingangsstufe, Oszillator und Mischer ECH11

Gleichrichter AZ11



Originalpreis 239,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1939 / 1940

Allstrom 5-Röhren-6-Kreis Super

51 GWT (51GWT)

(T für Tastensatz - Senderspeicher)

(Graetz-Nummer xxxxx)

5 Röhren (mit Gleichrichter)

Gehäuse BxTxH 580x293x395mm

15,3 kg

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle I 13,8m bis 37,6m

Kurzwelle II 36m bis 100m





6 Kreise AM / ZF 468/472 kHz / 2-fach abgestimmt

Permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler gekoppelt mit Bandbreitenregelung

Lautstärkeregler gekoppelt mit Netzschalter und Sparschaltung

Wellenschalter rechts



ca. 65W ?? Leistungsverbrauch bei 220VAC

NF - Endverstärker CL4

Magisches Auge und NF - Vorverstärkung EFM11

ZF Verstärker, Demodulator, Regelspannung EBF11

Eingangsstufe, Oszillator und Mischer ECH11

Gleichrichter CY1

URDOX U920P



Originalpreis 329,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1939 / 1940

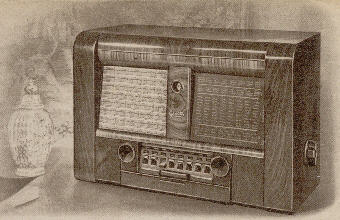

Wechselstrom 5-Röhren-6-Kreis Super

51 WT (51WT)

(T für Tastensatz - Senderspeicher)

(Graetz-Nummer xxxxx)

5 Röhren (mit Gleichrichter)

Gehäuse BxTxH 580x293x395mm

15,6 kg

Langwelle 680m bis 2000m

Mittelwelle 190m bis 600m

Kurzwelle I 13,8m bis 37,6m

Kurzwelle II 36m bis 100m





6 Kreise AM / ZF 468/472 kHz / 2-fach abgestimmt

Elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenregler gekoppelt mit Bandbreitenregelung

Lautstärkeregler gekoppelt mit Netzschalter und Sparschaltung

Wellenschalter rechts



mit Stromsparschaltung ca. 30W / 52W ?? Leistungsverbrauch bei 220VAC

NF - Endverstärker EL11

Magisches Auge und NF - Vorverstärkung EFM11

ZF Verstärker, Demodulator, Regelspannung EBF11

Eingangsstufe, Oszillator und Mischer ECH11

Gleichrichter AZ11



Originalpreis 317,- RM (komplett mit Röhren)



Die verschiedenen Skalenscheiben:

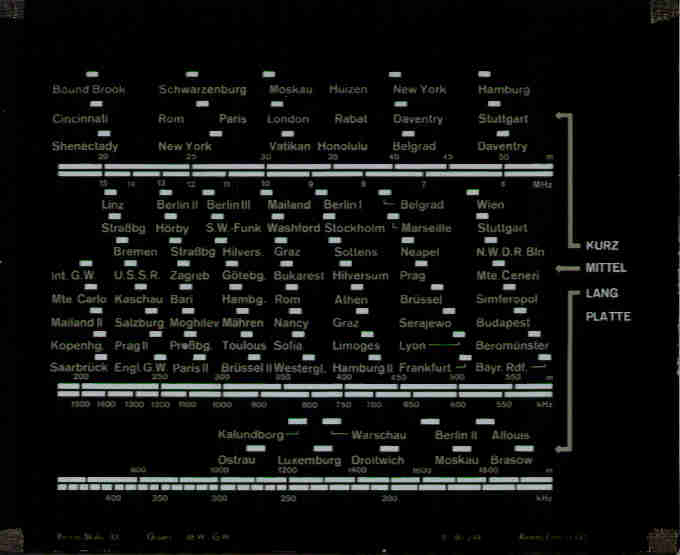

Hier die "Nachkriegsskala" für 48GW 48W 48WS, hergestellt von der Firma "Heinz Remmler", (REMMI SKALA)  Leipzig, als Ersatz - nach dem neuen Wellenplan von Kopenhagen, der am 15.März 1950
in Kraft trat. (Remmi-Skala: 101 Graetz 48W, GW  III/18/249  Remmi Leipzig O5)

Skalenscheibe Graetz 51W (Deutsch 300407)

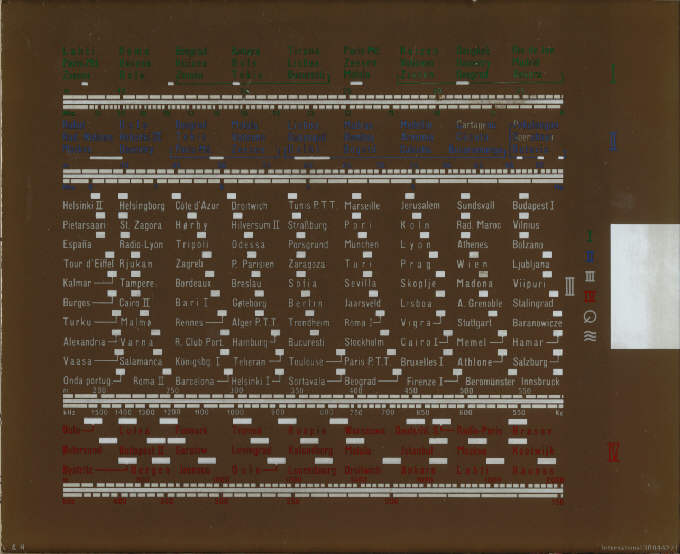

Skalenscheibe Graetz 51W (international)

Hier die "Nachkriegsskala" für 51GW und 51W, hergestellt von der Firma "Heinz Remmler", (REMMI SKALA)  Leipzig, als Ersatz - nach dem neuen Wellenplan von Kopenhagen, der am 15.März 1950
in Kraft trat. (Remmi-Skala: 308 Graetz 51W, GW  III/18/249  Remmi Leipzig O5)


Startseite ] Nach oben ] Lautsprecher usw. ] Graetzor bis 1938 ] [ Graetz 1938 bis 1941 ] Graetz 1941 bis 1945 ] VE301 / DKE ] Berlin 1945 bis 1951 ] Altena 1946 bis 1951 ] Die 150er Serie ] Die 160er Serie ] Die 170er Serie ] Die Allstrom Super ] Die Comedia Serie ] Die Musica Serie ] Die Melodia Serie ] Die Sinfonia Serie ] Die Fantasia Serie ] Die Canzonetta Serie ] Die Polka Serie ] Die Komtess Serie ] Die kleinsten Super ] Phono - Super ] Musik - Truhen ] Export ] RCA und Graetz ] UKW ] 4R von Graetz ] Der Schallkompressor ] stereo ] Transistorgeräte ] Uhrenradios ] nach 1961 ] anderes als Radio ] Fernsehgeräte ] Werbung ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: jens.dehne@graetz-radio.de
Copyright © 2000 bis 2023 Jens Dehne - Planegg
Stand: Mai 2023
