Die COMEDIA - Serie von Graetz - gebaut ca. 1954 - 1967

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954 / 1955

UKW - Vollsuper

Comedia auch / und

186 W (186W)

Graetz Nr. 3269



7 Röhren (mit Gleichrichter)

ca. 42W Leistungsverbrauch

Gehäuse BxHxT 534x340x240mm

9 kg



Originalpreis 265,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

UKW 87,5 - 100 MHz

Ferritantenne drehbar und abschaltbar für MW und LW

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

8 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt

ohne UKW - Vorstufe

Ratiodetektor

Dipolantenne für UKW

Raumklang

Oval - Breitband - Lautsprecher 180x260 mm (5346)



Bass und Höhenregister mit  Schauzeichen in der Skala



5 Tasten: AUS / TA / LW / MW / UKW

NF - Endverstärker EL41

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW Oszillator und Mischer EC92

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF85

Trockengleichrichter (Selengleichrichter) B250C75 rund

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954 / 1955

Super

Comedia 4R

Graetz Nr. 3366



7 Röhren (mit Gleichrichter)

ca. 48W Leistungsverbrauch

Gehäuse BxHxT 576x375x265mm

14,5 kg



Originalpreis 300,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

UKW 87,5 - 101 MHz

Ferritantenne für MW und LW drehbar und abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband Dipolantenne für UKW

4R Rundstrahl - Raumklang

Oval - Breitband - Lautsprecher 180x260 mm (5346)



Mittel- Hochton- Lautsprecher rund nach unten / 4R strahlend im Gehäuseboden befestigt



Bass und Höhenregister mit  Schauzeichen

NF - Endverstärker EL41

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75

In den Graetz - Nachrichten von 1954 heißt es:

Klangechtes Gehäuse; mit Resonanzboden und Umlenkkörper; 2 dynamische Lautsprecher; Vierkanal-Gegenkopplung; getrennt und stufenlos regelbare Baß- und Höhenregister mit optischer Anzeige; doppelt physiologische Lautstärkeregelung, auf absolut Null regelbar, ohne Baßverluste bei geringer Lautstärke; Tiefschwundausgleich auf zwei Stufen wirkend; magischer Fächer; UKW-Rapid-Regelautomatik; Doppelantrieb und Schwungrad.

Hier Details als PDF

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 / 1956

Super

Comedia 4R 216 (4R216)

Graetz Nr. 3419



7 Röhren (mit Gleichrichter)

ca. 38W Leistungsverbrauch

Gehäuse BxHxT 560x357x260mm

10,5 kg



Originalpreis 285,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

UKW 87,5 - 101 MHz

Ferritantenne für MW und LW drehbar und abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband Dipolantenne für UKW

4R Rundstrahl - Raumklang

6W - Oval-Bass-Lautsprecher 180x260mm (5346)

2x elektrostatische Hochton - Lautsprecher 90mm (6493)



Bass und Höhenregister mit  Schauzeichen in der Skala

gehörrichtige Lautstärkeeinstellung

Taste "Musik / Sprache"

6 Tasten: Aus - TA - SP - LW - MW - UKW

NF - Endverstärker EL41

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW Oszillator und Mischer EC92

AM Oszillator und Mischer EF89

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75

Sparvariante - nur das Notwendigste - interessante Schaltung !

In den Graetz - Nachrichten von 1955 heißt es:

Was sagen Sie dazu?

Dieses schöne UKW- Gerät technisch ausgefeilt bis ins letzte, klar und geschmacksicher in der Form und noch dazu mit der konzertnahen und raumfüllenden Tonabstrahlung des 4R - Systems für nur 265,- ist das nicht eine überzeugende Leistung?

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1956 / 1957

Super

Comedia 4R 416 (4R416)

Graetz Nr. 3543



7 Röhren (mit Gleichrichter)

ca. 50W Leistungsverbrauch

Gehäuse BxHxT 560x357x248mm

9,8 kg



Originalpreis 299,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1650 kHz

UKW 87,5 - 100,5 MHz

Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

11 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband Dipolantenne für UKW

4R Rundstrahl - Raumklang

5 Watt Ausgangsleistung

Oval - Breitband - Lautsprecher 180x260 mm (5346)

2x elektrostatische Hochton-Lautsprecher (St H 5/16)



Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

Taste "Sprache"



6 Tasten: Aus - TA - SP - LW - MW - UKW

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) B250C75 flach

In den Graetz - Nachrichten von 1956 heißt es:

Für die behagliche Ecke



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1957 / 1958

Super

Comedia 516

Graetz Nr. 90039



7 Röhren (mit Gleichrichter)

Gewicht : 9,65 kg

BxHxT 575x343x248 mm



Originalpreis 318,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

UKW 87,5 - 100 MHz

Ferritantenne abschaltbar

6 Kreise AM / ZF 460 kHz

11 Kreise FM / ZF 10,7 MHz

Raumklang

Oval-Breitband-Lautsprecher und 2x Hochton-Lautsprecher

Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

Klangregister schaltbar :

Sprache / Solo / Orchester

Graetz-Werbung

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) B250C75 flach

In den Graetz - Nachrichten von 1957 heißt es:

Ein überzeugender Vollsuper

Dieser bewährte Graetz-Typ - durch ein Klangregister noch weiter vervollkommnet - gehört zu den begehrtesten der Serie 1957/58.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 / 1959

Super

Comedia 616

Graetz Nr. 90164

(technisch baugleich mit Canzonetta 615 - aber anderes Gehäuse)



7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50 Watt

Gehäuse: 560x332x230mm

9 kg

Originalpreis 308,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW 16,3 - 51,9 m

UKW 87,5 - 100,5 MHz



Ferritantenne für MW und LW , abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt



10 Kreise FM / ZF 6,75 MHz / 3-fach "2x C" + "1x L" abgestimmt Ratiodetektor

Breitband- Dipol- Antenne für KW und UKW

Raumklang

6W Oval-Lautsprecher 150x260mm (65910)

2x elektrostatische Hochton-Lautsprecher 7cm (65518)

Bass und Höhenregister mit beleuchtetem Schauzeichen

gehörrichtige Lautstärkeregelung

Register schaltbar :

Sprache / Solo / Orchester

Lautsprecher / Magisches Auge / Raumklang



Rahmenchassis / gedruckte Schaltung

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) B250C75 flach

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

Raumklang Großsuper

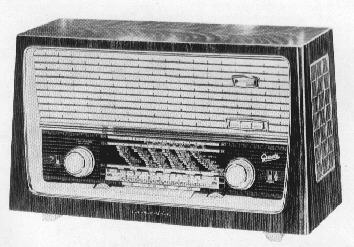

Comedia 815

Graetz Nr. 90291



7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 45 Watt

Gehäuse: 562x332x255mm

9 kg



Originalpreis 308,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW , abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Dipolantenne für UKW



Raumklang

Ausgangsleistung 5,6W

Oval- Breitband-Lautsprecher 150x260mm (65910)

2x elektrostatischer Hochtonlautsprecher 70mm (65518)

gehörrichtige Lautstärkeregelung

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar

Rahmenchassis / gedruckte Schaltung (Leiterplatte)

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

(technisch baugleich wie Polka 813)

In den Graetz - Nachrichten von heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962 / 1963

Super

Comedia 1115

Graetz Nr.

(Graetz) SEL / ITT



6 Röhren

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 640x270x222mm

Gewicht : 9 kg



Originalpreis xxx,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW 16,3 - 51,8 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW, abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz / 2-fach "C" abgestimmt Ratiodetektor

Gehäuseantenne für alle Bereiche

Oval-Bass-Lautsprecher 15x26cm

(LP 1521/19/90 AF LORENZ)



2x elektrostatischer Hochton-Lautsprecher 7cm (LSH 75 LORENZ)



Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

schaltbar : Sprache

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

In den Graetz - Nachrichten von 1962 heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1963 / 1964

Super

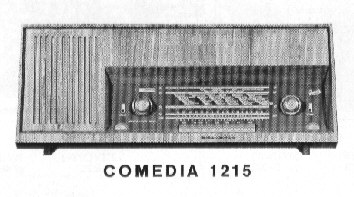

Comedia 1215

Graetz Nr.

(Graetz) SEL / ITT



6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 520x308x225mm

Gewicht : x kg



Originalpreis xxx,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW 16,3 - 51,8 m

UKW 87,5 - 104,5 MHz

Ferritantenne für MW, abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Gehäuseantenne für alle Bereiche

Oval-Bass-Lautsprecher

(LP 1326/19/90 AF)



2x elektrostatischer Hochton-Lautsprecher 7cm (St H 75)



Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

schaltbar : Sprache

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C100 flach

Halbleiter (Germanium) Diodenpaar 2x AA113

(technisch baugleich wie Polka 1213)

In den Graetz - Nachrichten von 1963 heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1964 / 1965

Super

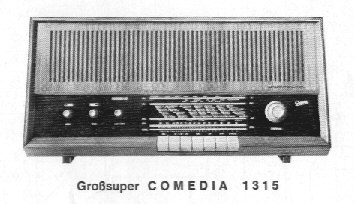

Comedia 1315 / 1315L

Graetz Nr. 92014

(Graetz) SEL / ITT



6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 570x290x195mm

Gewicht : x kg



Originalpreis 458,- DM / BRD ?

LW 140 - 370 kHz

MW 510 - 1640 kHz

KW 16 - 51,7 m

UKW 87,5 - 104 MHz

Ferritantenne für MW und LW , abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Gehäuseantenne für alle Bereiche

Oval-Bass-Lautsprecher

(LP 1326/19/90 AF)



elektrostatischer Hochton-Lautsprecher 7cm (St H 75)



Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

schaltbar : Sprache

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89



Trockengleichrichter (Selengleichrichter) B250C100 flach

Halbleiter (Germanium) Diodenpaar 2x AA113

(technisch baugleich wie Polka 1313)

In den Graetz - Nachrichten von 1964 heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1965 / 1966

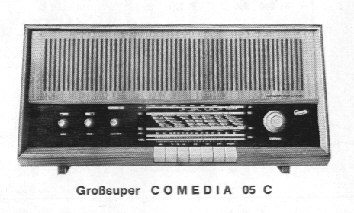

Großsuper

Comedia 05 C

Graetz Nr. 920198

(Graetz) SEL / ITT



6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 570x290x195mm

Gewicht : x kg



Originalpreis xxx,- DM / BRD

LW 140 - 370 kHz

MW 510 - 1640 kHz

KW 16 - 51,7 m

UKW 87,5 - 104 MHz

Ferritantenne für MW und LW , abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband- Dipol- Antenne für KW und UKW

Oval-Bass-Lautsprecher

(LP 1326/19/90 AF)



elektrostatischer Hochton-Lautsprecher 7cm (St H 75)



Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

schaltbar : Sprache

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C100 flach

Halbleiter (Germanium) Diodenpaar 2x AA113 (Ratiodetektor)

Gehäuse: Nussbaum natur

In den Graetz - Nachrichten von 1965 heißt es:

Moderne Technik im Gewand unserer Zeit. Vollkommende Klangabstrahlung durch Konzert- Klangstrahlergruppe mit 2 Lautsprechern.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1966 / 1967

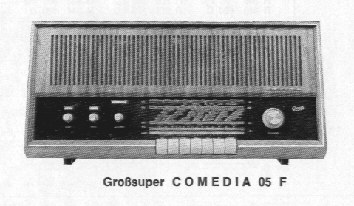

Großsuper

Comedia 05 F

Graetz Nr. 920401

(Graetz) SEL / ITT



6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 590x271x210mm

Gewicht : x kg



Originalpreis xxx,- DM / BRD

LW 140 - 370 kHz

MW 510 - 1640 kHz

KW 16 - 51,7 m

UKW 87,5 - 104 MHz

Ferritantenne für MW und LW , abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband- Dipol- Antenne für KW und UKW

Oval-Bass-Lautsprecher

(LP 1326/19/90 AF)



elektrostatischer Hochton-Lautsprecher 7cm (St H 75)



Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

schaltbar : Sprache

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C100 flach

Halbleiter (Germanium) Diodenpaar 2x AA113 (Ratiodetektor)

Gehäuse: Nussbaum natur

In den Graetz - Nachrichten von 1966 heißt es:

Moderne Technik im Gewand unserer Zeit. Vollkommende Klangabstrahlung durch Konzert- Klangstrahlergruppe mit 2 Lautsprechern.





Modernes Design und auffällige Bauform prägten diese volltransistorisierten COMEDIA Stereo-Receiver aus der Saison 1972 bis 1974 unter (Graetz) SEL / ITT.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1972 / 1973

Stereo - Steuergerät

Comedia electronic 302

Typ: xxxx xx xx

(ohne Lautsprecher - Steuergerät)



(Graetz) SEL / ITT



Leistungsaufnahme 12 - 40 W

Gehäuse: BxHxT 490x88x295 mm

5 kg



Originalpreis 678,- DM / BRD ?

LW 147 bis 285 kHz

MW 510 bis 1605 kHz

KW 5,8 bis 7,7 MHz

UKW 87,5 MHz bis 104 MHz



Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

11 Kreise FM / ZF 10,7 MHz / AFC

4-fach "C-Dioden" abgestimmt

Netzantenne abschaltbar

Ausgangsimpedanz: 4 -16 Ohm

Ausgangsleistung:

 2x 10W an 4,5 Ohm (Sinus) bei K< 10%

2x 15W an 4,5 Ohm (Musik) bei K< 10%

Übertragungsbereich: 40 Hz - 20 kHz

Entzerrervorverstärker EV4 (Option) für magnetische Abtastsysteme (Plattenspieler)

Klangregler für Höhen und Tiefen je +12 / -20 dB (40Hz/20kHz)



Volltransistorisiert

2x Brückengleichrichter B60C100 / BY164

Diodenpaar (2x) 1N60

2x 1N60, 2x N12, AA143

C-Dioden: ITT210, 4x BA138

23 Transistoren:

Komplementär-Endstufe 2x AD161, 2x AD162

4x MPSU05, 4x BC172B, 3x BC252B, 4x BF125, BC170C, 2x BF225, BF175

?

IC-Stereodecoder MC-1307P

Dekor Nussbaum

In der Graetz - Radio Fernsehen von 1972 heißt es:

Eine leistungsfähige Stereo-Anlage zu einem vernünftigen Preis, das ist das Konzept der Comedia electronic. Fünf UKW Festsendertasten sorgen dafür, daß Sie sofort Ihre Lieblingssender hören können. Einmal programmiert genügt danach ein Knopfdruck - und der Sender ist da. Anschlussmöglichkeiten für Plattenspieler und Tonbandgerät schaffen die "musikalischen Voraussetzungen" für eine zünftige Party.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1973 / 1974

Stereo - Steuergerät

Comedia electronic 303

Typ: 52520135

(ohne Lautsprecher - Steuergerät)



(Graetz) SEL / ITT



Leistungsaufnahme 12 - 40 W

Gehäuse: BxHxT 490x88x295 mm

5 kg



Originalpreis xxx,- DM / BRD ?

LW 147 bis 285 kHz

MW 510 bis 1605 kHz

KW 5,8 bis 7,7 MHz

UKW 87,5 MHz bis 104 MHz



Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

11 Kreise FM / ZF 10,7 MHz / AFC

4-fach "C-Dioden" abgestimmt

Netzantenne abschaltbar

Ausgangsimpedanz: 4 -16 Ohm

Ausgangsleistung:

 2x 10W an 4,5 Ohm (Sinus) bei K< 10%

2x 15W an 4,5 Ohm (Musik) bei K< 10%

Übertragungsbereich: 40 Hz - 20 kHz

Entzerrervorverstärker EV4 (Option) für magnetische Abtastsysteme (Plattenspieler)

Klangregler für Höhen und Tiefen je +12 / -20 dB (40Hz/20kHz)

Volltransistorisiert

2x Brückengleichrichter B60C100 / BY164

Diodenpaar (2x) 1N60

2x 1N60, 2x N12, AA143

C-Dioden: ITT210, 4x BA138

23 Transistoren:

Komplementär-Endstufe 2x AD161, 2x AD162

4x MPSU05, 4x BC172B, 3x BC252B, 4x BF125, BC170C, 2x BF225, BF175

?

IC-Stereodecoder MC-1307P

Dekor Nussbaum

In der Graetz - Radio Fernsehen von 1973 heißt es:

Eine leistungsfähige Stereo-Anlage zu einem vernünftigen Preis, das ist das Konzept der Comedia electronic. Fünf UKW Festsendertasten sorgen dafür, daß Sie sofort Ihre Lieblingssender hören können. Einmal programmiert genügt danach ein Knopfdruck - und der Sender ist da. Anschlussmöglichkeiten für Plattenspieler und Tonbandgerät schaffen die "musikalischen Voraussetzungen" für eine zünftige Party.




Startseite ] Nach oben ] Lautsprecher usw. ] Graetzor bis 1938 ] Graetz 1938 bis 1941 ] Graetz 1941 bis 1945 ] VE301 / DKE ] Berlin 1945 bis 1951 ] Altena 1946 bis 1951 ] Die 150er Serie ] Die 160er Serie ] Die 170er Serie ] Die Allstrom Super ] [ Die Comedia Serie ] Die Musica Serie ] Die Melodia Serie ] Die Sinfonia Serie ] Die Fantasia Serie ] Die Canzonetta Serie ] Die Polka Serie ] Die Komtess Serie ] Die kleinsten Super ] Phono - Super ] Musik - Truhen ] Export ] RCA und Graetz ] UKW ] 4R von Graetz ] Der Schallkompressor ] stereo ] Transistorgeräte ] Uhrenradios ] nach 1961 ] anderes als Radio ] Fernsehgeräte ] Werbung ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: jens.dehne@graetz-radio.de
Copyright © 2000 bis 2023 Jens Dehne - Planegg
Stand: Mai 2023
