Die MELODIA - Serie von Graetz - gebaut ca. 1954 - 1967

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954 / 1955

Wechselstrom - Super

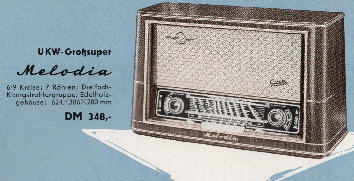

Melodia auch / und

191 W (191W)

(Graetz Nr. 3276)

7 Röhren (einschließlich Gleichrichter)

mit Sparschaltung Leistungsbedarf ca. 44W / 30W

Gehäuse: BxHxT 624x386x280 mm

Gewicht : 13 kg

LW 140 - 320 kHz

MW 500 - 1630 kHz

KW  25 - 502 m

UKW 87,5 - 100 MHz

Ferritantenne für MW und LW drehbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband Dipolantenne für UKW

Raumklang

Oval-Bass-Lautsprecher 18x26cm (5346)

Mittelton-Lautsprecher rund 13cm (6081)

elektrostatischer Hochton-Lautsprecher 7cm (5612)



Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe

6 Tasten: Aus - TA - LW - MW - KW - UKW

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF85

Trockengleichrichter (Selengleichrichter) B250C75 rund

Originalpreis 348,- DM / BRD

In den Graetz - Nachrichten von 1954 heißt es:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954 / 1955

Wechselstrom - Super

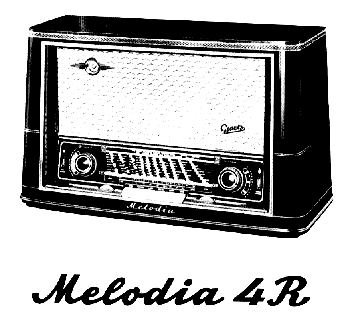

Melodia 4R

(Graetz Nr. 3345)

7 Röhren (einschließlich Gleichrichter)

mit Sparschaltung Leistungsbedarf ca. 44W / 30W

Gehäuse: BxHxT 624x392x280 mm

Gewicht : 13 kg

LW 140 - 320 kHz

MW 500 - 1630 kHz

KW  25 - 502m

UKW 87,5 - 100 MHz

Ferritantenne für MW und LW drehbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband Dipolantenne für UKW

4R Rundstrahl - Raumklang

Oval-Bass-Lautsprecher 18x26cm (5346)

Mittelton-Lautsprecher rund 13cm nach oben gerichtet (6081)

Hochton-Lautsprecher 13cm (6253)



Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe

6 Tasten: Aus - TA - LW - MW - KW - UKW

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF85

Trockengleichrichter (Selengleichrichter) B250C75 rund

Originalpreis 378,- DM / BRD

In den Graetz - Nachrichten von heißt es:





© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 / 1956

Raumklang - Großsuper

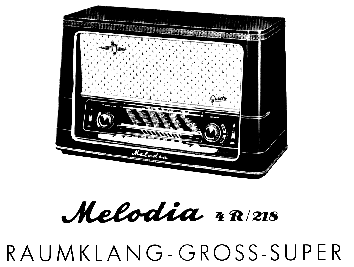

Melodia 4R 218

(Graetz Nr. 3399)

7 Röhren (einschließlich Gleichrichter)

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 624x392x280 mm

Gewicht : 14 kg

LW 140 - 320 kHz

MW 500 - 1630 kHz

KW  25 - 51 m

UKW 87,5 - 101 MHz

Ferritantenne für MW und LW drehbar

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

11 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Breitband Dipolantenne für UKW

4R Rundstrahl - Raumklang

Oval-Bass-Lautsprecher 18x26cm (5346)

Hochton-Lautsprecher rund 9cm (6369)

Mittelton-Lautsprecher 13cm nach oben gerichtet (6406)



Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe

mit Taste schaltbar: Musik / Sprache

7 Tasten: Aus - TA - SP - LW - MW - KW - UKW

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magischer Fächer EM80

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF85

Trockengleichrichter (Selengleichrichter) B250C75 rund

Originalpreis 358,- DM / BRD

(Chassis auch in Grazioso 230 / Potpourri 228)

In den Graetz - Nachrichten von 1955 heißt es:

Das Erfolgsgerät der mittleren Preisklasse!

Zehntausende haben sich schon für diesen technisch und meisterlich durchkonstruierten UKW-Großsuper entschieden. Kein Wunder, bei der klangreichen Brillanz seines Tones und der besonderen Schönheit seiner äußeren Form!

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1957 / 1958

Raumklang - Großsuper mit Schallkompressor

Melodia M 418 (M418) auch Melodia M 4R/418

technisch baugleich (Gehäuse anders) mit

Melodia 419

(Graetz Nr. 3560)

7 Röhren (einschließlich Gleichrichter)

ca. 53W Leistungsverbrauch

Gehäuse: BxHxT 640x372x270 mm

Gewicht : 14 kg

LW 140 - 255 kHz

MW 510 - 1650 kHz

KW  18,2 - 51,7 m

UKW 87,5 - 100,5 MHz



Ferritantenne für LW und MW, abschaltbar

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt



11 Kreise FM / ZF 10,7 MHz

2-fach "C" abgestimmt Ratiodetektor

eingebaute Breitband - Dipolantenne für UKW und KW

Raumklang mit Schallkompressor

2x Oval-Bass-Lautsprecher 15x21cm (6607) ISOPHON P1521/19/8

Hochton-Lautsprecher rund 10cm (6861) ISOPHON HM10/13/7

permanent - dynamisches 5W Druckkammersystem mit Schallkompressor (6901) ISOPHON DKS 6/13/100

Bass- und Höhenregister mit beleuchtetem Schauzeichen in der Skalenscheibe sichtbar

(vorne rechts) Klangregister schaltbar: Sprache / Solo / Orchester

(vorne links) abschaltbar: Lautsprecher / Magisches Auge + Rauschunterdrückung / Raumklang

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 rund

Melodia 419



Melodia M 418 auch 4R/418

Originalpreis 398,- DM / BRD

In den Graetz - Nachrichten von 1957 heißt es:

Für Freunde der neuen Form

Das moderne Gehäuse und der hohe technische Komfort machen diesen Großsuper zum Erfolgsgerät ersten Ranges.



Graetz-Werbung .pdf

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1957 / 1958

Raumklang - Großsuper mit Schallkompressor

Melodia M 518 (M518)

technisch baugleich (Gehäuse anders) mit

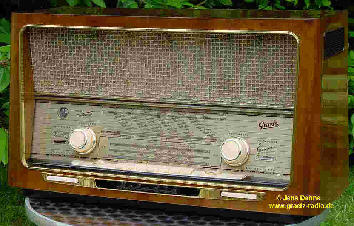

Melodia 519

(Graetz Nr. 90045)

7 Röhren (einschließlich Gleichrichter)

Leistungsbedarf ca. 53W

Gehäuse: BxHxT 640x372x270 mm (M518) , 644x365x270 mm (519)

Gewicht : 14,8 / 13,8 kg

LW 140 - 355 kHz

MW 510 - 1650 kHz

KW  18,2 - 51,7 m

UKW 87,5 - 100,5 MHz

Ferritantenne für LW und MW, abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

11 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

eingebaute Breitband - Dipolantenne für UKW und KW

Raumklang mit Schallkompressor

2x Oval-Bass-Lautsprecher 15x21cm (je 6607)

Hochton-Lautsprecher rund 10cm (6861)

perm.-dyn. Druckkammersystem mit Schallkompressor (65268)



Bass- und Höhenregister mit beleuchtetem Schauzeichen in der Skalenscheibe sichtbar

(vorne rechts) Klangregister schaltbar: Sprache / Solo / Orchester

(vorne links) abschaltbar: Lautsprecher / Magisches Auge + Rauschunterdrückung / Raumklang

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

Originalpreis 398,- (Melodia 519) / 428,- (Melodia M 518) DM / BRD

(Chassis auch in Scerzo 531 , 532)

In den Graetz - Nachrichten von 1957 heißt es:

Für Kenner guter Musik

Dieser Raumklang-Groß-Super besticht durch seine Eleganz und seinen konzertgleichen Ton.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 / 1959

Raumklang - Großsuper mit Schallkompressor

Melodia M 618 (M618)

technisch baugleich (Gehäuse anders) mit

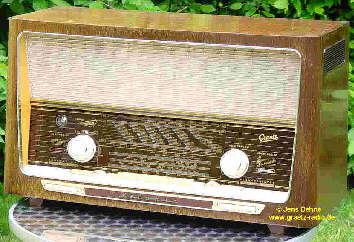

Melodia 619

(Graetz Nr. 90129)

7 Röhren (einschließlich Gleichrichter)

Leistungsbedarf ca. 53W

Gehäuse: BxHxT 644x372x270 mm (M618) , 644x367x270 mm (619)

Gewicht : 17 kg

LW 140 - 320 kHz

MW 510 - 1620 kHz

KW  25 - 50 m

UKW 87,5 - 100 MHz

Ferritantenne drehbar und abschaltbar ??

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

600er Serie mit 3-fach abgestimmten FM-Tuner

eingebaute Breitband - Dipolantenne für UKW und KW

Raumklang mit Schallkompressor

2x Oval-Bass-Lautsprecher 15x21cm (65550)

Hochton-Lautsprecher rund 10cm (6512)

perm.-dyn. Druckkammersystem mit Schallkompressor (65552)

gehörrichtige Lautstärkeregelung

Bass- und Höhenregister mit beleuchtetem Schauzeichen in der Skalenscheibe sichtbar

(vorne rechts) Klangregister schaltbar: Sprache / Solo / Orchester

(vorne links) abschaltbar: Lautsprecher / Magisches Auge + Rauschunterdrückung / Raumklang

NF - Endverstärker EL84 (5,6 Watt)

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

Originalpreis 429,- / 409,- DM / BRD

(Chassis auch in Scerzo M 7618 (helle Skala) / 7619 (braune Skala))

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

Stereo Spitzensuper

Melodia M 818 (M818)

technisch baugleich (Gehäuse anders) mit

Melodia 819

(Graetz Nr. 90337)

(NF) stereo

9 Röhren (mit Gleichrichter)

ca. 73W Leistungsverbrauch

Gehäuse BxHxT 644x377x270mm

13 kg

LW 140 - 355 kHz

MW 510 - 1650 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne  für MW und LW von hinten drehbar und abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Breitband - Dipolantenne für UKW

feldstärkeabhängige Rauschunterdrückung auf UKW

Raumklang

Ausgangsleistung 2x 4,5W ?

Oval- Breitband-Lautsprecher 17x26cm (5346)

2x Oval Hochtonlautsprecher 13x18cm (65700)

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar

schaltbar : Sprache / Solo / Orchester

Stereo / Magisches Auge / Raumklang

7 Tasten: AUS / TA / FA / LW / MW / KW / UKW

Rahmenchassis - gedruckte Schaltung (Leiterplatte)

2x NF - Endverstärker 2x EL84

NF - Vorstufe ECC83

AM Demodulator / Ratiodetektor / Rauschsuppressor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) (Siemens) B250C125 flach

Originalpreis 409,- (Nussbaum natur, matt +10,-) Melodia "M" 429,- DM / BRD

(Chassis auch in Cantilene M 7818)

In den Graetz - Nachrichten von heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1960 / 1961

Wechselstrom - Super

Melodia M 918 (M918)

technisch baugleich (Gehäuse anders) mit

Melodia 919

(NF) stereo

(Graetz Nr. xxxxx)

9 Röhren einschließlich Gleichrichter

ca. 75W Leistungsverbrauch

Gehäuse BxHxT 644x377x270mm

xxx kg

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,8 m

UKW 87,5 - 100,5 MHz

Ferritantenne drehbar und abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Breitband - Dipolantenne für UKW und KW

feldstärkeabhängige Rauschunterdrückung auf UKW

Raumklang

2x Oval- Breitband Lautsprecher 17x26cm (68115)

2x Hochton-Lautsprecher 6cm (68033)

Bass- und Höhenregister mit beleuchtetem Schauzeichen in der Skalenscheibe sichtbar

(vorne rechts) Klangregister schaltbar: Sprache / Solo / Orchester

(vorne links) abschaltbar: Lautsprecher / Magisches Auge + Rauschunterdrückung / Raumklang

Rahmenchassis - gedruckte Schaltung (Leiterplatte)

2x NF - Endverstärker 2x EL84

NF - Vorstufe ECC83

AM Demodulator / Ratiodetektor / Rauschsuppressor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C125 (Siemens)

Originalpreis 499,- DM / BRD ?

(Chassis auch in Cantilene M 7918 / 7919)

In den Graetz - Nachrichten von heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 / 1962

Stereo - Spitzensuper

Melodia 1017

(NF) stereo

(Graetz Nr. xxxxx)

9 Röhren einschließlich Gleichrichter

ca. 70W Leistungsverbrauch

Gehäuse BxHxT 610x357x270mm

xxx kg

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,8 m

UKW 87,5 - 100,5 MHz

Ferritantenne drehbar und abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Breitband - Dipolantenne für UKW und KW

feldstärkeabhängige Rauschunterdrückung auf UKW

Raumklang

2x Oval- Breitband Lautsprecher 17x26cm (68115)

2x Hochton-Lautsprecher 6cm (68033)

Bass- und Höhenregister mit beleuchtetem Schauzeichen in der Skalenscheibe sichtbar

schaltbar :

Sprache / Solo / Orchester

Lautsprecher / Magisches Auge / Raumklang

Rahmenchassis - gedruckte Schaltung (Leiterplatte)

2x NF - Endverstärker 2x EL84

NF - Vorstufe ECC83

AM Demodulator / Ratiodetektor / Rauschsuppressor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C125 (Siemens)

Originalpreis xxx,- DM / BRD ?

(Chassis auch in Moderato 61017, Scerzo 71017, Maharadscha F483D)

In den Graetz - Nachrichten von 1953 heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962 / 1963

Wechselstrom - Super

Melodia 1118

(NF) stereo

(Graetz Nr. xxxxx)

(Graetz) SEL / ITT

8 Röhren (einschließlich Gleichrichter)

ca. 70W Leistungsverbrauch

Gehäuse BxHxT 600x340x250mm

xx kg

LW 140 - 355 kHz

MW 510 - 1600 kHz

KW  16,3 - 51,8 m

UKW 87,5 - 104 MHz

Ferritantenne für MW abschaltbar

6 Kreise AM / ZF 460 kHz

2-fach abgestimmt

10 Kreise FM / ZF 10,7 MHz

2-fach abgestimmt

Ratiodetektor



Gehäuseantenne für alle Bereiche

Ausgangsleistung 2x 3,2W

2x Oval-Breitband- Lautsprecher (26x13 cm) kombiniert jeweils mit Hochton-Lautsprecher mittig montiert (71136)



Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

Register schaltbar : Sprache / Solo / Stereo / FA

10 Tasten (einschließlich Klangregister)

Rahmenchassis - gedruckte Schaltung (Leiterplatte)

2x NF - Endverstärker EL84

NF - Vorstufe ECC83

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C125 (Siemens)

Halbleiter :

Ratiodetektor 2x OA79 (Paar)

Originalpreis xxx,- DM / BRD ?

(Chassis auch in Grazioso 41118, Moderato 61118, Scerzo 71118, Maharadscha F583)

In den Graetz - Nachrichten von heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1963 / 1964

Stereo - Großsuper

Melodia 1216

(Graetz Nr. xxxxx)

(Graetz) SEL / ITT

7 Röhren (einschließlich Gleichrichter)

ca. 70W Leistungsverbrauch

Gehäuse BxHxT 690x298x225mm

xxx kg

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,8 m

UKW 87,5 - 104 MHz

Ferritantenne drehbar und abschaltbar

6 Kreise AM / ZF 460 kHz

2-fach abgestimmt

10 Kreise FM / ZF 10,7 MHz

2-fach abgestimmt

Ratiodetektor



Gehäuseantenne für alle Bereiche



2x Oval - Lautsprecher 13x26 cm (71136)

Bass und Höhenregister mit Schauzeichen

schaltbar : stereo

FM - Multiplex - Decoder 1265 mit Stereo - Indikator (EC 92) - auch nachrüstbar

Rahmenchassis - gedruckte Schaltung (Leiterplatte)

2x NF - Endverstärker ELL80

NF - Vorstufe ECC83

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C100 (Siemens)

Halbleiter :

Ratiodetektor 2x AA113 (Paar)

AM Demodulator OA179

Originalpreis xxx,- DM / BRD ?

(Chassis auch in Musica 1214, Potpourri 41216, Potpourri M 41216M)

In den Graetz - Nachrichten von heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1964 / 1965

Stereo-Großsuper

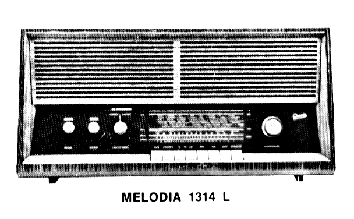

Melodia 1314L

(Graetz Nr. xxxxx)

(Graetz) SEL / ITT

7 Röhren (einschließlich Gleichrichter)

ca. 50W Leistungsverbrauch

Gehäuse BxHxT 620x300x215mm

11 kg?

LW 140 - 370 kHz

MW 510 - 1640 kHz

KW  16 - 51,7 m

UKW 87,5 - 104 MHz



6 Kreise AM / ZF 460 kHz / 2-fach C- abgestimmt

Ferritantenne für LW und MW

10 Kreise FM / ZF 10,7 MHz  2-fach C- abgestimmt

Ratiodetektor



Gehäuseantenne für alle Bereiche

2 x 4,5 Ohm 5W Oval-Bass-Lautsprecher LP 1326/19/90 AF

Bass und Höhenregister mit Schauzeichen

schaltbar : Sprache-Taste

NF - Stereo (schaltbar)

HF - Stereo vorbereitet (Steckplatz für Decoder 1269), teilweise mit Stereodecoder 1269 ausgeliefert

Rahmenchassis - gedruckte Schaltung (Leiterplatte)

2x NF - Endverstärker ELL80

NF - Vorstufe ECC83

Magisches Band EMM803

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C100 (Siemens)

Halbleiter :

Ratiodetektor 2x AA113 (Paar)

Originalpreis 548,- DM / BRD ?

(Chassis auch in Musica 1316L)

In den Graetz - Nachrichten von heißt es:
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1965 / 1966 / 1967

Stereo - Luxus - Super

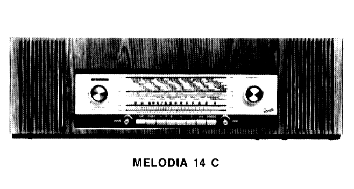

Melodia 14C

(Graetz Nr. xxxxx)

technisch baugleich (Gehäuse anders) mit

Melodia 14F

(Graetz Nr. xxxxx)

(Graetz) SEL / ITT

7 Röhren

ca. 65W Leistungsverbrauch

Gehäuse BxHxT 752x224x192mm

9,8 kg

LW 140 - 370 kHz

MW 510 - 1640 kHz

KW  16 - 51,7 m

UKW 87 - 104 MHz

Ferritantenne für LW und MW

6 Kreise AM / ZF 460 kHz

2-fach abgestimmt

10 Kreise FM / ZF 10,7 MHz

2-fach abgestimmt

Ratiodetektor



Gehäuseantenne für alle Bereiche

Ausgangsleistung 2x 3,3W

2x Oval-Breitband Lautsprecher (LP 1318)



Bass- und Höhenregler



schaltbar :

Sprache / Stereo



8 Tasten: AUS / mono-stereo / TA / LW / MW / KW / UKW / Sprache



FM - Multiplex - Decoder 790901, 790902 - auch nachrüstbar

Rahmenchassis - gedruckte Schaltung (Leiterplatte)



2x NF - Endverstärker EL84

NF - Vorstufe ECC83

Magisches Band EMM803

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C185 (Siemens)

Halbleiter :

Ratiodetektor 2x AA113 (Paar)

Holzgehäuse Nussbaum matt oder Rüster matt

Originalpreis xxx,- DM / BRD ?

In den Graetz - Nachrichten von 1965 heißt es:

Melodia repräsentiert den neuen Typ des Vollstereo- Großsupers mit abnehmbarem rechten Lautsprecherteil. Sie können ihn nach den räumlichen Erfordernissen aufstellen und dadurch die Stereobasis verbreitern.



Zum Ende der 60er Jahren wurde noch einmal eine Serie vom Stereo-Steuergerät mit dem Namen "Melodia" (Melodia 300 / Melodia 301 / Melodia electronic 302) produziert, dieses allerdings voll transistoriert / halbleiterbestückt. Diese Geräte stellten einen einfachen aber leistungsfähigen Receiver mittlerer Größe der Stereo-Anlagen der Saison 1969 bis 1973 dar. Die Technik stammt aus dem Entwicklungslabor der SEL / ITT. Das Schwesterngerät der Marke ITT / Schaub Lorenz ist die Stereo-Anlage HiFi 3000.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1969 / 1970

Komplett - Stereo - Anlage / Receiver / Stereo Steuergerät

Melodia 300

Typ: 52530111 (Nußbaum) / 52530117 (Schleiflack altweiß)

(ohne Lautsprecher)

(Graetz) SEL / ITT

Leistungsbedarf ca. 8-30 Watt

Gehäuse BxHxT 416x118x212 mm

4 kg

Originalpreis 498,- DM / BRD ?

LW 146 bis 285 kHz

MW1 510 bis 1605 kHz

MW2 989 bis 1630 kHz

KW1 5,8 bis 6,37 MHz (49m)

KW2 6,82 bis 18,21 MHz (16m - 41m)

UKW 87,5 MHz bis 104 MHz



7 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

Ferritantenne für MW und LW



12 Kreise FM / ZF 10,7 MHz

4-fach "C"

Netzantenne (abschaltbar) für K und UKW

Ausgangsimpedanz: 4 bis 16 Ohm

Ausgangsleistung:

2x 10 W an 4,5 Ohm bei K<10% (Dauerton)

 2x 15 W an 4,5 Ohm bei K<10% (Musik)

Frequenzgang: 20 Hz - 30 kHz +/- 3 dB

Dämpfungsfaktor: >20

Klang-Einsteller für Höhen und Tiefen je +10 / -20 dB



Entzerrervorverstärker für magnetische Abtastsysteme kann nachgerüstet werden (steckbar)

Halbleiter:

IC:

Transistoren: 27

Dioden: 18

Gleichrichter: 2

Dekor "Nussbaum hell matt" oder "Schleiflack altweiß"



Skala: Nr.: 6462/53/03 a/b (Firma Knötig, 705 Waiblingen)

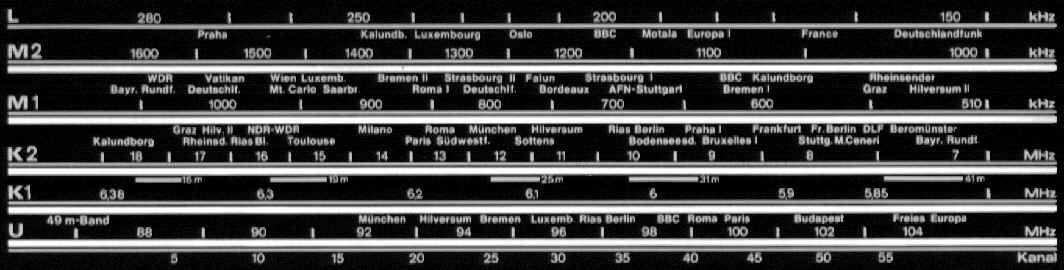

Die Skala vom "Melodia 300".


Startseite ] Nach oben ] Lautsprecher usw. ] Graetzor bis 1938 ] Graetz 1938 bis 1941 ] Graetz 1941 bis 1945 ] VE301 / DKE ] Berlin 1945 bis 1951 ] Altena 1946 bis 1951 ] Die 150er Serie ] Die 160er Serie ] Die 170er Serie ] Die Allstrom Super ] Die Comedia Serie ] Die Musica Serie ] [ Die Melodia Serie ] Die Sinfonia Serie ] Die Fantasia Serie ] Die Canzonetta Serie ] Die Polka Serie ] Die Komtess Serie ] Die kleinsten Super ] Phono - Super ] Musik - Truhen ] Export ] RCA und Graetz ] UKW ] 4R von Graetz ] Der Schallkompressor ] stereo ] Transistorgeräte ] Uhrenradios ] nach 1961 ] anderes als Radio ] Fernsehgeräte ] Werbung ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: jens.dehne@graetz-radio.de
Copyright © 2000 bis 2023 Jens Dehne - Planegg
Stand: Mai 2023
