In den späten 20er Jahren wurden unter der Marke "Graetz" verschiedene rundfunktechnische Bauteile und Geräte angeboten.

Nicht restlos geklärt ist, ob diese Teile und Geräte auch unter der Ehrich & Graetz AG hergestellt wurden. Zumindest bei einigen Teilen besteht der begründete Verdacht, dass dies zugekauft wurden und auch unter der Marke "Graetz" angeboten wurden.

Besonders in Katalogen von "Radio-Diehr" aus Berlin finden sich viele Angebote der Marke Graetz.

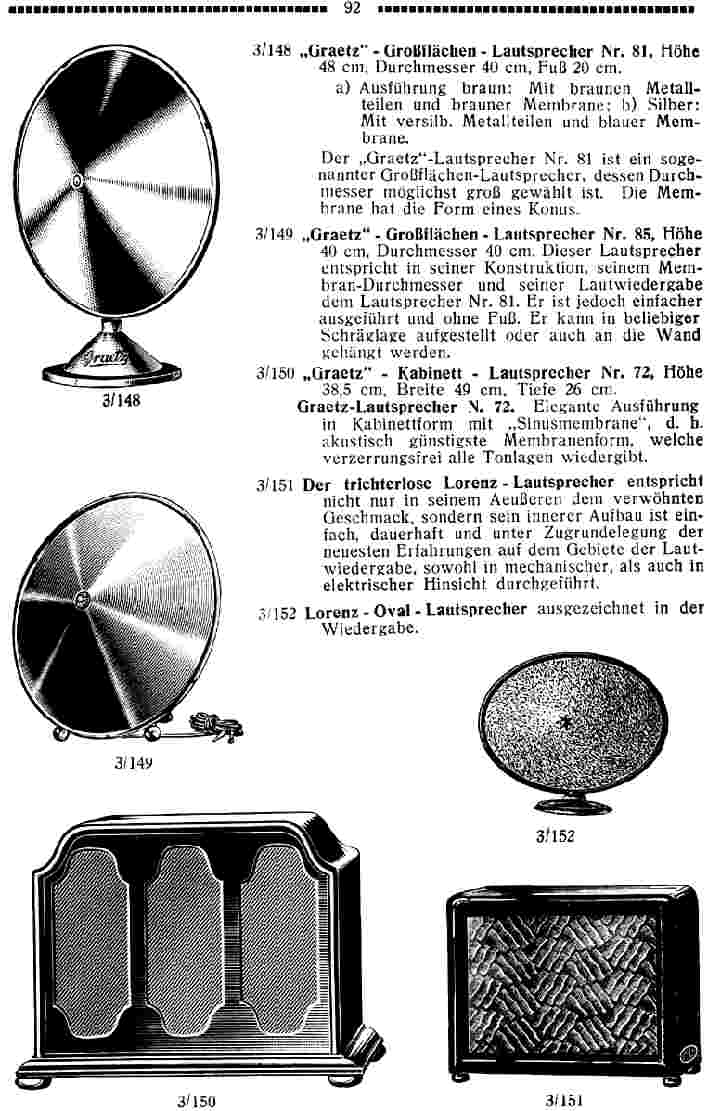

Hier ein Auszug von "Radio - Diehr" aus dem Jahre 1928/1929:   (Dank an Uwe R. für den Scan)

Eine kleine Auswahl möchte ich hier dem interessierten Technikfreund präsentieren, gern nehme ich weitere Hinweise und Ergänzungen entgegen.

Graetz-Lautsprecher:

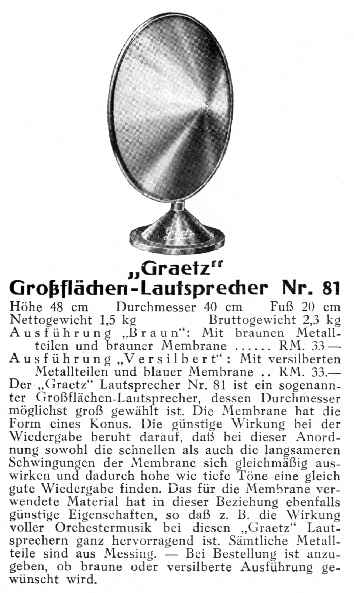

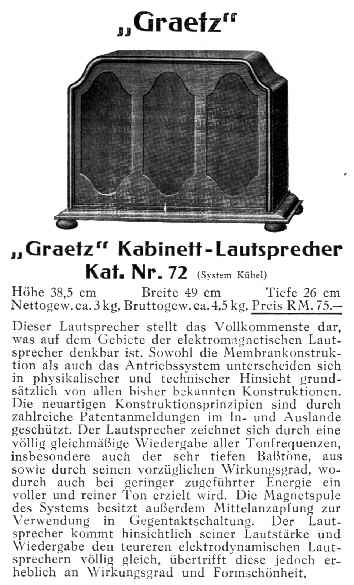

Graetz "Kabinett-Lautsprecher" Nr. 72 (System Kübel) und "Großflächen-Lautsprecher" Nr. 81

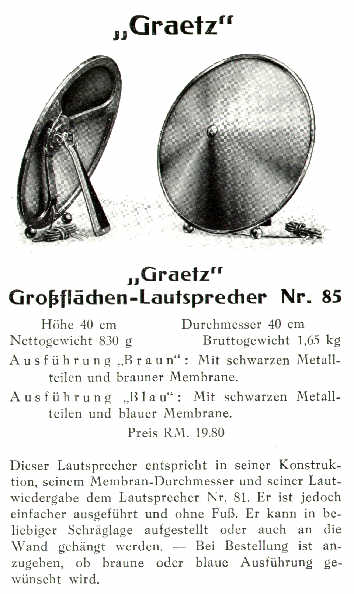

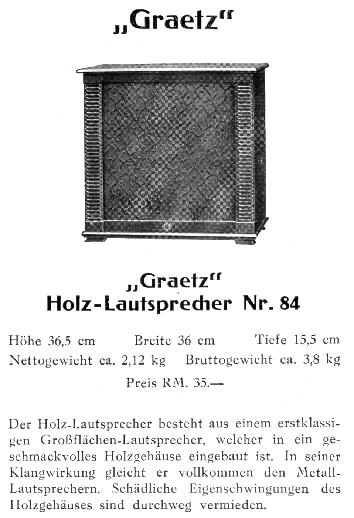

Graetz "Holz-Lautsprecher" Nr. 84 und "Großflächen-Lautsprecher" Nr. 85

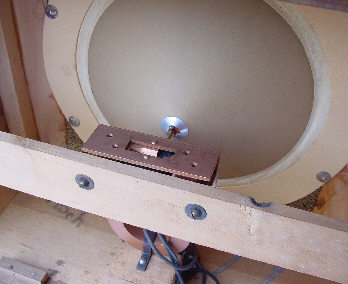

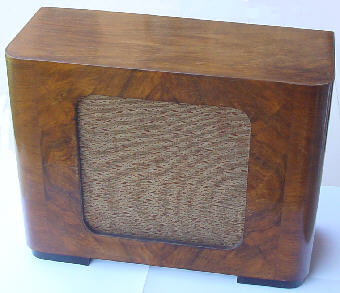

Graetz "Kabinett-Lautsprecher" Nr. 99 :

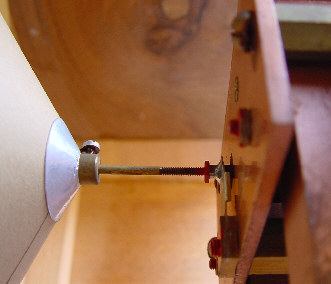

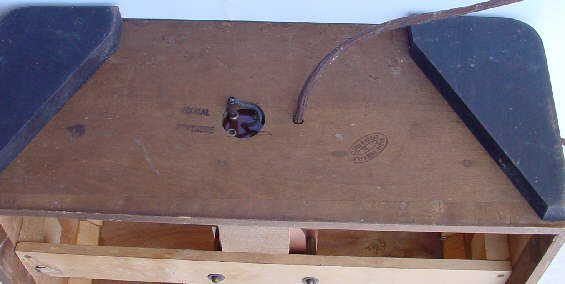

Interessante Ansichten:

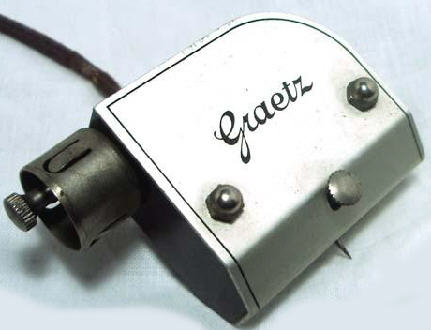

Graetz-Schalldosen:

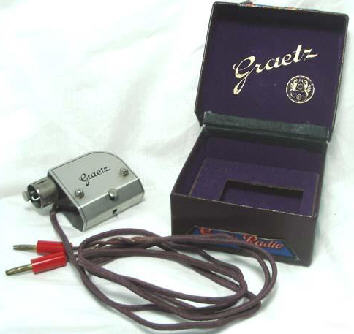

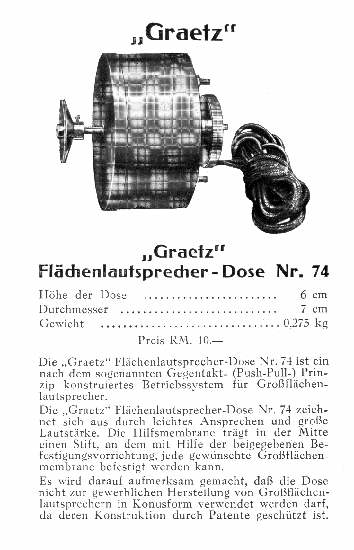

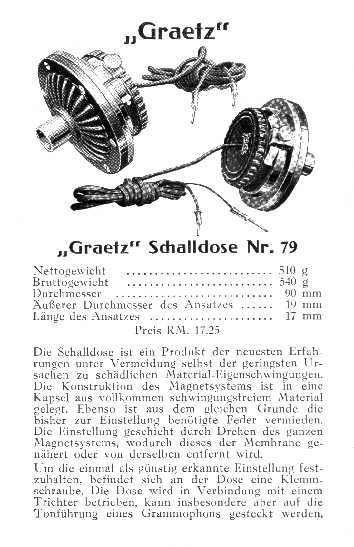

Graetz "Flächenlautsprecher-Dose" Nr.74 und "Schalldose" Nr.79

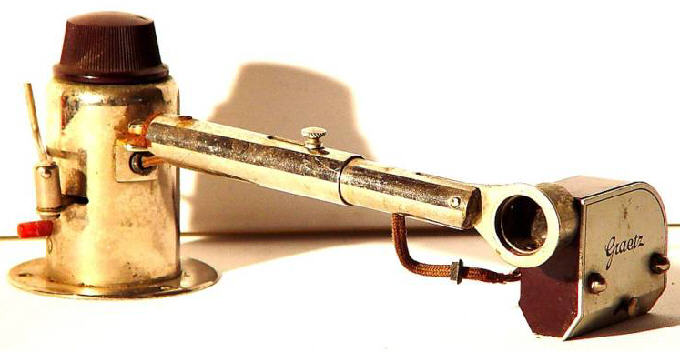

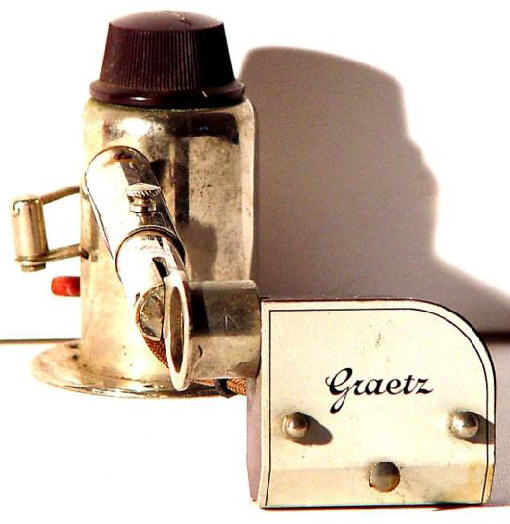

Graetz-Tonabnehmer:

Quelle der Abbildungen sind hier ältere ebay-Auktionen.

Graetz-Radiobauteile:



Graetz-Carter Radiobauteile wie Heizwiderstände, Potentiometer, Hochohm-Widerstände, Hochohm-Potentiometer und Lautstärkeregler.

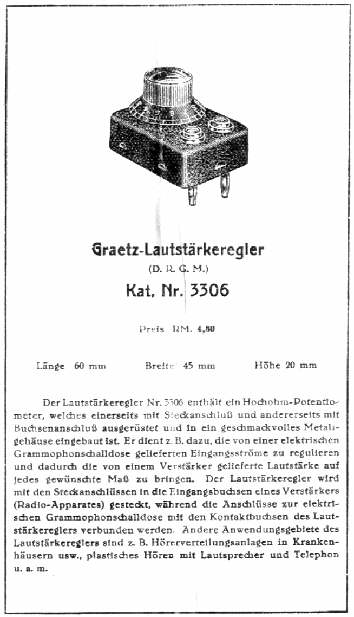

Hier ein Graetz-Lautstärkeregler Nr.3306:

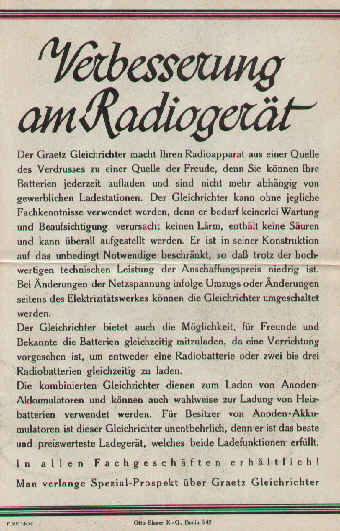

Graetz Gleichrichter:

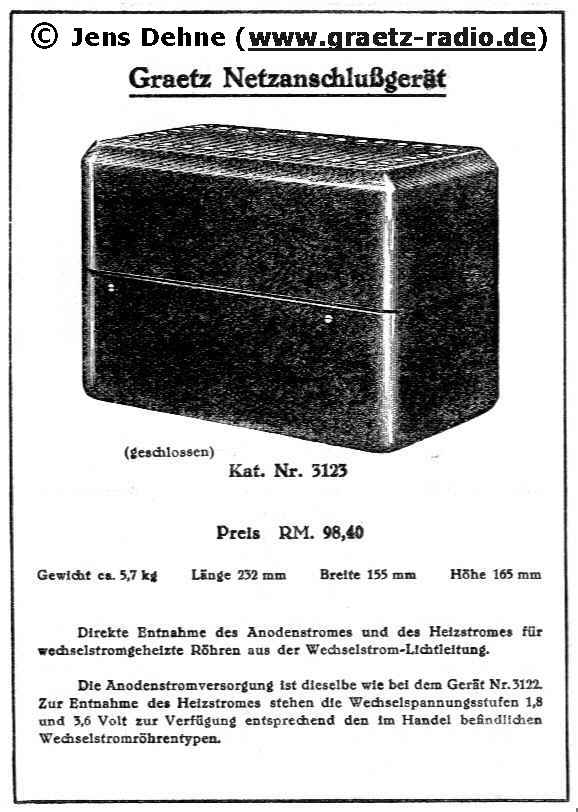

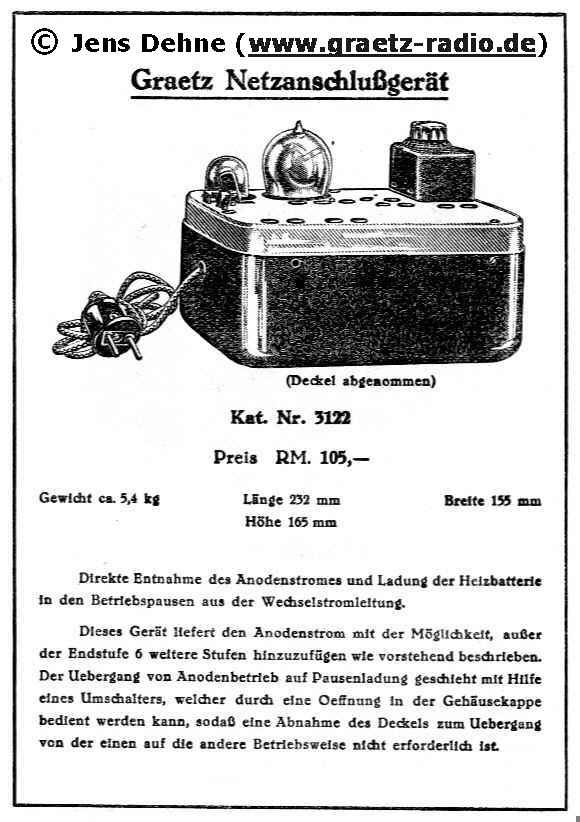

Graetz Netztanschlussgeräte:

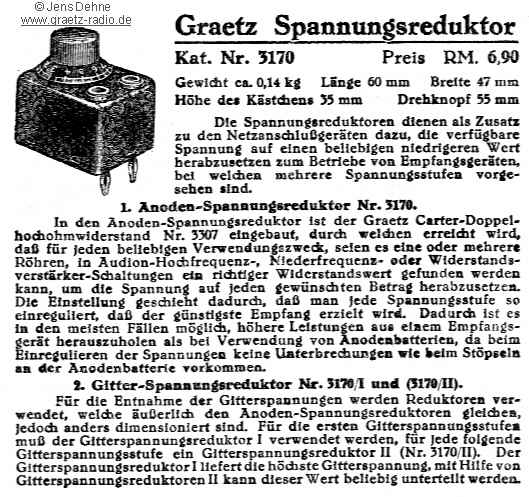

Graetz Spannungsreduktor:



Mit der Übernahme der Firma "Elektrowatt" ( Watt Elektrizitäts-AG) aus Dresden durch Übernahme der Mehrheitsanteile durch die "Graetz AG" und anschließender Firmierung in "Elektro-Watt G.M.B.H." (Fabrikation hochwertiger Rundfunkapparate) konnte Graetz auch "eigene" Radiogeräte anbieten. Die ersten Geräte unter Graetz kamen auch unter der Bezeichnung "Graetzofon" auf den deutschen Markt.

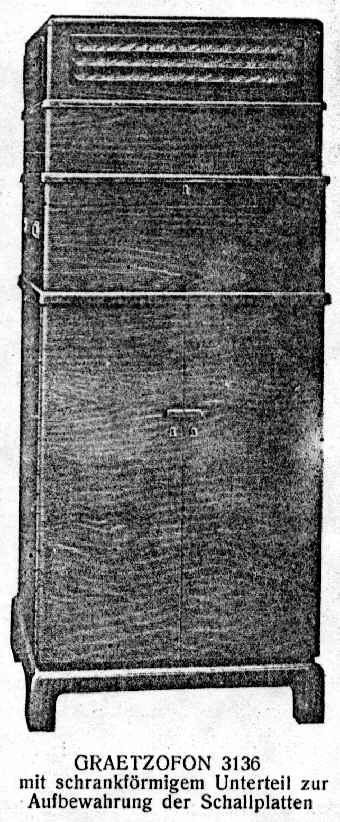

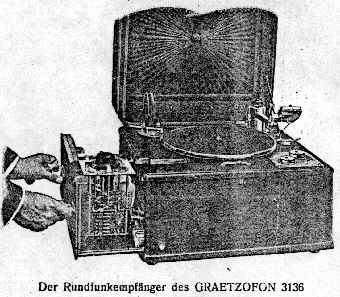

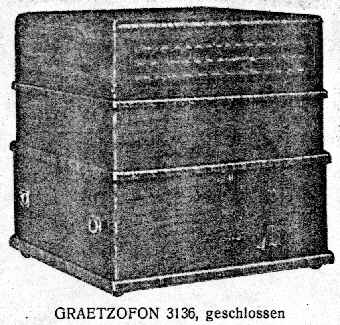

Werbung für die Radio-Plattenspielerkombination GRAETZOFON 3136 etwa aus dem Jahre 1931 - ein 4-Röhren Geradeausempfänger.

Hergestellt wurde dieses Gerät in 2 Ausführungen, ein reines Gleichstromgerät und ein Wechselstromgerät, von der Firma "Elektro-Watt GmbH" im Auftrag und für die Graetz AG in Berlin.

Die Schallplatten werden durch die GRAETZ Elektrodose Nr. 69 in Verbindung mit dem Elektrodosen-Arm Nr. 68 abgetastet. In diesem Elektrodosen-Arm sind der Lautstärkeregler, der Motoreinschalter und ein selbsttätiger Motorausschalter mit zwangsläufiger Plattenteller-Bremsbeschleunigung eingebaut. (Auszug aus der Werbung um dieses Gerät 1931)


Graetzofon 3136 W (Wechselstromgerät) erste Ausführung (bis Nummer 3099) Link RMorg

Preis ohne Unterteil und ohne Röhren 580,- RM

Ein zum Apparat passendes schrankförmiges Unterteil 98,- RM

Der Telefunken Röhrensatz RGN1500, RE604, REN1004, REN904 kostet 67,50 RM (Reichsmark)



Graetzofon 3136 W (Wechselstromgerät) zweite Ausführung (bis Nummer 3100) Link RMorg

Preis ohne Unterteil und ohne Röhren 490,- RM

Ein zum Apparat passendes schrankförmiges Unterteil 80,- RM

Der Röhrensatz Philips PH506, RE604, REN904, REN904 kostet 58,50 RM (Reichsmark)



Graetzofon 3136 G (Gleichstromgerät) Link RMorg

Preis ohne Unterteil und ohne Röhren 460,- RM

Ein zum Apparat passendes schrankförmiges Unterteil 80,- RM

Der Röhrensatz REN 1821, REN1821, REN1822, REN1822 kostet 62,- RM (Reichsmark)



Alle diese Geräte sind mit einem elektromagnetisch gesteuerten 4-poligen Lautsprecher ausgestattet, welcher in der Haube des Gerätes eingebaut ist. Ein Anschluss für einen Zusatzlautsprecher ist am Gerät vorhanden; empfohlen wurde der Groß-Lautsprecher Nr. 95, hängende Ausführung mit zwei nach allen Seiten strahlenden, hochwertigen 4-poligen Lautsprecher - Kraftsystemen.

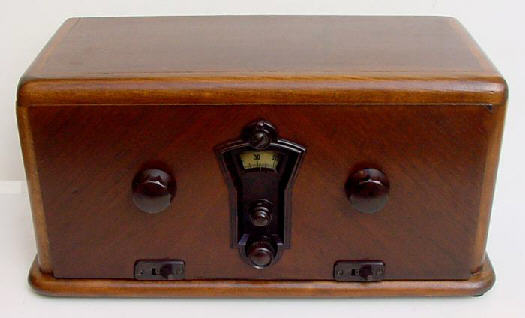

Ein weiteres Radiomodell aus dem Hause "Elektrowatt" ist der Typ 3137, siehe auch diese Modellseite:

Ein Wechselstromgerät ohne eingebauten Lautsprecher, bestückt mit den Röhren REN904, REN904, RE134 und RGN504.
