In Altena / Westfalen gründete Erich Graetz mit seinem Bruder Fritz Graetz 1948 die "Graetz KG". Schon 1946 begann man hier in Altena mit der Produktion von PETROMAX - Lampen. Die Radiogeräteproduktion lief hier in Altena erst 1949 wieder richtig an, als gerade die Bundesrepublik Deutschland gegründet wurde.

Die frühen Graetz - Radios aus Altena (gefertigt in der "neuen" GRAETZ KG) sind hier dargestellt:

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1947 / 1948

Wechselstrom - Super

77 GW (77GW)

gefertigt in der "neuen" GRAETZ KG in Altena

Graetz Nr. xxxx

4 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 480x320x230mm

7,5 kg

Originalpreis xxx,- DM

LW 700 - 2050m

MW 188 - 585m

KW 14,5 - 51,1m



Wellenschalter rechts

6 Kreise AM / ZF 472 kHz / 2-fach "C" abgestimmt

Lautsprecher rund, nach vorn gerichtet



Klangregler seitlich links



Tonabnehmer anschaltbar



NF - Endverstärker / AM Demodulator UBL3

NF - Vorverstärker / AM ZF Verstärker UCH5

AM Eingangsstufe - AM Oszillator UCH5



Gleichrichter für die Anodenspannung UY3

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1947 / 1948

Wechselstrom - Super

77 W (77W)

gefertigt in der "neuen" GRAETZ KG in Altena

Graetz Nr. xxxx

4 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 480x320x230mm

8,5 kg

Originalpreis xxx,- DM

LW 700 - 2050m

MW 188 - 585m

KW 14,5 - 51,1m



Wellenschalter rechts

6 Kreise AM / ZF 472 kHz / 2-fach "C" abgestimmt

Lautsprecher rund, nach vorn gerichtet



Klangregler seitlich links



Tonabnehmer anschaltbar



NF - Endverstärker / AM Demodulator EBL1

NF - Vorverstärker / AM ZF Verstärker ECH4

AM Eingangsstufe - AM Oszillator ECH4



Gleichrichter für die Anodenspannung AZ1

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1948 / 1949

Allstrom - Super

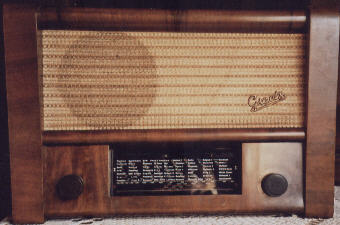

77 GW 5 (77GW5)

gefertigt in der "neuen" GRAETZ KG in Altena

Graetz Nr. xxxx

5 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 480x320x230 mm

7,5 kg

Originalpreis 585,- DM?

LW 700 - 2050m

MW 188 - 585m

KW 14,5 - 51,1m



Wellenschalter rechts

6 Kreise AM / ZF 472 kHz / 2-fach "C" abgestimmt

Lautsprecher rund, nach vorn gerichtet



Klangregler seitlich links



Tonabnehmer anschaltbar



NF - Endverstärker / AM Demodulator UBL3

NF - Vorverstärker UF5

AM ZF Verstärker UF5

AM Eingangsstufe - AM Oszillator UCH5



Gleichrichter für die Anodenspannung UY3

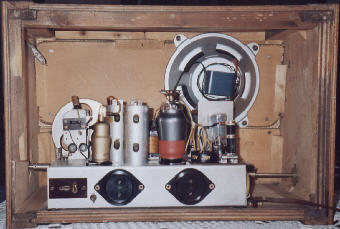

 Dank Herrn Huwer für die Bilderspende !
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1948 / 1949

Wechselstrom - Super

77 W 5 (77W5)

Graetz Nummer 3012

gefertigt in der "neuen" GRAETZ KG in Altena

Graetz Nr. 3012

5 Röhren (mit Gleichrichter)

Leistungsverbrauch

Gehäuse BxHxT 480x320x230 mm

8,5 kg

Originalpreis 565,- DM?

LW 700 - 2050m

MW 188 - 585m

KW 14,5 - 51,1m



Wellenschalter rechts

6 Kreise AM / ZF 472 kHz / 2-fach "C" abgestimmt

Lautsprecher rund, nach vorn gerichtet



Klangregler seitlich links



Tonabnehmer anschaltbar



NF - Endverstärker / AM Demodulator EBL1

NF - Vorverstärker EF9

AM ZF Verstärker EF9

AM Eingangsstufe - AM Oszillator ECH4



Gleichrichter für die Anodenspannung AZ1

Chassisansicht Graetz Super 77W5

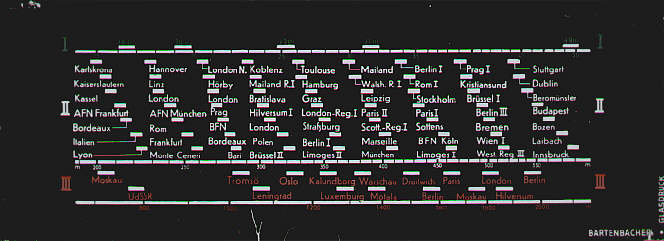

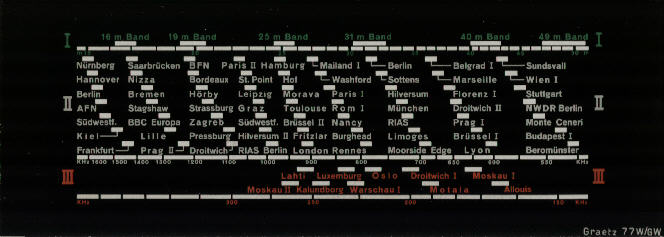

Die Skalenscheibe der frühen Graetz Modelle 77W, 77GW, 77W5 und 77GW5 mit 3 Bereichen:

... auch diese Seite ist eine (ewig) Baustelle, denn gerade die frühen Nachkriegsjahre sind sehr wenig mit Dokumenten belegt ...
