Immer wieder erscheinen Radiogeräte mit dem Logo "RCA" auf Skalenscheibe und Rückwand, welche eine auffallende Ähnlichkeit zu Graetz - Radios aus verschiedenen Serien haben.

Was hat es damit auf sich? Sind das RCA-Geräte oder doch Graetz-Geräte? Wer hat diese Geräte hergestellt und vor allem wo wurden diese Radios gebaut?

Die gesammelten Informationen wollen wir Ihnen nicht vorenthalten, ich möchte Sie aber gleichzeitig bitten, uns Ihre Informationen mitzuteilen.

Kennen oder besitzen Sie diese oder andere Graetz-RCA - Geräte? Schreiben Sie uns bitte eine Mail - vielen Dank!

So sind Kooperationen mit Graetz und "RCA" (USA) bekannt, einige unter dieser Marke gebauten Radiogeräte enthalten ein originales Graetz-Radio Chassis. Im Vergleich zu deutschen Geräten entsprechender Serien gibt es aber Modifikationen. Oft sind mehrere gespreizte Kurwellenbänder neben der Mittelwelle und Langwelle zu finden. Der FM bereich, wenn vorhanden, ist nicht selten bis 108 MHz ausgeführt. Phonoeingänge (TA; PU) sind bei einigen Modellen mit einem eingebauten Entzerrer für magnetische Tonabnehmer versehen.

Auf dem Typenschild eines solchen "RCA Gerätes" ist häufig folgende Angabe zu finden: MADE IN WESTERN GERMANY FOR Radio Fernseh Elektro G.m.b.H. (AN ASSOCIATED COMPANY OF RADIO CORPORATION OF AMERICA)

Hier eine Auswahl von Geräten der Marke "RCA VICTOR", aber (vermutlich / augenscheinlich) von Graetz gebaut:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1957

Batterie - Super

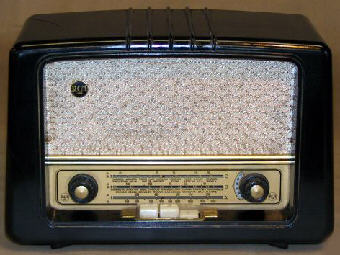

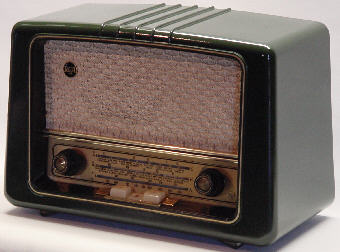

RCA Model 67 QB 43

(67QB43)

EXPORT



4 Röhren

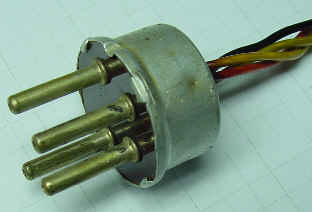

Leistungsbedarf ca. 1,6W / 90V DC 10mA / 1,4VDC 120mA



Gehäuse: BxHxT 14,2"x9,4"x6,9"

Gewicht : xx lbs

Bereich "A" MW 520 - 1605 kHz

Bereich "B" KW 49m bis 130m (2200-7000 kHz)

Bereich "C" KW 16m bis 41m (7000-19000 kHz)



Wurfantenne für MW und KW



Kurzwellenlupe



6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt ?

Bakelit / Duroplast - Gehäuse (grün eingefärbt bei diesem Modell)



Permanent - dynamischer 3W Rundlautsprecher 13cm

und

elektrostatischer Hochtonlautsprecher





Tonblende / Klangfarbenregler

Netzschalter mit Lautstärkeregler gekoppelt

3 Tasten - Bereich A  B  C

NF - Endverstärker 3C4 (DL96)

NF - Vorstufe / Demodulator 1AH5 (DAF96)

ZF - Verstärker 1AJ4 (DF96)

HF Eingangsstufe - Oszillator und Mischer 1L6

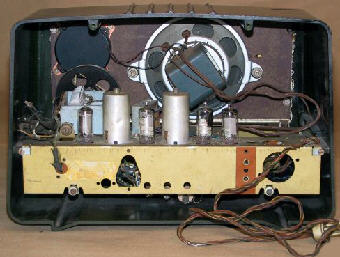

vor der Restauration:

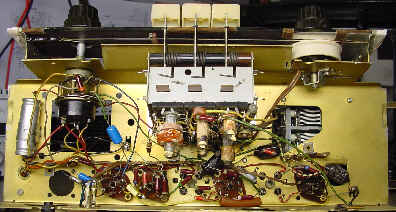

Chassis RC1137D

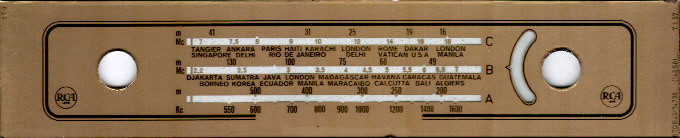

Skala 67QB43 (67QB43/14736 (14658) vom 1.7.57 / Initialen BSB)



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 195x ?

Wechselstrom - Super

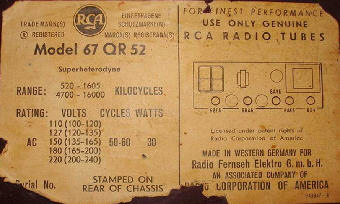

RCA Model 67 QR 52

(67QR52)

EXPORT

5 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT 310x225x155 mm

Gewicht : 9,3 lbs ?

Bereich "A / 1" MW 520 - 1605 kHz

Bereich "B / 2" KW xxm bis xxm (4700-16000 kHz)



Wurfantenne für MW und KW

Kurzwellenlupe

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt ?



Wir suchen die Reparaturdienstlisten für unser Museum !

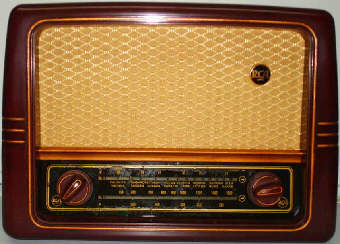

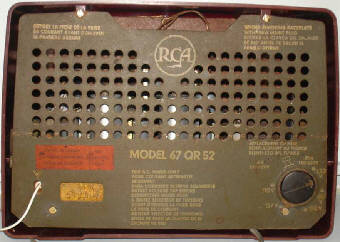

Danke für die Bilder, © Carlos Alves! Bakelit-Gehäuse

NF - Endverstärker 6AK6

NF - Vorstufe / Demodulator 6AV6 / EBC91

ZF - Verstärker 6BA6 / EF93

HF Eingangsstufe - Oszillator und Mischer 6BE6 / EK90



Gleichrichter für die Anodenspannung 6X4 / EZ90
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 195x ?

Wechselstrom - Super

RCA Model 67 QR 53 xx

(67QR53 xx)

EXPORT

5 Röhren ?

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx

Gewicht : xx lbs

Wir suchen Informationen über dieses Gerät!

Wenn Sie dieses Gerät kennen oder besitzen, freuen wir uns über Fotos des Gerätes von außen und innen und über Angaben zu Frequenz- und Wellenbereichen sowie der Röhrenbestückung.

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de





Bakelit-Gehäuse

Wir suchen die Reparaturdienstlisten für unser Museum !
NF - Endverstärker x

NF - Vorstufe / Demodulator x

ZF - Verstärker x

HF Eingangsstufe - Oszillator und Mischer x

Gleichrichter für die Anodenspannung x

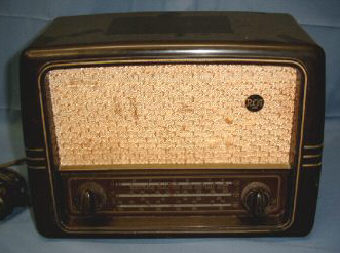

Quelle des Bildes ist eine ältere ebay - Auktionen

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1957 ?

Wechselstrom - Super

RCA Model 67 QR 53 W

(67QR53W)

EXPORT

5 Röhren

Leistungsbedarf ca. 30W

Gehäuse: BxHxT 16x13x10 inch

Gewicht : 16 lbs

Bereich "A" MW 520 - 1650 kHz

Bereich "B" KW 49m bis 130m (2200-7000 kHz)

Bereich "C" KW 13m bis 41m (7000-22000 kHz)



Wurfantenne für MW und KW

Kurzwellenlupe



6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt ?

Holzgehäuse



Permanent - dynamischer 3W Rundlautsprecher 13cm

Tonblende / Klangfarbenregler

Netzschalter mit Lautstärkeregler gekoppelt



3 Tasten - Bereich A  B  C



Wir suchen die Reparaturdienstlisten für unser Museum !
NF - Endverstärker 6AK6

NF - Vorstufe / Demodulator 6AV6 / EBC91

ZF - Verstärker 6BA6 / EF93

HF Eingangsstufe - Oszillator und Mischer 6BE6 / EK90



Gleichrichter für die Anodenspannung 6X4 / EZ90

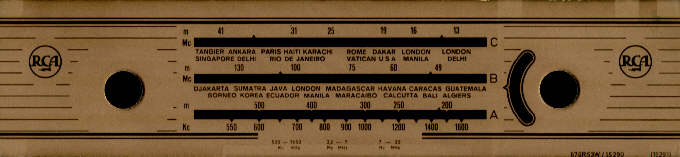

Skala 67QR53W

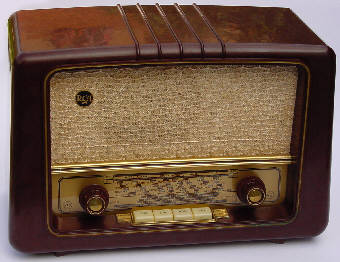

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 1957

Wechselstrom - Super

RCA Model 67 QR 63 FM

(67QR63FM)

EXPORT

5 Röhren

Leistungsbedarf ca. 35W

Gehäuse: BxHxT 14,2"x9,4"x6,9"

Gewicht : 20 lbs

LW 140 - 320 kHz

MW 510 - 1620 kHz

UKW 87,5 - 100 MHz

Ferritantenne für MW und LW

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

 Wurfantenne für UKW

11 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt / Ratiodetektor



Bakelit-Gehäuse



Permanent - dynamischer 3W Rundlautsprecher 13cm



Tonblende / Klangfarbenregler

Netzschalter mit Lautstärkeregler gekoppelt

4 Tasten - TA / LW / MW / UKW

NF - Endverstärker EL41

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

UKW - Vorstufe / Oszillator und Mischer ECC85

FM ZF-Verstärker / AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker / AM- Demodulator EF89

Trockengleichrichter (Selengleichrichter) B250C75 (flach)

Das Chassis (hier RC1174) ist weitestgehend Baugleich mit des Chassis des Graetz Komtess 214W.

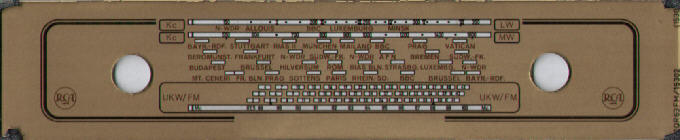

Skala 67QR63FM

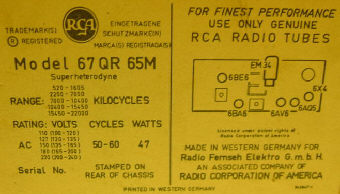

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison



Baujahr 195x ?

Wechselstrom - Super

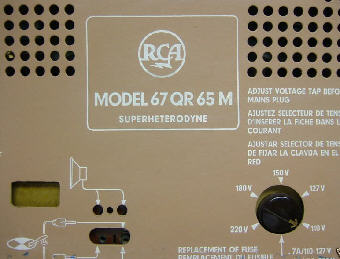

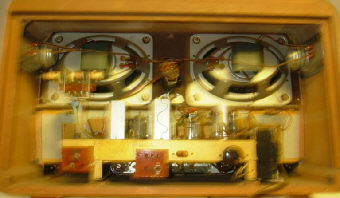

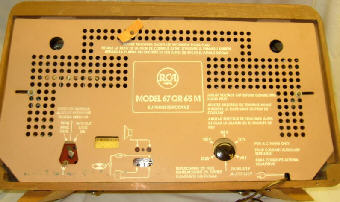

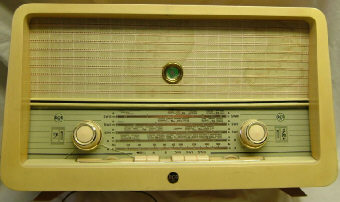

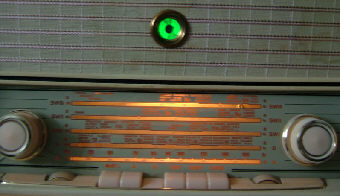

RCA Model 67 QR 65 M

(67QR65M)

EXPORT



6 Röhren



Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx

Gewicht : xx lbs

Bereich "A" MW 520 - 1605 kHz

Bereich "B" KW 49m bis 130m (2200-7000 kHz) ?

Bereich "SW1" KW xxm bis xxm (7000-10400 kHz) ?

Bereich "SW2" KW xxm bis xxm (10400-15450 kHz) ?

Bereich "SW3" KW xxm bis xxm (15450-22000 kHz) ?



Wir suchen die Reparaturdienstlisten für unser Museum !

NF - Endverstärker 6AQ5 / EL90

NF - Vorstufe / Demodulator 6AV6 / EBC91

Magisches Auge EM34

Eingangsstufe - Oszillator und Mischer 6BE6 / EK90

ZF - Verstärker 6BA6 / EF93



Gleichrichter für die Anodenspannung 6X4 / EZ90

Quelle der Bilder sind ältere ebay - Auktionen
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 195x ?

Wechselstrom - Super

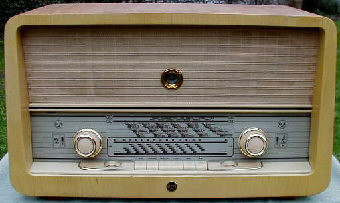

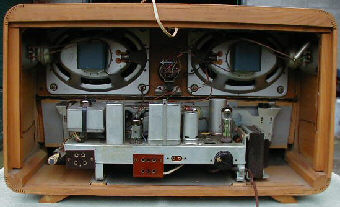

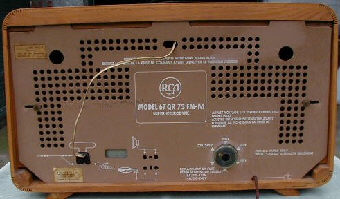

RCA Model 67 QR 73 FM M

(67QR73FM-M)

EXPORT



6 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx

Gewicht : xx lbs

Wir suchen Informationen über dieses Gerät!

Wenn Sie dieses Gerät kennen oder besitzen, freuen wir uns über Fotos des Gerätes von außen und innen und über Angaben zu Frequenz- und Wellenbereichen sowie der Röhrenbestückung.

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de.



Wir suchen die Reparaturdienstlisten für unser Museum !

NF - Endverstärker EL84 (5,6 Watt)

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) B250C75 flach

Quelle der Bilder sind ältere ebay - Auktionen

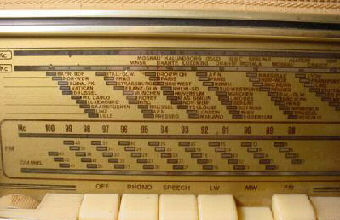

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 195x ?

Wechselstrom - Super

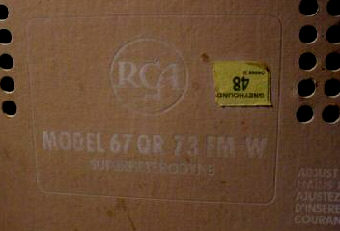

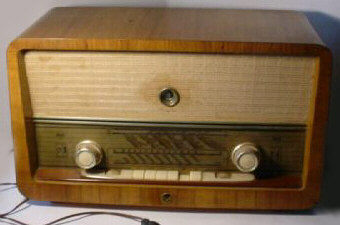

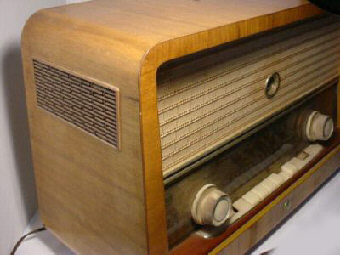

RCA Model 67 QR 73 FM W

(67QR73FM-W)

EXPORT



6 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx

Gewicht : xx lbs

Wir suchen Informationen über dieses Gerät!

Wenn Sie dieses Gerät kennen oder besitzen, freuen wir uns über Fotos des Gerätes von außen und innen und über Angaben zu Frequenz- und Wellenbereichen sowie der Röhrenbestückung.



Wir suchen die Reparaturdienstlisten für unser Museum !

Quelle der Bilder sind ältere ebay - Auktionen NF - Endverstärker EL84 (5,6 Watt)

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89



Trockengleichrichter (Selengleichrichter) B250C75 flach

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 195x ?

Wechselstrom - Super

RCA Model 67 QR 77

(67QR77)

EXPORT



7 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx

Gewicht : xx lbs

Bereich "A" MW 520 - 1605 kHz

Bereich "B" KW 49m bis 120m (2200-7000 kHz)

Bereich "SW1" KW 31m Band (9500-9775 kHz)

Bereich "SW2" KW 25m Band (11700-12000 kHz)

Bereich "SW3" KW 19m Band (15100-15500 kHz)

Bereich "SW4" KW 16m Band (17700-17900 kHz)

Bereich "C" KW 13m bis 41m (7000-22000 kHz)



HF - Vorstufe





Wir suchen die Reparaturdienstlisten für unser Museum !



NF - Endverstärker 6AQ5 / EL90

NF - Vorstufe / Demodulator 6AV6 / EBC91

Magisches Auge EM34

Eingangsstufe - Oszillator und Mischer 6BE6 / EK90

ZF - Verstärker 6BA6 / EF93



HF Vorstufe 6BA6 / EF93



Gleichrichter für die Anodenspannung 6X4 / EZ90

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 195x ?

Wechselstrom - Super

RCA Model 67 QR 77 M

(67QR77M)

EXPORT



7 Röhren

Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx

Gewicht : xx lbs

Bereich "A" MW 520 - 1605 kHz

Bereich "B" KW 49m bis 120m (2200-7000 kHz)

Bereich "SW1" KW 31m Band (9500-9775 kHz)

Bereich "SW2" KW 25m Band (11700-12000 kHz)

Bereich "SW3" KW 19m Band (15100-15500 kHz)

Bereich "SW4" KW 16m Band (17700-17900 kHz)

Bereich "C" KW 13m bis 41m (7000-22000 kHz)



HF - Vorstufe





Wir suchen die Reparaturdienstlisten für unser Museum !



NF - Endverstärker 6AQ5 / EL90

NF - Vorstufe / Demodulator 6AV6 / EBC91

Magisches Auge EM34

Eingangsstufe - Oszillator und Mischer 6BE6 / EK90

ZF - Verstärker 6BA6 / EF93



HF Vorstufe 6BA5



Gleichrichter für die Anodenspannung 6X4 / EZ90

RADIO CORPORATION OF AMERICA (RCA) RCA Victor Radio and "Victrola" Division

Dieses LOGO "RCA INTERNATIONAL" ziert die Front einiger Geräte:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 195x ?

Wechselstrom - Super

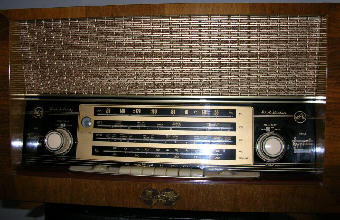

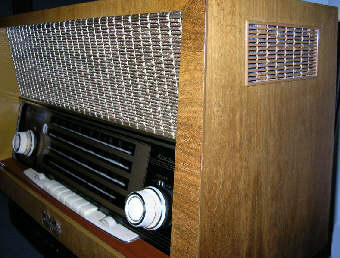

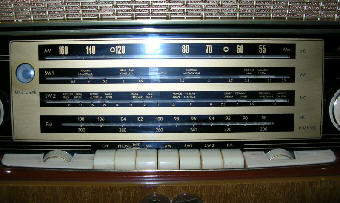

RCA Model 9 INT 1

(9INT1)

EXPORT



7 Röhren



Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx

Gewicht : xx lbs

??

AM 510 - 1620 kHz ?

SW-1 2 bis 6 MC ?

SW-2 6 bis 18 MC ?

UKW 88 - 108 MHz (Kanal 200 bis 300)



Ferritantenne drehbar und abschaltbar für MW und LW

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt ??

AM Bandbreite in 2 Stufen (ca.3,5/10 kHz) schaltbar (2 ZF Filter)

12 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt  ??

Ratiodetektor

eingebaute Dipolantenne für UKW

NF - Endverstärker 6BQ5 (5,6 Watt)

NF - Vorstufe / AM Demodulator / Ratiodetektor 6AK8

Magisches Auge 6CD7

UKW - Vorstufe / Oszillator und Mischer 12AT7

AM Eingangsstufe - AM Oszillator und Mischer 7AJ8

AM / FM - ZF - Verstärker 6DA6

AM / FM - ZF - Verstärker 6DA6



Trockengleichrichter (Selengleichrichter) SSF B250C100 flach

Wir suchen die Reparaturdienstlisten für unser Museum !

Quelle der Bilder sind ältere ebay - Auktionen

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

Baujahr 195x ?

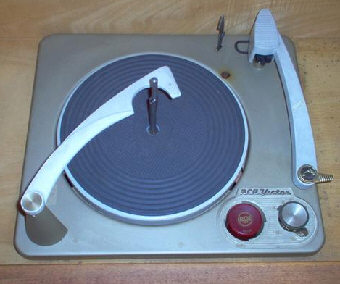

Wechselstrom - Super / Musiktruhe / Standgerät

RCA Model 9 INT 2

(9INT2)

EXPORT



7 Röhren



Leistungsbedarf ca. xxW

Gehäuse: BxHxT xx

Gewicht : xx lbs

??

AM 510 - 1620 kHz ?

SW-1 2 bis 6 MC ?

SW-2 6 bis 18 MC ?

UKW 88 - 108 MHz (Kanal 200 bis 300)



Ferritantenne drehbar und abschaltbar für MW und LW

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt ??

AM Bandbreite in 2 Stufen (ca.3,5/10 kHz) schaltbar (2 ZF Filter)

12 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt  ??

Ratiodetektor

eingebaute Dipolantenne für UKW

NF - Endverstärker 6BQ5 (5,6 Watt)

NF - Vorstufe / AM Demodulator / Ratiodetektor 6AK8

Magisches Auge 6CD7

UKW - Vorstufe / Oszillator und Mischer 12AT7

AM Eingangsstufe - AM Oszillator und Mischer 7AJ8

AM / FM - ZF - Verstärker 6DA6

AM / FM - ZF - Verstärker 6DA6



Trockengleichrichter (Selengleichrichter) SSF B250C100 flach

Wir suchen Informationen über dieses Gerät!

Wenn Sie dieses Gerät kennen oder besitzen, freuen wir uns über Fotos des Gerätes von außen und innen und über Angaben zu Frequenz- und Wellenbereichen sowie der Röhrenbestückung.

Kennt jemand dieses Gerät ? Bitte Info an den webmaster@del-service.de.

Wir suchen die Reparaturdienstlisten für unser Museum !

RCA Victor Plattenwechsler unter dem Deckel





Die "Marke" RCA /

Hier eine spätere "Kooperation" zwischen dem Röhrenwerk in Esslingen (SEL) und RCA:

Man fertigte im Röhrenwerk auch "amerikanische" Röhren mit dem Aufdruck "RCA"; abgebildet eine 6SH7 aus dem Jahre 1969 / 1970.

Die Firmengeschichte von RCA bei WIKIPEDIA und im Radiomuseum.org.

Interessant finde ich die RCA-jack Steckverbindung, viele kennen diese unter CHINCH (Cinch) - weit verbreite als Verbindungsstecker von Koaxialkabeln im Audiobereich seit der 1940er Jahre.

WIKIPEDIA gibt folgende Info zu "RCA": Die Radio Corporation of America (RCA) ist heute (2005) eine Handelsmarke, die von der Firma Thomson Consumer Electronics of France und der Firma Bertelsmann AG (seit 2004 Sony BMG) für einen Teil ihrer Produkte genutzt wird.

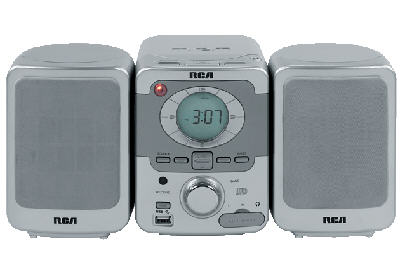

"RCA" heute, es gibt noch Radiogeräte dieser Marke, hier aktuelle Modelle aus 2006 / 2007 - den RS2046_L und den RS2135i_L

der RP5500i_E, ein MP3 - Digitalradio mit Uhr und Weckfunktion sowie

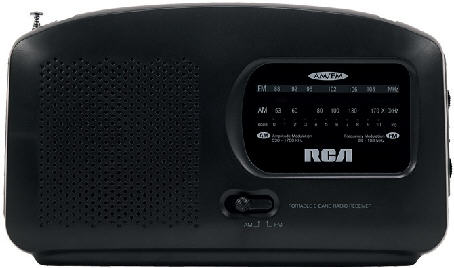

das AM / FM Portable Radio Modell RP7664


Startseite ] Nach oben ] Lautsprecher usw. ] Graetzor bis 1938 ] Graetz 1938 bis 1941 ] Graetz 1941 bis 1945 ] VE301 / DKE ] Berlin 1945 bis 1951 ] Altena 1946 bis 1951 ] Die 150er Serie ] Die 160er Serie ] Die 170er Serie ] Die Allstrom Super ] Die Comedia Serie ] Die Musica Serie ] Die Melodia Serie ] Die Sinfonia Serie ] Die Fantasia Serie ] Die Canzonetta Serie ] Die Polka Serie ] Die Komtess Serie ] Die kleinsten Super ] Phono - Super ] Musik - Truhen ] Export ] [ RCA und Graetz ] UKW ] 4R von Graetz ] Der Schallkompressor ] stereo ] Transistorgeräte ] Uhrenradios ] nach 1961 ] anderes als Radio ] Fernsehgeräte ] Werbung ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: jens.dehne@graetz-radio.de
Copyright © 2000 bis 2023 Jens Dehne - Planegg
Stand: Mai 2023
