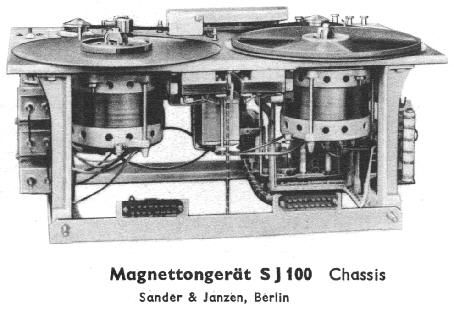

Eine Studiobandmaschine von der Firma Sander und Janzen (SAJA) aus Berlin, Baujahr 1955, zeigt diese Abbildung: Das Magnettongerät SJ 100 (SJ100) Chassis für Wechselstrom 220V; Bandgeschwindigkeit 76,2 oder 38,1 cm/s; 1000m Bandlänge; Frequenzbereich 30-15000Hz, 36kg schwer.

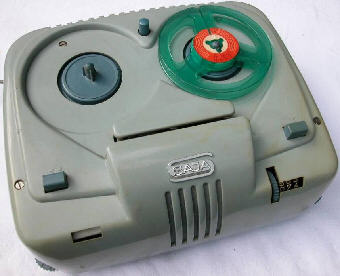

Hier ein frühes Diktiergerät vom Typ "DG5" mit Bandaufzeichnung, hergestellt von SaJa (Sander & Janzen), ein Vorläufer des "DG5/2" unter der Marke Graetz .



Kein "Radio" - aber Graetz - hier ein paar Beispiele unserer Sammlung:

Graetz - Tonband- und Diktiergeräte / Büromaschinen; Übernahme von der Firma SAJA - Sander & Janzen (Duderstadt und Berlin) 1961

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 / 1962

Diktiergerät

Typ DG 5

DG 5/II uA (DG5/2 uA)

(Aufnahme- und Wiedergabegerät)

Typ / Ident Nr.: 039057



Leistungsaufnahme ca. 35 VA

Gehäuse: 290x240x110mm

6 kg

Originalpreis 485 DM / mit Zubehör 593,60 DM / BRD

Bandgeschwindigkeit 4,75 cm/s

Aufnahmezeit max. 4 x 120 min. mit 11 cm Spulen

Zählwerk mit Null-Einstellung

automatische Bandendabschaltung

Frequenzbereich 150-8000 Hz

Eingangsempfindlichkeit 2 mV

Fremdspannungsabstand -45 dB

Dynamik 40 dB

Sprechleistung 2 W

ferngesteuerte Funktionen vom Stielmikrofon: Aufnahme, Wiedergabe, Repetition und Rücklauf - Aufnahmekontrolllämpchen

Funktionen am Gerät schaltbar: schneller Vorlauf, schneller Rücklauf (140 cm/s), Spurumschaltung, Telefonverstärkung, Telefonaufnahme, Lautstärkeregelung des eingebauten Lautsprechers und der Kopfhörers

Aussteueranzeige mit magischem Band

Anschlussbuchsen für Mikrofon, Fußtaste, Kopfhörer, Telefonadapter, Rundfunkgerät

NF - Verstärker EL95

NF - Vorstufe / Löschgenerator (Oszillator) ECC81

NF - Vorverstärker / Aufsprechverstärker ECC83

Aussteuerungsanzeige EM84



Trockengleichrichter Selengleichrichter B250C75

Zubehör:

Kristall-Stielmikrofon

magnetischer Kleinhörer mit Zweiohrgabel oder Einohrbügel

Fußtaste

Telefonadapter

Gerätekoffer

Diktatmappe



Außerdem wurde ein "Nur-Wiedergabe-Gerät" (Typ DG5/2 WuA / DG-5/II WuA) von Graetz für 396 DM angeboten; auch als Kitt - beide Geräte mit Zubehör

Wir suchen die originalen Reparaturdienstlisten für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1964

Diktiergerät

Typ DG 6

DG 6/II (DG6/2)

(Aufnahme- und Wiedergabegerät)

Typ / Ident Nr.: xxxxx



Gehäuse: 290x240x110mm ?

6 kg ?

Originalpreis xxx,- DM / BRD

NF - Verstärker EL95

NF - Vorstufe / Löschgenerator (Oszillator) ECC81

NF - Vorverstärker / Aufsprechverstärker ECC83

Aussteuerungsanzeige EM84



Trockengleichrichter Selengleichrichter B250C75

Zubehör:

Stielmikrofon



Wir suchen die Reparaturdienstlisten und Bedienanleitung für dieses Gerät.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1964 ?

Antwortgeber

Typ GA 8

GA 8/II (GA8/2)

(Wiedergabegerät)

Typ / Ident Nr.: xxxxx



Gehäuse: BxHxT 176x81x259mm ?

3,2 kg ?

Originalpreis xxx,- DM / BRD

Tonaufzeichnung auf Magnetplatte 3 Transistoren

1 Germaniumdiode



??

Zubehör:

Stielmikrofon DSK6



Wir suchen die Reparaturdienstlisten und Bedienanleitung für dieses Gerät.



Hier "Das Tonbandbuch" von Ing. Erwin Hiller (Philler Verlag Minden) - auf der Titelseite das Diktiergerät "DG-5".



Das vermutlich erste tragbare Koffer - Tonbandgerät der Marke Graetz

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 ?

Heim - Studio - Koffer - Tonbandgerät

M 50 K (M50K)

Typ / Ident Nr.: xxxxx



Stromversorgung 110 bis 240 VAC

Gehäuse: BxHxT 381x162x329mm ?

10,5 kg ?

Originalpreis 528,- DM / BRD ?

Halbspurtechnik

Spulendurchmesser max. 18cm

Bandgeschwindigkeit 9,5 cm/s

Frequenzbereich:

(40) 50 - 16.000 Hz



Gleichlauffehler < 0,5 %

Dynamik > 42 dB

getrennte Aufnahme- und Wiedergabeverstärker

??

1x eingebauter permanentdynamischer Lautsprecher 100x150mm

6 Drucktasten: Aufnahme, Wiedergabe, Vorlauf, Rücklauf, Stopp, Schnellstopp

1 Drehschalter für Netz ein/aus

2 Zug-/Druckschalter für Mischpult / Lautsprecher

Trickschalter und Mehrfachüberspieleinrichtung

??

EF86

ECC83

EL95

EC92

EM84

B250C75

Baugleich mit dem Gerät von "Sander & Janzen" Typ "MK50" aus 1959 / 1960 (kurz vor der Übernahme durch Graetz).

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 / 1962

Heim - Studio - Koffer - Tonbandgerät

K 62 (K62)

Typ / Ident Nr.: xxxxx



Stromversorgung 110 bis 240 VAC

Gehäuse: BxHxT 430x180x350mm

10 kg

Originalpreis 398,- DM / BRD

Halbspurtechnik

Spulendurchmesser max. 18cm

Bandgeschwindigkeit 9,5 cm/s

Frequenzbereich:

(40) 50 - 16.000 Hz



Gleichlauffehler < 0,5 %

Dynamik > 42 dB

getrennte Aufnahme- und Wiedergabeverstärker

1x eingebauter permanentdynamischer Lautsprecher 100x150mm

6 Drucktasten: Aufnahme, Wiedergabe, Vorlauf, Rücklauf, Stopp, Schnellstopp

1 Drehschalter für Netz ein/aus

2 Zug-/Druckschalter für Mischpult / Lautsprecher

Trickschalter und Mehrfachüberspieleinrichtung

EF86

ECC83

EL95

EC92

EM84

B250C75

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 / 1962

Heim - Studio - Koffer - Tonbandgerät

K 64 (K64)

Typ / Ident Nr.: xxxxx



Stromversorgung 110 bis 240 VAC

Gehäuse: BxHxT 430x180x350mm

10 kg

Originalpreis 458,- DM / BRD

Doppelspurtechnik / Vierspurtechnik

Playback

Spulendurchmesser max. 18cm

Bandgeschwindigkeit 9,5 cm/s

Frequenzbereich:

(40) 50 - 16.000 Hz



Gleichlauffehler < 0,5 %

Dynamik > 42 dB

getrennte Aufnahme- und Wiedergabeverstärker

1x eingebauter permanentdynamischer Lautsprecher 100x150mm

6 Drucktasten: Aufnahme, Wiedergabe, Vorlauf, Rücklauf, Stopp, Schnellstopp

1 Drehschalter für Netz ein/aus

2 Zug-/Druckschalter für Mischpult / Lautsprecher

Trickschalter und Mehrfachüberspieleinrichtung

EF86

ECC83

EL95

EC92

EM84

B250C75

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 / 1962

Heim - Studio - Koffer - Tonbandgerät

K 64 (K64) de Luxe

Typ / Ident Nr.: xxxxx



Stromversorgung 110 bis 240 VAC

Gehäuse: BxHxT 430x180x350mm

10 kg

Originalpreis 538,- DM / BRD

Doppelspurtechnik / Vierspurtechnik

Playback

Spulendurchmesser max. 18cm

Bandgeschwindigkeit 9,5 cm/s

Frequenzbereich:

(40) 50 - 16.000 Hz



Gleichlauffehler < 0,5 %

Dynamik > 42 dB

getrennte Aufnahme- und Wiedergabeverstärker

1x eingebauter permanentdynamischer Lautsprecher 100x150mm

6 Drucktasten: Aufnahme, Wiedergabe, Vorlauf, Rücklauf, Stopp, Schnellstopp

1 Drehschalter für Netz ein/aus

2 Zug-/Druckschalter für Mischpult / Lautsprecher

Trickschalter und Mehrfachüberspieleinrichtung



auch in den Ausführungen

K 64 (K64) de Luxe LA (9,5 und 19 cm/s)

K 64 (K64) de Luxe LB 4,75 und 9,5 cm/s)



EF86

ECC83

EL95

EC92

EM84

B250C75

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 / 1962

Heim - Studio - Koffer - Tonbandgerät

K 64 Stereo (K64stereo)

Typ / Ident Nr.: xxxxx



Stromversorgung 110 bis 240 VAC

Gehäuse: BxHxT 430x180x350mm

11 kg

Originalpreis 648,- DM / BRD

Doppelspurtechnik / Vierspurtechnik

Spulendurchmesser max. 18cm

Bandgeschwindigkeit 9,5 und 19 cm/s

Frequenzbereich:

(40) 50 - 16.000 Hz (9,5cm/s)

(30) 40 - 20.000 Hz (19cm/s)

Gleichlauffehler < 0,5 %

Dynamik > 42 dB

getrennte Aufnahme- und Wiedergabeverstärker

1x eingebauter permanentdynamischer Lautsprecher 100x150mm

6 Drucktasten: Aufnahme, Wiedergabe, Vorlauf, Rücklauf, Stopp, Schnellstopp

Schiebeschalter für Geschwindigkeitsumschaltung

Schiebeschalter für Spur 1-3, Spur 2-4, Stereo

1 Drehschalter für Netz ein/aus

2 Zug-/Druckschalter für Mischpult / Lautsprecher

Trickschalter und Mehrfachüberspieleinrichtung

EF86

EF86

ECC83

ECC83

EL95

EL95

EC92

EC92

EM84

B250D75



Graetz - Tonband-Cassetten Geräte

Das erste tragbare Tonbandgerät / Kassettengerät  mit Batteriebetrieb der Marke Graetz ?

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1966 / 1967

Cassetten - Tonbandgerät

RECORDER 55

Typ / Ident Nr.: xxxxx

(Marke Graetz) Vertrieb unter SEL / ITT



Stromversorgung 7,5 V / 100 mA

Gehäuse: BxHxT 280x200x60mm

2,5 kg

Originalpreis xxx,- DM / BRD

Bandgeschwindigkeit 4,76 cm/s

Frequenzbereich:

100 - 7000 Hz (FE²O³-Band)

Gleichlauffehler < 0,5 %

Dynamik > 45 dB

Ausgangsleistung 300 mW

manuelle Aussteuerung mit Schieberegler

Aussteuerungskontrolle und Batteriespannungskontrolle durch Zeigerinstrument

manuelle Einstellung des Wiedergabepegels mit Schieberegler

Steuertaste / Eintasten - Bedienung

Zubehör: Mikrofon mit Start- / Stoppschalter

9 Transistoren

4x AC125 , AC126 ,  AC127 , AC128

2x AC128



2 Dioden

2x BA114



1975 wurde der "stereo recorder 304" präsentiert; ein wahlweise netzbetriebenes oder batteriebetriebenes tragbares stereo Kassettengerät mit abnehmbaren Lautsprecherboxen.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1975 / 1976

Cassetten - Kompakt-Anlage

stereo recorder 304

Typ / Ident Nr.: xxxxx

(Marke Graetz) Vertrieb unter SEL / ITT



Stromversorgung 220-240 VAC Netz / 9 V

Gehäuse: BxHxT 330x225x95mm

3,3 + 2x 0,8 kg

Originalpreis xxx,- DM / BRD

Bandgeschwindigkeit 4,75 cm/s

Frequenzbereich:

60 - 12500 Hz (CrO2-Band)



Gleichlauffehler < 0,2 %

Ausgangsleistung 2x 1,5W / 2x 2,2W



Bandsortenwahl manuell für Eisenoxid- oder Chromdioxid- Kassetten

automatische Aussteuerung bei Aufnahme

Batteriespannungskontrolle durch Lampe

manuelle Einstellung des Wiedergabepegels / Lautstärke, Höhen, Bässe und Balance mit Schieberegler



integriertes Kassettenfach für 3 Normkassetten



2 abnehmbare Lautsprecherboxen vom Typ B 304 (B304) Graetz Nummer 66311906

4 Ohm / 3W (4W)

17 Transistoren



2 IC TBA810 (NF-Verstärker)





15 Dioden



1 Gleichrichter

In den Ausführungen schwarz mit Holzdekor oder komplett schwarz gefertigt.

Später unter ITT / Lorenz wurden in den frühen Kompaktanlagen Tonband - Cassetten - Kombigeräte eingebaut. Auch als "Tape-Deck" wurden Einzelgeräte speziell für den Anschluss an HiFi-Stereoanlagen entwickelt. Diese verfügten über keine Endverstärker und Lautsprecher.

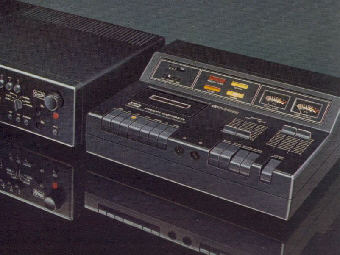

Stellvertretend für diese Geräte stellen wir hier ein damals gern gekauftes Tape-Deck der Marke Graetz aus unserer Sammlung vor.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1975 / 1976

Cassetten - Tonbandgerät

PROFI CORDER 306

mit DOLBY NR

Typ / Ident Nr.: 53320437

(Marke Graetz) Vertrieb unter SEL / ITT



Leistungsaufnahme ca. 9 VA / 120 - 240 V AC

Gehäuse: 400x145x335mm

6,6 kg

Originalpreis xxx,- DM / BRD

Bandgeschwindigkeit 4,76 cm/s

Zählwerk mit Nullstop-Einstellung (memory)

automatische Bandendabschaltung

Frequenzbereich:

 40 - 14000 Hz (CrO2-Band)

40 - 12000 Hz (FE2O3-Band)

Fremdspannungsabstand 60 dB (DOLBY NR), 55 dB (DLPF), 50 dB

Gleichlauffehler < 0,15 %

Übersprechdämpfung mono >60 dB, stereo >30 dB

Umspulzeit ca. 1,5 min für C-60 Cassetten

HiFi nach DIN 45511

manuelle Aussteuerung mit 2 Schieberegler

Aussteuerungskontrolle durch 2 Zeigerinstrumente

manuelle Einstellung des Wiedergabepegels mit 2 Schieberegler



3 Anschlussbuchsen für Kopfhörer (Monitorausgang), Mikrofon (niederohmig 60-1000 Ohm) und universal (Rundfunkgerät)

Aufbewahrungsfach für 8 Cassetten

Einschaltbar mit Taste:

Mikrofon - Aufnahme

Chromdioxid - Band

Geräuschfilter DLPF (Dynamic Low Pass Filter - wirksam nur bei Wiedergabe)

DOLBY NR

47 Transistoren

40 Dioden

2 Netzgleichrichter

Reines Analoggerät ohne IC, 1-Motor-Laufwerk, "fernost" Technik.

In Kombination mit Geräten der Profi-Serie 300

Graetz "Travel Corder 307" - Werbung 1975

Plattenspieler und Einbauchassis anderer Hersteller für Musiktruhen und Radio-Phono-Kombinationen der Marke "GRAETZ"

Eigene Phonogeräte und Plattenspieler / Schallplattenwechsler  wurden von Graetz nicht produziert. In Phono-Super und Musiktruhen wurden Plattenspieler- und Schallplattenwechsler- Chassis von PE (Perpetuum Ebner), später unter ITT / Lorenz wurden in den frühen Kompaktanlagen Plattenspieler- und Schallplattenwechsler- Chassis von DUAL eingesetzt.

In der 60er und 70er Jahren wurden auch gern moderne DUAL - Schallplattenabspielgeräte - Chassis gegen technisch überholten PE - Chassis der Musiktruhen ausgetauscht, so finden wir diese Chassis oft in den Graetz - Musiktruhen der 50er und 60er Jahren.

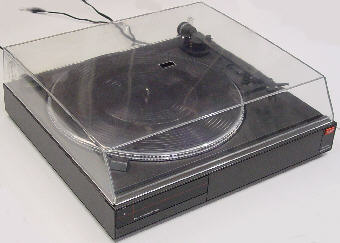

Schallplattenspieler unter der Marke Graetz wurden dann als Komponenten der späten Graetz Stereo-Anlagen angeboten. Die Hersteller dieser Geräte lassen sich schwer ausmachen, Graetz importierte diese Chassis oder Komplettgeräte aus Fernost.

Hier Beispiele der PE - Einbauchassis (Perpetuum Ebner):

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954 ?

Plattenspieler

PE  "REX A"

(Perpetuum Ebner)

Einbauchassis



Leistungsaufnahme ca. xx VA / 110-220 V AC

Gehäuse: 330x295 mm ?

4,4 kg ?

Originalpreis 170,- DM / BRD ?

halbautomatisches System mit Reibradantrieb

Drehzahl 33 1/3, 45 und 78 U/min

Gleichlauffehler < xx %

Fremdspannungsabstand:

Rumpel / Fremdspannung > xx dB, Rumpel / Geräuschspannung > xx dB

Tonabnehmer

Auflagekraft

ab Werk ausgerüstet mit

- Kristall - Tonabnehmersystem

Auflagekraft xx mN (xx p)

Übertragungs- Frequenzbereich xx Hz - xx kHz

Pegeldifferenz zwischen beiden Kanälen bei 1 kHz max. xx dB

Übersprechdämpfungsmaß xx dB bei 1 kHz

Wechselstromwiderstand je Wandler ca. xx kOhm bei 1 kHz

Eigengewicht xx g

Tonabnehmersystem:

??

mögliche Abtastnadeln:

??

Antriebsrolle:

??

Zubehör: mögliche Abwurfachsen für Automatikbetrieb und Achse für manuellen Betrieb

Wir suchen die Reparaturdienstlisten für dieses Gerät.



Oder auch als Zusatzgerät zum Kombinieren mit Radiogeräten, hier in einer "Schubladenausführung":

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 ?

Plattenspieler

3420 PE

(Perpetuum Ebner)

Schubladengerät



Leistungsaufnahme ca. xx VA / 220 V AC

Gehäuse: BxHxT 550x145x350 mm

6 kg

Originalpreis xxx,- DM / BRD

halbautomatisches System mit Reibradantrieb

Drehzahl 33 1/3, 45 und 78 U/min

Gleichlauffehler < xx %

Fremdspannungsabstand:

Rumpel / Fremdspannung > xx dB, Rumpel / Geräuschspannung > xx dB

Tonabnehmer

Auflagekraft

ab Werk ausgerüstet mit

- Kristall - Tonabnehmersystem

Auflagekraft xx mN (xxp)

Übertragungs- Frequenzbereich xx Hz - xx kHz

Pegeldifferenz zwischen beiden Kanälen bei 1 kHz max. xx dB

Übersprechdämpfungsmaß xx dB bei 1 kHz

Wechselstromwiderstand je Wandler ca. xx kOhm bei 1 kHz

Eigengewicht xx g

Tonabnehmersystem:

??

mögliche Abtastnadeln:

??

Antriebsrolle:

??

Wir suchen die Reparaturdienstlisten für dieses Gerät.



Hier Beispiele der Dual - Einbauchassis, auch in Graetz - Musiktruhen verwendet:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

197x ??

Plattenspieler

Dual 1224

Einbauchassis



Leistungsaufnahme ca. 10 VA / 110-220 V AC

Gehäuse: 329x274 mm

3,9 kg

Originalpreis xxx,- DM / BRD

automatisches System mit Reibradantrieb

Drehzahl 33 1/3 und 45 U/min

Drehzahlfeinregelung 6 % (pitch)

Gleichlauffehler < 0,15 %

Fremdspannungsabstand:

Rumpel / Fremdspannung > 35 dB, Rumpel / Geräuschspannung > 55 dB

Tonabnehmer / Systemträger abnehmbar mit 1/2 inch - Befestigung, geeignet für Systeme mit einem Eigengewicht von 2 - 10 g

Auflagekraft von 0 - 50 mN (0 - 5 p) stufenlos einstellbar, betriebssicher ab 10 mN (1p)

anti-skating

ab Werk ausgerüstet mit

 Stereo - Keramik - Tonabnehmersystem Dual CDS 660

Auflagekraft 45 mN (4,5p)

Übertragungs- Frequenzbereich 30 Hz - 20 kHz

Pegeldifferenz zwischen beiden Kanälen bei 1 kHz max. 2 dB

Übersprechdämpfungsmaß 20 dB bei 1 kHz

Wechselstromwiderstand je Wandler ca. 160 kOhm bei 1 kHz

Eigengewicht 3,8 g

Tonabnehmersystem:

CDS660

mögliche Abtastnadeln:

DN8

DN83

DN85

DN86

Antriebsrolle:

50 Hz # 232896

60 Hz # 232897

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1979 ??

Plattenspieler

Dual 1257

Einbauchassis



Leistungsaufnahme ca. 7 VA / 12 V AC

Gehäuse: 329x274 mm

3,9 kg



Originalpreis xxx,- DM / BRD

automatisches System mit Riemenantrieb

Drehzahl 33 1/3 und 45 U/min

Drehzahlfeinregelung 6 % (pitch) mit Stroboskop

Gleichlauffehler < 0,1 %

Fremdspannungsabstand:

Rumpel / Fremdspannung > 46 dB, Rumpel / Geräuschspannung > 68 dB

Tonabnehmer / Systemträger abnehmbar mit 1/2 inch - Befestigung, geeignet für Systeme mit einem Eigengewicht von 2 - 10 g ??

Auflagekraft von 0 - 30 mN (0 - 3 p) stufenlos einstellbar, betriebssicher ab 10 mN (1p)

anti-skating

ab Werk ausgerüstet mit

 Stereo - magnetisch - Tonabnehmersystem  SHURE

Auflagekraft 20 mN (2p)??

Übertragungs- Frequenzbereich 20 Hz - 20 kHz ??

Pegeldifferenz zwischen beiden Kanälen bei 1 kHz max. xx dB

Übersprechdämpfungsmaß xx dB bei 1 kHz

Wechselstromwiderstand je Wandler ca. xxx kOhm bei 1 kHz

Eigengewicht xx g

Tonabnehmersystem:

Shure

mögliche Abtastnadeln:

Hi-Track Shure / Dual DN 330 (DN330)

Antriebsriemen:

??

Wir suchen die Reparaturdienstlisten für dieses Gerät.



Hier Beispiele der späten Graetz - Plattenspieler als Komponenten für Stereo-Kompaktanlagen:

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1982 ??

Plattenspieler

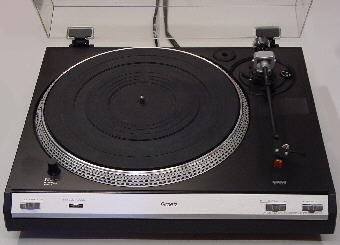

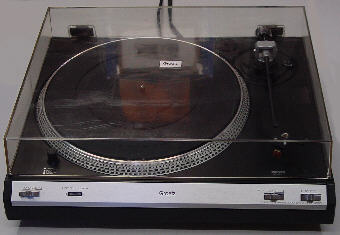

Graetz HSP 4000

(DIRECT DRIVE RECORDPLAYER HSP 4000)

Typ / Ident Nr.: 66315854



(Marke Graetz) Vertrieb unter SEL / ITT



Leistungsaufnahme ca. 6 VA / 220 V AC

Gehäuse: BxTxH 435x370x145 mm

xx kg



Originalpreis xxx,- DM / BRD

vollautomatisches System mit Direktantrieb

Drehzahl 33 1/3 und 45 U/min

Drehzahlfeinregelung (speed adjust) mit Stroboskop

Gleichlauffehler < 0,xx %

Fremdspannungsabstand:

Rumpel / Fremdspannung > xx dB, Rumpel / Geräuschspannung > xx dB

Tonabnehmer / Systemträger abnehmbar / gesteckt

Auflagekraft von 0 - 30 mN (0 - 3 p) stufenlos einstellbar

anti-skating

ab Werk ausgerüstet mit

 Stereo - magnetisch - Tonabnehmersystem ST-53 D

Tonabnehmersystem:

ST-53D

mögliche Abtastnadeln:

MG-53

Auflagekraft 20 mN (2p)??

Übertragungs- Frequenzbereich 20 Hz - 20 kHz ??

Pegeldifferenz zwischen beiden Kanälen bei 1 kHz max. xx dB

Übersprechdämpfungsmaß xx dB bei 1 kHz

Wechselstromwiderstand je Wandler ca. xxx kOhm bei 1 kHz

Wir suchen die Reparaturdienstlisten und technischen Daten für dieses Gerät.

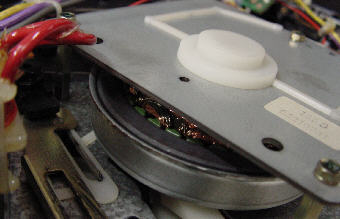

"Außenläufermotor" zum Direktantrieb

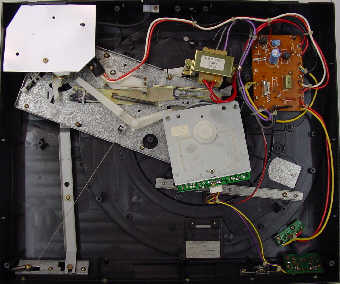

Innenansicht HSP-4000



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1984 ?

Plattenspieler

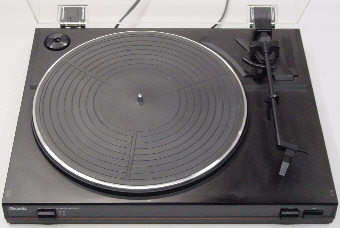

Graetz AP 6900 (AP6900)

(HIFI ANALOG PLAYER AP 6900)

Typ / Ident Nr.: 55622530

(Marke Graetz) Vertrieb unter SEL / ITT

Leistungsaufnahme ca. 4 VA / 220 V AC

Gehäuse: BxTxH 430x340x95 mm

xx kg

Originalpreis xxx,- DM / BRD

als "Baustein" zur Komponentenanlage Graetz Heimstereo HSx 6900 / HiFi-System 6900



halbautomatisches System mit Riemenantrieb

Drehzahl 33 1/3 und 45 U/min

Gleichlauffehler < 0,xx %

Fremdspannungsabstand:

Rumpel / Fremdspannung > xx dB, Rumpel / Geräuschspannung > xx dB

Tonabnehmer / Nadelträger gesteckt

ab Werk ausgerüstet mit

 Stereo - magnetisch - Tonabnehmersystem

Auflagekraft 20 mN (2p)??

Übertragungs- Frequenzbereich 20 Hz - 20 kHz ??

Pegeldifferenz zwischen beiden Kanälen bei 1 kHz max. xx dB

Übersprechdämpfungsmaß xx dB bei 1 kHz

Wechselstromwiderstand je Wandler ca. xxx kOhm bei 1 kHz

magnetisches Tonabnehmersystem:

??

mögliche Abtastnadeln:

??

Antriebsriemen:

??

Wir suchen die Reparaturdienstlisten und technischen Daten für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1985

Plattenspieler

Graetz HSP 7500 (HSP7500)

(HIFI RECORD PLAYER HSP 7500)

Typ / Ident Nr.: 55629200

(Marke Graetz) Vertrieb unter SEL / ITT

Leistungsaufnahme ca. 10 W / 115/230 V AC

Gehäuse: BxTxH 400x360x125 mm

xx kg

Originalpreis xxx,- DM / BRD

als "Baustein" zur Komponentenanlage Graetz Heimstereo HSx 7500 / HiFi-System 7500



DUAL - Laufwerk / vollautomatisches System mit Riemenantrieb

Drehzahl 33 1/3 und 45 U/min

Gleichlauffehler < 0,xx %

Fremdspannungsabstand:

Rumpel / Fremdspannung > xx dB, Rumpel / Geräuschspannung > xx dB

Tonabnehmer / Nadelträger gesteckt (DN 239 / DN239)

weitestgehend baugleich mit HSP 7000 (HSP7000)

ab Werk ausgerüstet mit

 Stereo - magnetisch - Tonabnehmersystem DMS 239 (DMS239)

Auflagekraft 25 mN (2,5p)

Übertragungs- Frequenzbereich 20 Hz - 20 kHz ??

Pegeldifferenz zwischen beiden Kanälen bei 1 kHz max. xx dB

Übersprechdämpfungsmaß xx dB bei 1 kHz

Wechselstromwiderstand je Wandler ca. xxx kOhm bei 1 kHz

Tonabnehmersystem:

DMS 239

mögliche Abtastnadeln:

DN 239

Antriebsriemen:

??

Welches DUAL-Laufwerk ist hier eingebaut?



Wir suchen die Reparaturdienstlisten für dieses Gerät.

auch hier wird weiter gebaut...

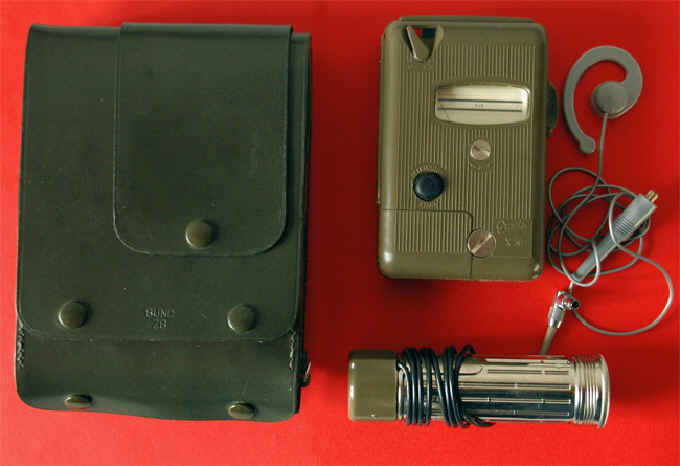

Hier ein Strahlungsmessgerät / Dosisleistungsmessgerät der Marke Graetz aus Bundeswehrbeständen der 60er Jahre. (Quelle des Fotos : längst vergangene Ebayauktion)
