Die Polka - Serie von Graetz - gebaut ca. 1958 - 1965

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 / 1959

Raumklang- Vollsuper

Polka 613

(Graetz Nr. 90135)

7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50 Watt

Gehäuse: 505x316x220mm

8,5 kg

Originalpreis 285,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW 16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW und LW , abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

 Dipol- Antenne für UKW

Oval-Lautsprecher 150x260mm (65121)

Elektrostatischer Hochton-Lautsprecher 70mm (65518)



Bass und Höhenregister mit Schauzeichen in der Skala

gehörrichtige Lautstärkeregelung

2 Klangregister Drucktasten mit 3 Stellungen: Sprache / Solo / Orchester

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe / FM ZF Verstärker - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1959 / 1960

Raumklang Vollsuper

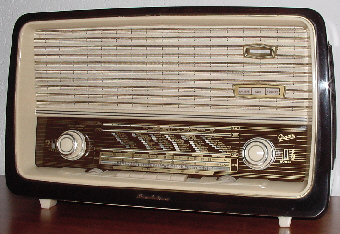

Polka 813

(Graetz Nr. xxxxx)

7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 45 Watt

Gehäuse: 516x319x220mm

9 kg

Originalpreis 285,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne für MW , abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz  2-fach "C" + "L" abgestimmt Ratiodetektor

eingebaute Dipolantenne für UKW



Raumklang

Ausgangsleistung 5,6W

Oval- Breitband-Lautsprecher 150x260mm (65910)

elektrostatischer Hochtonlautsprecher 70mm (65518)

gehörrichtige Lautstärkeregelung

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar

Rahmenchassis / gedruckte Schaltung (Leiterplatte)

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe / FM ZF Verstärker - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

(technisch baugleich wie Comedia 815)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1961 / 1962

Raumklang - Vollsuper

Polka 1013

(Graetz Nr. xxxxx)

7 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx Watt

Gehäuse: 516x318x230mm

8 kg ?

Originalpreis 298,- DM / BRD ?

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,8 m

UKW 87,5 - 100,5 MHz

 abschaltbare Ferritantenne für MW

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

10 Kreise FM / ZF 6,75 MHz

2-fach "C" + "L" abgestimmt



1 Oval - Lautsprecher 15x26 cm

und

1 elektrostatischer Hochtonlautsprecher 7cm

Bass und Höhenregister mit Schauzeichen

schaltbar :

Sprache / Konzert / Solo



Rahmenchassis / gedruckte Schaltung (Leiterplatte)

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe / FM ZF Verstärker - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962 / 1963

Groß - Super

Polka 1113

(Graetz Nr. xxxxx)

(Graetz) SEL / ITT

6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. xx Watt

Gehäuse: 520x310x225mm

8 kg ?

Originalpreis 358,- DM / BRD ?

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW  16,3 - 51,8 m

UKW 87,5 - 104 MHz

 ab schaltbare Ferritantenne für MW

6 Kreise AM / ZF 460 kHz

2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz

2-fach "C" abgestimmt



1 Oval - Lautsprecher 13x26 cm

und

1 elektrostatischer Hochtonlautsprecher 7cm



Bass und Höhenregister mit Schauzeichen



Bauelemente auf gedruckter Leiterplatte (Gedruckte Schaltung)

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe / FM ZF Verstärker - AM Oszillator und Mischer ECH81

AM / FM ZF - Verstärker / AM- Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C75 flach

Halbleiter :

2x AA 79 (Paar) im Ratiodetektor

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1963 / 1964

Super

Polka 1213

(Graetz Nr. xxxxx)

(Graetz) SEL / ITT

6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 569x287x207mm

Gewicht : 8 kg ?

Originalpreis 339,- DM / BRD ?

LW 140 - 355 kHz

MW 510 - 1620 kHz

KW 5,8 - 18,5 m

UKW 87,5 - 104,5 MHz

Ferritantenne für MW, abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Gehäuseantenne für alle Bereiche

Oval-Breitband- Lautsprecher

(LP 1326/19/90 AF)



 elektrostatischer Hochton-Lautsprecher 7cm (St H 75)



Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

schaltbar (Zugschalter kombiniert mit Lautstärkeregler) : Sprache

getrennter Antrieb für AM und FM

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C100 flach

Halbleiter: Diodenpaar (Germanium) 2x AA113 (Ratiodetektor)

unser Gerät mit Nummer 733631



(technisch baugleich wie Comedia 1215)



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1964 / 1965

Super

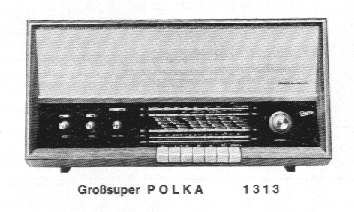

Polka 1313 / 1313L

(Graetz Nr. xxxxx)

(Graetz) SEL / ITT

6 Röhren (mit Gleichrichter)

Leistungsbedarf ca. 50W

Gehäuse: BxHxT 570x290x195mm

Gewicht : 8 kg ?

Originalpreis 438,-  / 443,- DM / BRD ?

LW 140 - 370 kHz

MW 510 - 1640 kHz

KW 16 - 51,7 m

UKW 87,5 - 104 MHz

Ferritantenne für MW und LW , abschaltbar

6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

10 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

Gehäuseantenne für alle Bereiche

Oval-Bass-Lautsprecher

(LP 1326/19/90 AF)



elektrostatischer Hochton-Lautsprecher 7cm (St H 75)



Bass und Höhenregister mit Schauzeichen in der Skalenscheibe

schaltbar : Sprache

NF - Endverstärker / NF - Vorstufe ECL86

Magisches Band EM84

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer / FM ZF-Verstärker ECH81

AM / FM ZF - Verstärker / AM Demodulator EBF89

Trockengleichrichter (Selengleichrichter) B250C100 flach

Halbleiter (Germanium) Diodenpaar 2x AA113

(technisch baugleich wie Comedia 1315)
