Die Gemeinschaftserzeugnisse / Gemeinschaftsempfänger - von Graetz - gebaut ca. 1933 bis 1945 (Graetz-Radio GmbH) und Graetz-Radio AG

Auch der VE-301 (Volksempfänger / Volks-Empfänger) und der DKE-38 (Deutscher Kleinempfänger) wurden in den Jahren 1933 bis etwa 1945 (?) von Graetz in verschiedenen Produktionsstätten hergestellt.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1933 / 1938 ?

Allstrom - Einkreis-Empfänger (Audion)

VE 301 GW (VE301GW)

3 Röhren

Leistungsverbrauch ca. xx W

Gehäuse BxHxT 280x385x177 mm ?

5 kg ?

Originalpreis 87 RM ?

LW 800-2000m

MW 190-580m



?



Audion mit Rückkopplung

Freischwinger- Lautsprecher rund - nach vorn gerichtet





Netzschalter rückseitig am Chassis

110V bis 240V AC oder DC



Bakelit - Gehäuse

NF - Endverstärker VL1

HF Verstärker / Audion VC1



Gleichrichter für die Anodenspannung VY1

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1933 / 1938 ?

Wechselstrom - Einkreis-Empfänger (Audion)

VE 301 W (VE301W)

3 Röhren

Leistungsverbrauch ca. xx W

Gehäuse BxHxT 280x385x177 mm ?

5 kg ?

Originalpreis 76 RM ?

LW 800-2000m

MW 190-580m



?



Audion mit Rückkopplung

Freischwinger- Lautsprecher rund - nach vorn gerichtet





Netzschalter rückseitig am Chassis

110V bis 220V AC





Bakelit - Gehäuse

NF - Endverstärker RES164

HF Verstärker / Audion REN904



Gleichrichter für die Anodenspannung RGN354

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1938 / 1941 ?

Allstrom - Einkreis-Empfänger (Audion)

DKE 38 (DKE38)

2 Röhren

Leistungsverbrauch ca. xx W

Gehäuse BxHxT 240x240x120 mm ?

1,9 kg ?

Originalpreis 35 RM ?

LW 800-2000m

MW 190-580m



?



Audion mit Rückkopplung

Freischwinger- Lautsprecher rund - nach vorn gerichtet





Netzschalter rückseitig am Chassis

110V bis 240V AC oder DC



Bakelit - Gehäuse

NF - Endverstärker / HF Verstärker / Audion VCL11



Gleichrichter für die Anodenspannung VY2

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

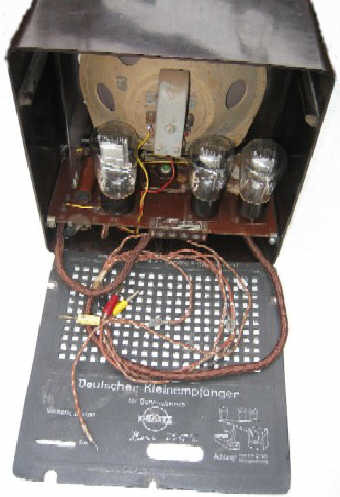

1939 / 1940 ?

Batterie-Empfänger (Audion)

DKE 38 B (DKE38B)

3 Röhren

Leistungsverbrauch ca. xx W

Gehäuse BxHxT 240x240x120 mm ?

1,6 kg ?

Originalpreis 33 RM ?

LW 800-2000m

MW 190-580m



?



Audion mit Rückkopplung

Freischwinger- Lautsprecher rund - nach vorn gerichtet





Einschalter rückseitig am Chassis

Batteriestromversorgung Heizbatterie 2V, Anodenbatterie 90V



Bakelit - Gehäuse

NF - Endverstärker KL1



NF Vorverstärker KC1

HF Verstärker / Audion KC1

Danke für die Bilderspende: Detektoren und Detektorempfänger, Volksempfänger, historische Rundfunkliteratur (P. Vorrath). www.tsv-vorrath.com

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

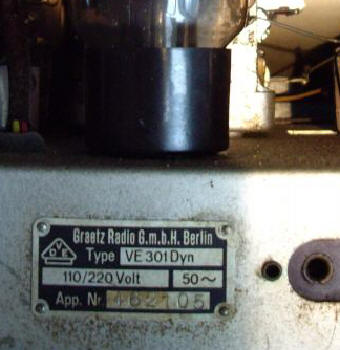

1939 / 1945 ?

Allstrom - Einkreis-Empfänger (Audion)

VE 301 dyn. GW (VE301dynGW)

3 Röhren

Leistungsverbrauch ca. xx W

Gehäuse BxHxT 273x315x184 mm ?

4,4 kg ?

Originalpreis 74 RM ?

LW 800-2000m

MW 190-580m



?



Audion mit Rückkopplung

Lautsprecher permanetdynamisch rund - nach vorn gerichtet





Netzschalter rückseitig am Chassis

110V bis 220V AC und DC





Bakelit - Gehäuse

NF - Endverstärker VL1

HF Verstärker / Audion VF7



Gleichrichter für die Anodenspannung VY1

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1939 / 1945 ?

Wechselstrom - Einkreis-Empfänger (Audion)

VE 301 dyn. W (VE301dynW)

3 Röhren

Leistungsverbrauch ca. xx W

Gehäuse BxHxT 273x315x184 mm ?

5,2 kg ?

Originalpreis 74 RM ?

LW 800-2000m

MW 190-580m



?



Audion mit Rückkopplung

Lautsprecher elektrodynamisch rund - nach vorn gerichtet





Netzschalter rückseitig am Chassis

110V bis 220V AC





Bakelit - Gehäuse

NF - Endverstärker RES164

HF Verstärker / Audion AF7



Gleichrichter für die Anodenspannung RGN1064
