Seit etwa 1929 werden Radiogeräte von der Graetz Radio G.m.b.H. hergestellt und unter der Marke  Graetz (Graetzor) angeboten.

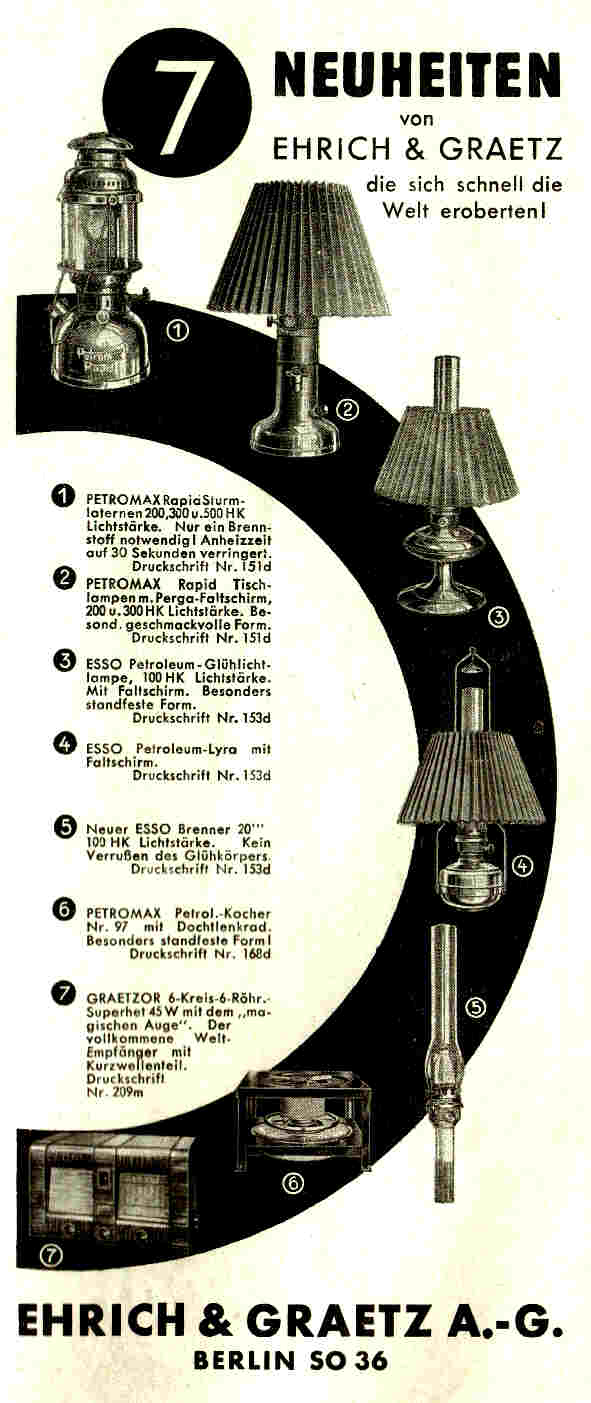

Werbung der Firma Ehrich & Graetz, etwa 1938. Hier die pdf-Datei.

Die GRAETZOR (Graetz) Geräte Serie - gebaut ca. 1933 bis 1938 (Graetz-Radio GmbH , Berlin SO 36 , Elsenstraße 90-96 , Telefon F8 Oberbaum 0015)

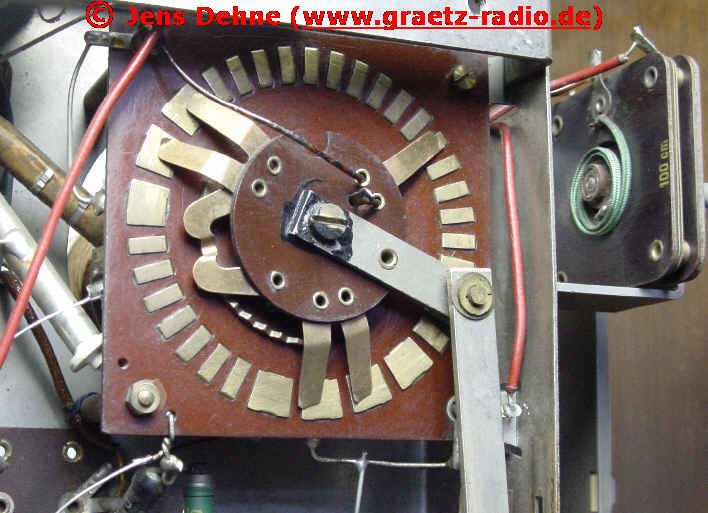

Ein Wellenschalter über einen Schiebehebel betätigt, hier vom Modell 33WS.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1933 / 1934

Gleichstrom 2-Röhren-1-Kreis Geradeaus Empfänger (Audion)

33 G (33G)

(Graetz-Nummer xxxxx)

2 Röhren

Gehäuse BxHxT 340x403x252mm

13 kg

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

Kurzwelle 1 15m bis 40m

Kurzwelle 2 25m bis 60m

?

1 Kreis AM (Audion)

2x Sperrkreis

Lichtantenne (abschaltbar)

elektrodynamischer Lautsprecher rund nach vorn gerichtet



Tonabnehmer anschaltbar

Lautstärkeregler (HF) gekoppelt mit Netzschalter

Drosselkopplung



ca. 55 W Leistungsverbrauch bei 220VDC

Verstärker / Endverstärker RENS1823d



Audion REN1814





Originalpreis xx RM für den Röhrensatz

Originalpreis 153,- RM (komplett mit Röhren)



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1933 / 1934

Wechselstrom 3(2)-Röhren-1-Kreis Geradeaus Empfänger (Audion)

33 W (33W)

(Graetz-Nummer xxxxx)

3 Röhren (mit Gleichrichter)

Gehäuse BxHxT 340x403x252mm

14 kg ?

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

Kurzwelle 1 15m bis 40m

Kurzwelle 2 25m bis 60m

?

1 Kreis AM (Audion)

2x Sperrkreis

Lichtantenne (abschaltbar)

elektrodynamischer Lautsprecher rund nach vorn gerichtet



Tonabnehmer anschaltbar



2-stufiger Klangfarbenschalter



Transformatorkopplung



ca. 50 W Leistungsverbrauch bei 220VAC

Verstärker / Endverstärker RENS1374D

Audion REN914

Gleichrichter für die Anodenspannung RGN354



Urdox - Eisenwasserstoff - Widerstand U3007



Originalpreis xx RM für den Röhrensatz

Originalpreis 153,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1933 / 1934

Wechselstrom 3(2)-Röhren-1-Kreis Geradeaus Empfänger (Audion)

33 WS (33WS)

(Graetz-Nummer xxxxx)

3 Röhren (mit Gleichrichter)

Gehäuse BxHxT 340x403x252mm

10,4 kg

Langwelle 750m bis 2000m

Mittelwelle 200m bis 600m

Kurzwelle 1 15m bis 40m

Kurzwelle 2 25m bis 60m



1 Kreis AM (Audion)

2x Sperrkreis fest eingebaut

Lichtantenne (abschaltbar)

elektrodynamischer Lautsprecher rund nach vorn gerichtet



Tonabnehmer anschaltbar



2-stufiger Klangfarbenschalter



ca. xx W Leistungsverbrauch bei 220VAC

Verstärker / Endverstärker RENS1374D oder L4150D

Audion RENS1284 oder H4128D (Schirmgitterröhre)

Gleichrichter für die Anodenspannung RGN564

Urdox - Eisenwasserstoff - Widerstand U3007



Originalpreis 33,- RM für den Röhrensatz

Originalpreis 156,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1934 / 1935

Gleichstrom oder Wechselstrom

 4-Röhren-Hexoden- Superhet

34 G (34G) auch 34 GI (34GI) und 34 GII (43GII) Hexoden-Super

(Graetz-Nummer xxxxx)

4 / 5 Röhren (mit Gleichrichter)

15kg

Gehäuse BxHxT 425x405x320mm

Langwelle 900m bis 2000m

Mittelwelle 200m bis 600m

Kurzwelle 20m bis 51m





7 Kreise AM

ZF 135 kHz

permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler gekoppelt mit Netzschalter ??



Klangfarbensteller





Leistungsaufnahme etwa xxW



Originalpreis 263,- RM (ohne Röhren) 342,00 RM komplett

Verstärker / Endverstärker RENS1823d oder L2318D

RENS1834 oder X2918

RENS1894 oder H2618D

RENS1884 oder H2518D

Zwischensockel mit Glühlampe (bei Gleichstrom)

Gleichrichter REN1822 oder A2218 (bei Wechselstrom)

Originalpreis für den Röhrensatz 70,- RM (Gleichstromvariante)

Originalpreis für den Röhrensatz 79,- RM (Wechselstromvariante)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1934 / 1935

Wechselstrom

 5-Röhren-Hexoden- Superhet

34 W (34W) Hexoden-Super

(Graetz-Nummer xxxxx)

5 Röhren (mit Gleichrichter)

15kg

Gehäuse BxHxT 425x405x320mm

Langwelle 750m bis 2000m

Mittelwelle 200m bis 600m

Kurzwelle 18m bis 55m





7 Kreise AM

ZF 135 kHz

3 Watt (3W) Ausgangsleistung

permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler (HF) gekoppelt mit Netzschalter



Klangfarbensteller



Leistungsaufnahme etwa 70W

Verstärker / Endverstärker RES964

Demodulator RENS1284

ZF-Verstärker RENS1294

HF-Vorstufe, Oszillator und Mischer RENS1234



Gleichrichter für die Anodenspannung RGN1064

Originalpreis xx,- RM für den Röhrensatz

Originalpreis xxx,- RM (ohne Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1934 / 1935

Gleichstrom 2-Röhren-1-Kreis Geradeaus Empfänger (Audion)

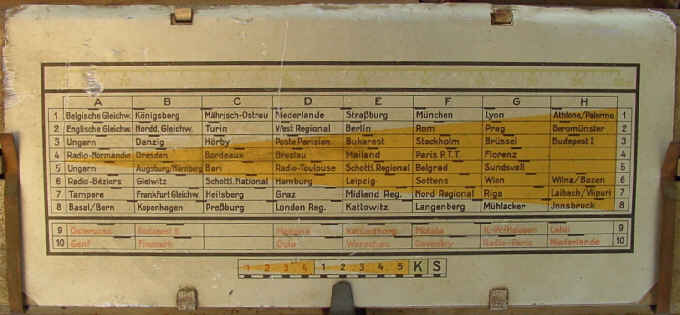

Aeropilot 35 GS (35GS)

(Graetz-Nummer xxxxx)

2 Röhren

xxkg

HxBxT xx mm

Langwelle 750m bis 2000m

Mittelwelle 200m bis 600m

Kurzwelle 1 15m bis 40m

Kurzwelle 2 25m bis 65m



1 Kreis AM (Audion)

Sperrkreis fest eingebaut

Lichtantenne (abschaltbar)

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar



2-stufiger Klangfarbenschalter





Leistungsaufnahme etwa xxW

NF-Verstärker BL2



Audion RENS1884 oder H2518D





Originalpreis xx,- RM für den Röhrensatz



Originalpreis 170,- RM (komplett mit Röhren) ?

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1934 / 1935

Wechselstrom 3(2)-Röhren-1-Kreis Geradeaus Empfänger (Audion)

Aeropilot 35 W (35W)

(Graetz-Nummer xxxxx)

3 Röhren (mit Gleichrichter)

11 kg

HxBxT 365x400x203mm

Langwelle 750m bis 2000m

Mittelwelle 200m bis 600m

Kurzwelle 17m bis 60m





1 Kreis AM (Audion)

1x Sperrkreis fest eingebaut

1x Sperrkreis steckbar

Lichtantenne (abschaltbar)

elektrodynamischer Lautsprecher rund nach vorn gerichtet



Tonabnehmer anschaltbar



3-stufiger Klangfarbenschalter





Leistungsaufnahme etwa 50 W

NF-Verstärker RES964 oder L496D (14,- RM)



Audion RENS1284 oder H4128D (6,-RM)



Gleichrichter für die Anodenspannung RGN1064 oder G1064 (6,- RM)





Originalpreis 33,50 RM für den Röhrensatz

Originalpreis 169,50 RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1934 / 1935

Wechselstrom 5(3)-Röhren-6-Kreis Super

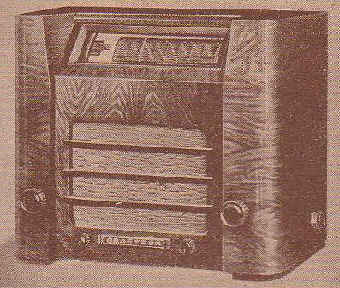

36 W (36W) Rheingold - Super

(Graetz-Nummer xxxxx)

5 Röhren (mit Gleichrichter)

Gehäuse BxTxH 445x225x380 mm

14,8 kg

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

Kurzwelle 18m bis 56m

?



6 Kreise AM

ZF 315 kHz



1x Sperrkreis steckbar

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler gekoppelt mit Netzschalter

4-stufiger Klangfarbenschalter



ca. 55W Leistungsverbrauch bei 220VAC ??

NF - Verstärker RES964

HF Eingangsstufe und Oszillator AK1

ZF - Verstärker RENS1294

Demodulator und Regelspannung AB1



Gleichrichter RGN1064



Originalpreis 54,- RM für den Röhrensatz

Originalpreis 258 / 288,- RM (komplett mit Röhren)

Ausführung: Hochglanz-poliert Nußbaum

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1935 / 1936

Gleichstrom oder Wechselstrom

4-Röhren-7-Kreis Super

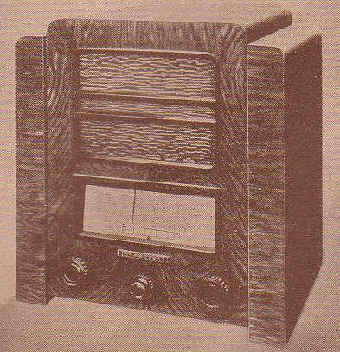

34 G III (34GIII)

(Graetz-Nummer xxxxx)

4 (5) Röhren (mit Gleichrichter)

Gehäuse BxTxH 405x320x425 mm

15,5 kg

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

Kurzwelle 18m bis 56m

?



7 Kreise AM

ZF 135 kHz

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler (HF) gekoppelt mit Netzschalter



Klangfarbensteller



ca. 55W Leistungsverbrauch bei 220VAC ??

NF - Verstärker BL2

HF Eingangsstufe und Oszillator RENS1834

ZF - Verstärker RENS1894

HF - Gleichrichtung RENS1884

Zwischensockel mit Glühlampe (bei Gleichstrom)

Gleichrichter REN1822 (bei Wechselstrom)

Urdox - Eisenwasserstoff - Widerstand (Stromregelröhre) 1928



Originalpreis 64,50 RM für den Röhrensatz

Originalpreis 340,- RM (komplett mit Röhren)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1935 / 1936

Wechselstrom 3(2)-Röhren-1-Kreis Geradeaus Empfänger (Audion)

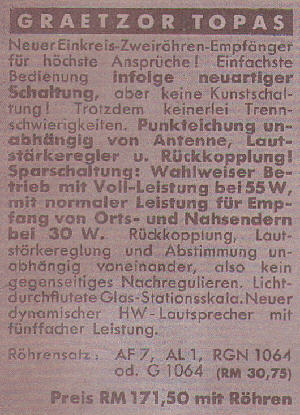

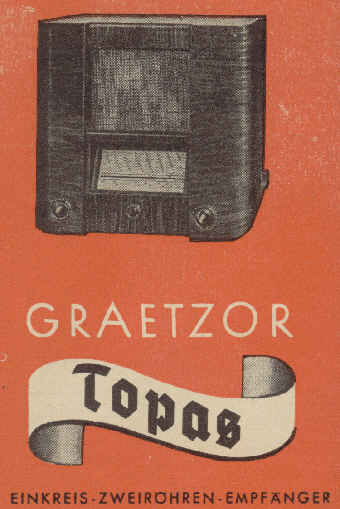

38 W (38W) Topas

(Graetz-Nummer xxxxx)

5 Röhren (mit Gleichrichter)

Gehäuse BxTxH 400x245x390 mm

13,5 kg

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m



?

1 Kreis AM (Audion)

1x Sperrkreis steckbar

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler (HF) gekoppelt mit Netzschalter

2-stufiger Klangfarbenschalter



 Das erste Gerät von Graetz (Graetzor) mit Stromsparschaltung ca. 30W / 55W Leistungsverbrauch bei 220VAC

NF - Verstärker AL1



Audion AF7





Gleichrichter für die Anodenspannung RGN1064 oder G1064



Originalpreis 30,75 RM für den Röhrensatz

Originalpreis 171,50 RM (komplett mit Röhren)

Ausführung: Hochglanz-poliert Nußbaum

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1935 / 1937

Wechselstrom 6(4)-Röhren-2-Kreis Geradeaus Empfänger

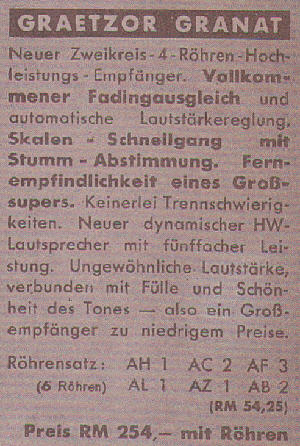

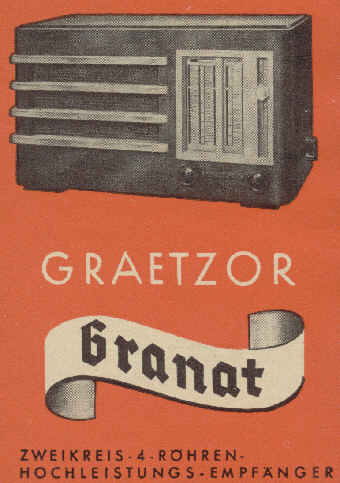

39 W (39W) Granat

(Graetz-Nummer xxxxx)

6 Röhren (mit Gleichrichter)

Gehäuse BxTxH 485x255x290 mm

15,6 kg

Langwelle 800m bis 2000m

Mittelwelle 200m bis 600m



2 Kreise AM

Sperrkreis (umschaltbar für mittlere und lange Wellen) außen steckbar (7,25 RM)

Abstimmeter gegen Aufpreis (8,- RM)

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler gekoppelt mit Netzschalter

2-stufiger Klangfarbenschalter



ca. 55W Leistungsverbrauch bei 220VAC ?

Endverstärker AL1

NF - Vorverstärker AC2

Demodulator / Regelspannung AB2

Eingangsstufe und HF- Verstärker AH1

HF - Verstärker AF3



Gleichrichter für die Anodenspannung AZ1



Originalpreis 54,25 RM für den Röhrensatz

Originalpreis 254,- RM (komplett mit Röhren)

Die Graetz Stromsparschaltung

Nicht jeder kennt die Graetz-Stromsparschaltung und den damit verbundenen Werdegang sowie den Sinn dieser technischen Schaltungsmaßnahme. Immerhin wurden bis zur Saison 1954 /1955 bei Graetz mit der Stromsparschaltung bzw. Sparschaltung bei Wechselstrom-Radiogeräten geworben. Bereits 20 Jahre zuvor wurde auf der „Berliner Funkausstellung“ im Jahre 1935 ein Gerät vorgestellt, welches eine „Sparschaltung“ hatte. Wahlweiser Betrieb mit Voll-Leistung bei 55W, mit normaler Leistung für Empfang von Orts- und Nahsendern bei 30W. Das war etwas neues, die „GRAETZOR Stromsparschaltung und Röhrenschonung, DRP angemeldet“!

Hier nachzulesen im www.radiomuseum.org oder hier der Text als PDF Datei (330 kB)

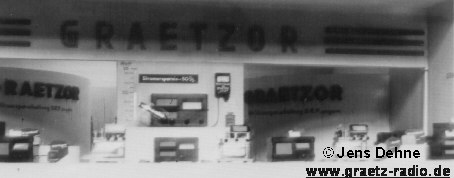

Zur Funkausstellung 1936 wurde die Sparschaltung erstmals mit großem Aufwand dem interessierten Publikum präsentiert.

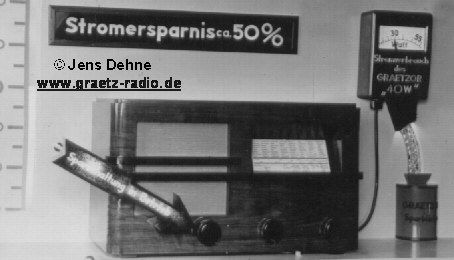

Beim „Stöbern“ fand ich diese bisher unveröffentlichten Privatfotos vom GRAETZOR – Stand auf der Funkausstellung 1936. Zu sehen ist die Vorführung des seinerzeit neuesten Wechselstrom – Radiogerätes „Graetzor 40 W“ mit Sparschaltung.



Auch die "Graetzor Sparbüchse" kam so als einprägsamer Werbeträger an die Öffentlichkeit.



Hier wird das Gerät mit der patentierten Graetzor-Stromsparschaltung dem interessierten Publikum präsentiert.



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1936 / 1937

Allstrom 3(5)-Röhren-1-Kreis Geradeaus Empfänger (Audion)

40 GW (40GW)

(Graetz-Nummer xxxxx)



3 Röhren (mit Gleichrichter)

HxBxT 520x310x250mm

9,8kg

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

?



1 Kreis AM (Audion)

1x Sperrkreis steckbar

permanentdynamischer Lautsprecher rund nach vorn gerichtet ??



Leistungsaufnahme etwa xx W ??

Verstärker / Endverstärker CL4

Audion CF7



Gleichrichter für die Anodenspannung CY1



Originalpreis 39,75 RM für den Röhrensatz

Originalpreis 172,- RM (komplett mit Röhren) / 177,- RM (mit Sperrkreis)

Das Firmenlogo "Ehrich und Graetz"

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

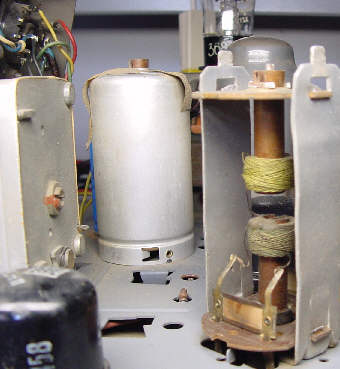

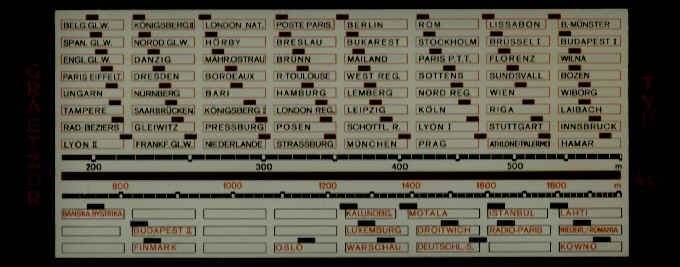

"GRAETZOR"

1936 / 1937

Wechselstrom 3(5)-Röhren-1-Kreis Geradeaus Empfänger (Audion)

40 W (40W)

(Graetz-Nummer xxxxx)



3 Röhren (mit Gleichrichter)

11,8kg

520x310x250mm

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

?



1 Kreis AM (Audion)

1x Sperrkreis steckbar

elektrodynamischer Lautsprecher rund nach vorn gerichtet ??



mit Sparschaltung 55W / 30W

Verstärker / Endverstärker AL4

Audion AF7



Gleichrichter für die Anodenspannung AZ1



Originalpreis 33,25 RM für den Röhrensatz

Originalpreis 159,50 RM (komplett mit Röhren) / 164,50 RM (mit Sperrkreis)

Lautstärkesteller mit Netzschalter gekoppelt
© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1936 / 1937 ?

Allstrom 5(3)-Röhren-2-Kreis Geradeaus Empfänger

41 GW (41GW)

(Graetz-Nummer xxxxx)



3 Röhren (mit Gleichrichter)

xx kg ?

550x315x285mm

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

?



2 Kreise AM



1x Sperrkreis steckbar

permanentdynamischer Lautsprecher rund nach vorn gerichtet ??



Leistungsaufnahme etwa 50 W

Verstärker / Endverstärker CL4

1. HF-Stufe / HF-Vorverstärker CH1

2. HF-Stufe / HF-Verstärker CF3

Empfangsgleichrichter / Demodulator CB2

Gleichrichter für die Anodenspannung CY1

URDOX U920

Originalpreis 58,75 RM für den Röhrensatz

Originalpreis 245,- RM (komplett mit Röhren)

Option Sperrkreis Originalpreis 5,- RM

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1936 / 1937 ?

Wechselstrom 5(3)-Röhren-2-Kreis Geradeaus Empfänger

41 W (41W)

(Graetz-Nummer xxxxx)



5 Röhren (mit Gleichrichter)

14,8kg

550x315x285mm

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

?



2 Kreise AM



1x Sperrkreis steckbar

elektrodynamischer Lautsprecher rund nach vorn gerichtet ??



mit Sparschaltung 50W / 31W

Verstärker / Endverstärker AL4

1. HF-Stufe / HF-Vorverstärker AH1

2. HF-Stufe / HF-Verstärker AF3

Empfangsgleichrichter / Demodulator AB2



Gleichrichter für die Anodenspannung AZ1



Originalpreis 49,75 RM für den Röhrensatz

Originalpreis 229,- RM (komplett mit Röhren)

Option Sperrkreis Originalpreis 5,- RM

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1936 / 1937

Wechselstrom 5(3)-Röhren-2-Kreis Geradeaus Empfänger

42 W (42W)

(Graetz-Nummer xxxxx)



5 Röhren (mit Gleichrichter)

14,8kg ?

530x320x290mm

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

?



2 Kreise AM



1x Sperrkreis steckbar

elektrodynamischer Lautsprecher rund nach vorn gerichtet Verstärker / Endverstärker AL4

1. HF-Stufe / HF-Vorverstärker AH1

2. HF-Stufe / HF-Verstärker AF3

Empfangsgleichrichter / Demodulator AB2



Gleichrichter für die Anodenspannung AZ1



Originalpreis 49,75 RM für den Röhrensatz

Originalpreis 229,- RM (komplett mit Röhren)

Option Sperrkreis Originalpreis 5,- RM



Der Philips „ALADIN D23W“ aus der Saison 1936/1937 ist ein Graetz / Graetzor vom Typ „42W“!?

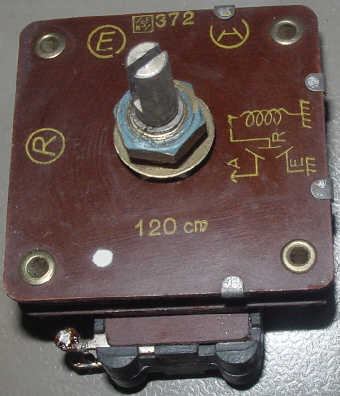

Diese provokante Aussage von mir gründet auf Vergleiche des Modells „Aladin D23W“ mit Graetz Geräten aus der Saison zuvor und danach. Ganz zufällig war ich beim Durchstöbern von Abbildungen unterschiedlicher Geräte auf den „Aladin“ gekommen. Gleich kam mir der markante Wellenschalter in der Mitte der drei Bedienknöpfe bekannt vor. Diese Ausführung in Kombination mit dem Rückkopplungssteller wurde den Graetz Geräten der Typen „41W“, „41GW“, „44W“ und „44GW“ realisiert. Ich musste etwas warten, bis ich einen Wechselstom-Zweikreiser „Aladin D23W“ bekommen konnte, aber nur so ließen sich optimal Details vergleichen. Übrigens ist das Philips Schwesterngerät in Allstromausführung aus dieser Saison, der „ALADIN D23GW“ ein völlig anders aufgebauter Zweikreiser. Ähnlichkeiten sind weder am Chassis noch äußerlich am Gehäuse zu erkennen. Für mich ist da keine „Verwandtschaft“ zum „Aladin D23W“ zu erkennen. Zu den erkennbaren Fakten. Das Chassis des „ALADIN D23W“ hat im mechanischen Aufbau deutliche Ähnlichkeiten mit dem Graetz-Gerät „41W“ aus der Saison zuvor und dem „43W“ (bedingt, weil Einkreiser) und „44W“ aus der Saison danach. Besonders die typischen Skalenbefestigungen sind sich sehr ähnlich. Unter der Marke Graetz gab es weder ein Gerät mit der Bezeichnung „42W“ noch „42GW“. Auf der Skalenscheibe des Aladin „D23W“ steht am unteren rechten Rand „42W“. Das „Philips Logo“ auf der Skalenscheibe sieht jedenfalls von hinten aus wie nicht im selben Druck wie die übrige Skala aufgebracht, ist eventuell nachträglich eingefügt worden. Auch die Rückwand hat große Ähnlichkeit zu den Graetz-Modellen, in den Maßen sowie der Anordnung der Durchbrüche. Das Holzgehäuse reiht sich in die Designreihe der Modelle von Graetz 41…44 ideal ein.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1936 / 1937

Wechselstrom 5(3)-Röhren-2-Kreis Geradeaus Empfänger

Philips

Aladin D 23 W (D23W)



5 Röhren (mit Gleichrichter)

14,8kg ?

530x320x290mm

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

?



2 Kreise AM



1x Sperrkreis steckbar

elektrodynamischer Lautsprecher rund nach vorn gerichtet Verstärker / Endverstärker AL4

1. HF-Stufe / HF-Vorverstärker AH1

2. HF-Stufe / HF-Verstärker AF3

Empfangsgleichrichter / Demodulator AB2



Gleichrichter für die Anodenspannung AZ1



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1937 / 1938

Allstrom 2(3)-Röhren-1-Kreis Geradeaus Empfänger (Audion)

43 GW (43GW)

(Graetz-Nummer xxxxx)



3 Röhren (mit Gleichrichter)

10kg

520x310x250mm

2 Wellenbereiche

190m bis 600m

750m bis 2000m



Wellenschalter rechts



1 Kreis AM (Audion)

Sperrkreis innen (190-600m) und außen (750-2000m) steckbar

permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler (HF-Regler) gekoppelt mit Netzschalter

2-stufiger Klangfarbenschalter



Netzumschaltung durch Auswechseln des Urdox (EU)

Skalenlampe 5V 0,2A E10

NF Endverstärker CL4

Audion CF7



Einweg - Gleichrichter für die Anodenspannung CY1

URDOX

EU VI - 170-250V

EU VII - 130-160V

EU X - 110-125V

Originalpreis 31,50 RM für den Röhrensatz

Originalpreis 162,- RM (komplett mit Röhren)

Option Sperrkreis Originalpreis 5,- RM

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1937 / 1938

Wechselstrom 2(3)-Röhren-1-Kreis Geradeaus Empfänger (Audion)

43 W (43W)

(Graetz-Nummer xxxxx)



3 Röhren (mit Gleichrichter)

xx kg

HxBxT mm ??

2 Wellenbereiche

190m bis 600m

750m bis 2000m



Wellenschalter rechts



1 Kreis AM (Audion)

Sperrkreis außen steckbar ?

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler (HF) gekoppelt mit Netzschalter

2-stufiger Klangfarbenschalter



mit Sparschaltung 30W / 55W

Leistungsaufnahme etwa xx W ??

NF Endverstärker AL4

Audion AF7



Gleichrichter AZ1



Originalpreis 25,- RM für den Röhrensatz

Originalpreis 149,- RM (komplett mit Röhren)

Option Sperrkreis Originalpreis 5,- RM

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1937 / 1938

Allstrom 3(5)-Röhren-2-Kreis Geradeaus Empfänger (Audion)

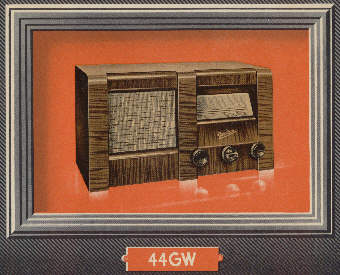

44 GW (44GW)

(Graetz-Nummer xxxxx)



5 Röhren (mit Gleichrichter)

xx kg

HxBxT mm ??

2 Wellenbereiche

200m bis 600m

825m bis 2050m



Schwundausgleich



2 Kreise AM / Sperrkreis steckbar

permanentdynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler gekoppelt mit Netzschalter

3-stufiger Klangfarbenschalter hinten am Chassis



Leistungsaufnahme etwa xx W ??

Endverstärker CL4

AM Demodulator / AM Regelspannung CB2

Eingangsstufe und HF- Verstärker CH1

HF- Verstärker CF3



Gleichrichter CY1

Urdox - widerstand U920

Originalpreis 49,00 RM für den Röhrensatz

Originalpreis 222,- RM (komplett mit Röhren)

Option Sperrkreis Originalpreis 5,- RM

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1937 / 1938

Wechselstrom 3(5)-Röhren-2-Kreis Geradeaus Empfänger (Audion)

44 W (44W)

(Graetz-Nummer xxxxx)



5 Röhren (mit Gleichrichter)

14,3kg

535x285x310mm

2 Wellenbereiche

200m bis 600m

825m bis 2050m





Schwundausgleich

Wellenschalter rechts

2 Kreise AM / Sperrkreis von außen steckbar

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Lautstärkeregler gekoppelt mit Netzschalter

3-stufiger Klangfarbenschalter



mit Sparschaltung 40W / 70W

Endverstärker AL4

AM Demodulator / AM Regelspannung AB2

Eingangsstufe und HF- Verstärker AH1

HF - Verstärker AF3



Gleichrichter AZ1



Originalpreis 40,25 RM für den Röhrensatz

Originalpreis 203,- RM (komplett mit Röhren)

Option Sperrkreis Originalpreis 5,- RM

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

"GRAETZOR"

1937 / 1938

Wechselstrom 4(6)-Röhren-6-Kreis Super

45 W (45W)

(Graetz-Nummer xxxxx)



5 Röhren (mit Gleichrichter)

15kg

550x300x340mm

Langwelle 690m bis 2000m

Mittelwelle 196m bis 600m

Kurzwelle 18m bis 56m





Schwundausgleich

Wellenschalter rechts

6 Kreise AM / ZF 468/472 kHz / 2-fach abgestimmt

elektrodynamischer Lautsprecher rund nach vorn gerichtet

Tonabnehmer anschaltbar

Klangfarbenschalter 4-stufig umschaltbar, gekoppelt mit Bandbreitenregler

Lautstärkeregler gekoppelt mit Netzschalter



Leistungsaufnahme etwa 68W

Endverstärker AL4

Demodulator / Regelspannung AB2

Magisches Auge AM2

Eingangsstufe - AM Oszillator und Mischer ACH1

ZF- Verstärker AF3



Gleichrichter AZ1

Originalpreis 51,50 RM für den Röhrensatz

Originalpreis 265,- RM (komplett mit Röhren)



Die Skalenscheiben:

Graetzor 35W / Aeropilot 1934 (Skala hinter dem Zeiger)

Graetzor 40W (Graetzor Typ 40)

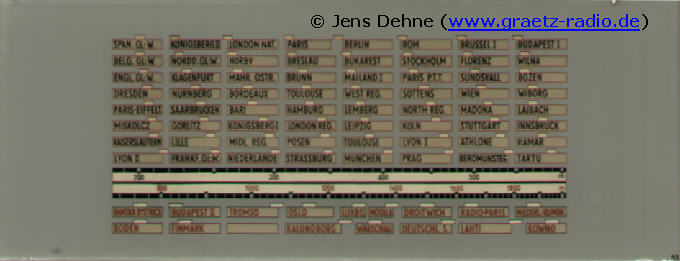

Graetzor 43GW

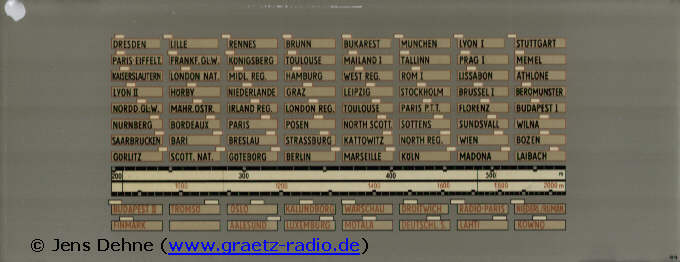

Graetzor 44W

Hier die 29 GRAETZ - Radio Vertretungen um 1937 (Graetz-Radio G.m.b.H., Berlin SO36):

Baden: F. Burger, Sophienstraße 54, Fernruf Karsruhe 141

Bayern Nord: R. Zankl, Nürnberg, Wilhelm-Spaeth-Straße 80, Fernruf Nürnberg 40813

Bayern Süd: F. Winkelmann, München 2 SW, Josef-Spitalstraße 10 1/4, Fernruf München 90783

Berlin-Norden und Vororte: H. Coenen, Berlin Zehlendorf, Steinweg 55, Fernruf H4 Zehlendorf 7757

Berlin-Zentrum, -Osten, -Südosten und Vororte: H. Schmalix, Berlin W 15, Joachimsstraße 12, Fernruf J1 Bismarck 1933

Berlin Westen, -Südwesten und Vororte, Potsdam: H. Engel, Berlin Spandau, Ruhlebener Straße 151, Fernruf C7 Spandau 9788

Bielefeld: M. Vogl, Bielefeld, Horst Wesselstraße 13, Fernruf Bielefeld 6184

Provinz Brandenburg Nord: G. Grieguhn, Berlin SO 36, Köpenicker Straße 163, Fernruf F8 Oberbaum 1536

Provinz Brandenburg Süd: Firma Miveg, Elsterwerda, Fernruf Elsterwerda 252

Braunschweig: H. Bode, Braunschweig, Rudolfplatz 8, Fernruf Braunschweig 4137

Bremen und Oldenburg: C. H. Becker, Bremen, Breitenweg 50, Fernruf Domsheide 24781

Chemnitz, West-Sachsen: P. Baumann, Chemnitz, Annabergerstraße 21, Fernruf Chemnitz 26616

Dresden, Ost-Sachsen: F. Dietze, Dresden A20, Reickerstraße 15, Fernruf Dresden 56302

Düsseldorf: H. Frey, Düsseldorf, Clever Straße 64, Fernruf Düsseldorf 33322

Elberfeld: E. Ambauch, W-Elberfeld, Wülfingstraße 1, Fernruf Elberfeld 23786

Essen: A. Hartig, Essen, Dreihudenstraße 20 (?), Fernruf Essen 27096 (?)

Frankfurt, Hessen Nassau: R. Dieckmann, Frankfurt am Main, Kronprinzenstrae 41, Fernruf Frankfurt am Main 31218 (?)

Hamburg: F. Priester, Hamburg 1, Burchandplatz 2e (?) Chilehaus, Fernruf Hamburg 325651 (?)

Hannover: H. Buske, Hannover, Podbielskstraße 317 (?), Fernruf Hannover 60887

Kassel: D. Köbberling, Kassel, Grüner Weg 6, Fernruf Kassel 2162

Köln: H. Albert, Köln, Kirchgasse / Industriehof, Fernruf Köln 227347

Magdeburg, Anhalt: W. Lehmann, Magdeburg, Falkenbergstraße 4, Fernruf Magdeburg 20922

Mannheim, Pfalz: F. Lig, Mannheim - Käfertal, Asternstraße 29, Fernruf Mannheim 51009

Ostpreußen: R. Hippuff, Königsberg / Pr., Taunusstraße 1, Fernruf Königsberg 42611

Pommern: W. Habeck, Stettin, Elisabethstraße 69, Fernruf Stettin 27100

Siegen i.W.: W. Völker, Siegen, Kirchweg 52, Fernruf Siegen 1089

Schlesien: K. Lindenberg, Breslau 13, Kaiser-Wilhelmstraße 32, Fernruf Breslau 37850

Schleswig-Holstein: E: Gerisch, Hamburg Fuhlsbüttel, Etzestraße 40, Fernruf Hamburg 325651

Württenberg: J. Lübeck, Stuttgart, Hölderlinstraße 31a, Fernruf Stuttgart 21231



Werbung, Werbung, Werbung...




Startseite ] Nach oben ] Lautsprecher usw. ] [ Graetzor bis 1938 ] Graetz 1938 bis 1941 ] Graetz 1941 bis 1945 ] VE301 / DKE ] Berlin 1945 bis 1951 ] Altena 1946 bis 1951 ] Die 150er Serie ] Die 160er Serie ] Die 170er Serie ] Die Allstrom Super ] Die Comedia Serie ] Die Musica Serie ] Die Melodia Serie ] Die Sinfonia Serie ] Die Fantasia Serie ] Die Canzonetta Serie ] Die Polka Serie ] Die Komtess Serie ] Die kleinsten Super ] Phono - Super ] Musik - Truhen ] Export ] RCA und Graetz ] UKW ] 4R von Graetz ] Der Schallkompressor ] stereo ] Transistorgeräte ] Uhrenradios ] nach 1961 ] anderes als Radio ] Fernsehgeräte ] Werbung ]

Senden Sie eine E-Mail mit Fragen oder Kommentaren zu dieser Website an: jens.dehne@graetz-radio.de
Copyright © 2000 bis 2023 Jens Dehne - Planegg
Stand: Mai 2023
