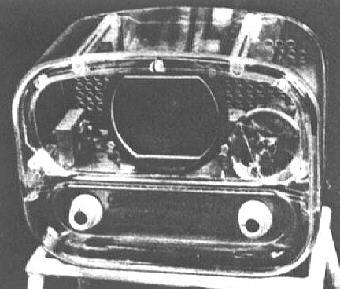

| | Auf der Düsseldorfer Funkausstellung 1955
präsentierte GRAETZ einen MW - Empfänger (Mittelwellenempfänger) komplett mit
8 Transistoren und einer Diode bestückt - ein reiner Halbleiterempfänger als
Prototyp.
Der erste 6-Transistoren-6-Kreiser für MW
(Mittelwelle) von GRAETZ war
geboren, aber nie in Serie produziert!
Quelle der Abbildung und der Schaltung: Funkschau 19/1955
Interessierte können einen kleinen Bericht über dieses Gerät hier als PDF
Datei (2,8 MB) herunter laden oder hier
im www.radiomuseum.org lesen.

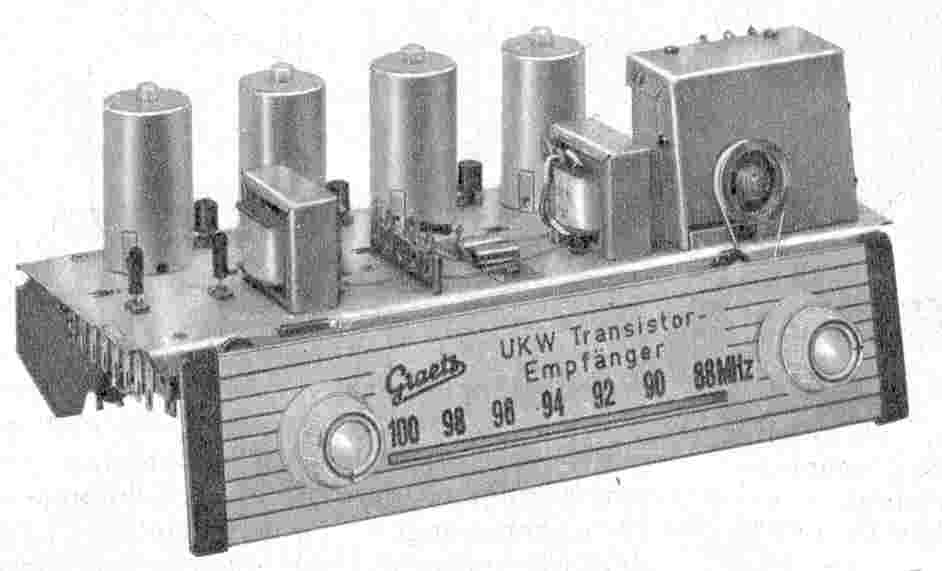

Das Radiolaboratorium der GRAETZ KG stellte dann in einer Studie schon im Jahr
1957 den vermutlich ersten deutschen UKW - Volltransistor - Empfänger vor.
Der 8-Transistoren-8-Kreiser für UKW
(Ultrakurzwelle) war nun geboren, aber auch nie in Serie produziert!
Die Halbleiterbestückung des UKW Transistor
Empfänger (Prototyp) waren HF-Transistoren von RCA
des Typs 2N247 und NF-Transistoren vom Typ OC71 und OC72.
Im Schaltbild dieses UKW-Transistor-Empfängers hat der
Zeichner einen Fehler einschleichen lassen; beim unteren Transistor OC72 muss
"C" und " E" vertauscht werden.
Es folgten die ersten batteriebetriebenen Transistor- Taschengeräte und Koffergeräte, dann auch
volltransistorisierte Heimsuper. Röhrenbestückte batteriegespeiste
Koffergeräte wurden unter der Marke Graetz nicht hergestellt.
Einen kleinen Eindruck der weiteren Entwicklung auf dem Gebiet der
Transistor-Rundfunkgeräte bei GRAETZ vermitteln repräsentativ einige Geräte aus unserer Sammlung.
Nach dem Verkauf der Firma GRAETZ an ITT (1961) blieb die gut eingeführte Marke
"GRAETZ" den Konsumenten erhalten. In den 60er Jahren nahm die
Halbleitertechnik die dominierende Rolle in der kommerziellen Elektronik
ein.
Etwa 1959 begann man bei Graetz mit der volltransistorierten
"Kofferradiogeneration",
für jeden war etwas im Sortiment....
Transistorgeräte als "Kofferradios" wurden zum Verkaufsschlager
Mitte der 60er Jahre.
Wir stellen eine Auswahl der ersten Graetz - Taschensuper, Koffer- und Autoempfänger
aber auch Transistorempfänger für Heim und Reise vor.
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1959
Volltransistor - Taschenempfänger
SUSI
830
Graetz Nr. 90784
Gewicht : 450 g
BxHxT 158x94x34,5mm
Originalpreis 135,- bis später 98,- DM / BRD
|
LW kHz
150 - 300 kHz ?
MW
510 - 1620 kHz ?
Ferritantenne für
MW und LW
5 Kreise AM / ZF 460 kHz
2-fach "C" abgestimmt
|
Gegentakt - Endstufe
240 mWatt (Ausgangstransformator)
Lautsprecher 7cm rund
Batterie 6 V (ca. 120 Betriebsstunden)
Anschluss für Miniaturkopfhörer und Hilfsantenne |
6
Transistoren
3x OC169
OC75
2x OC72
1 Diode
OA70
|
Erster
volltransistorisierter Taschenempfänger von Graetz, vorgestellt am
14.8.1959 zur Großen Rundfunk-, Fernseh- und Phonoausstellung in
Frankfurt am Main.
|
In den Graetz
- Nachrichten von 1959 heißt es:
Ein Taschensuper, wie man ihn sich wünscht: Kleine, handliche Form,
in hübschen Farben, mit einer verblüffenden Leistung. Er sorgt stets
für Ihre gute Unterhaltung. |
| ©

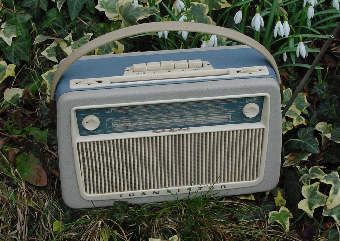

Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1959
UKW - Transistor - Koffer- und
Autoempfänger
JOKER
834
Graetz Nr. 90537
Gewicht : 3 kg
BxHxT 290x180x102mm
Originalpreis 299,- DM / BRD
|
LW kHz
150 - 300 kHz ?
MW
510 - 1620 kHz
KW 5,8 - 7,9 MHz
UKW 87,5 MHz - 101 MHz
Ferritantenne für
MW und LW
Teleskopantenne für
UKW und
KW
7 Kreise AM / ZF 460 kHz
2-fach "C" abgestimmt
10 Kreise FM / ZF 6,75 MHz
2-fach "C" abgestimmt
|
Gegentakt - Endstufe
1,2 Watt (Ausgangstransformator)
Lautsprecher rund
Batterie 9V / 6 Monozellen (UM1, LR20, R20) für ca. 350
Betriebsstunden
Anschluss für 2. Lautsprecher und Autoantenne |
9
Transistoren
OC171V
OC171M
3x OC170
2x OC71
2x OC74
3 Dioden
OA70
2x OA90
Stabilyt 1,5/10 |
Erster
volltransistorisierter Koffer- und Autoempfänger von Graetz,
vorgestellt am 14.8.1959 zur Großen Rundfunk-, Fernseh- und
Phonoausstellung in Frankfurt am Main.
 |
In den Graetz
- Nachrichten von 1959 heißt es:
Ein Kofferempfänger großer Klasse, mit 4 Wellenbereichen. In
modernen Farben für jeden Geschmack lieferbar. Ein Reisebegleiter, der
stets Freude bringt. Außerdem ist er schnell und bequem in jedem Auto
mit einer Extravorrichtung anzubringen.
Koffer- und Autoradio in einem! |
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1961 / 1962

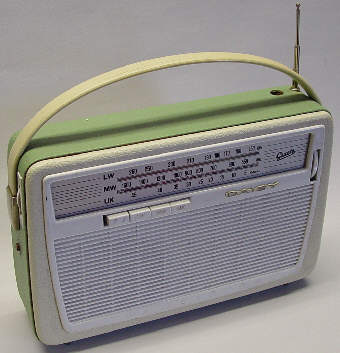

UKW - Transistor - Kofferempfänger
DAISY 1032
Graetz Nr. xxxxx
und
DAISY M 1033
Graetz Nr. xxxxx
sowie
Daisy 1032 K
(mit
Kurzwelle statt Langwelle)
Graetz Nr. xxxxx
Gewicht : 2,3 kg
BxHxT 272x174x69 mm
|
LW kHz
150 - 300 kHz ?
MW
510 - 1620 kHz
(KW 5,8 - 7,9 MHz)
5 Kreise AM / ZF 460 kHz
2-fach "C" abgestimmt
Ferritantenne für
MW
Rahmenantenne für
KW
UKW 87,5 MHz - 101 MHz
9 Kreise FM / ZF 6,75 MHz
2-fach "C" abgestimmt
Teleskopantenne für
UKW
|
Gegentakt
(B) - Endstufe (Ausgangstransformator)
Lautsprecher 10cm rund
Klangtaste / Tontaste
Batterie 9V / 6 Babyzellen (UM2, LR14, R14) (etwa 50 mA
Stromaufnahme bei mittlerer Lautstärke)
Anschluss für Autoantenne |
9
Transistoren
AF114
AF115
3x AF116
2x OC71
2x OC74
4 Dioden
2x OA70
2x OA90 |
(war) lieferbar in den Farben Grau,
Blau, Rot
und Grün
|
In den Graetz
- Nachrichten von 1961 heißt es:
Diese Transistor-Empfänger für Reise, Heim, Camping und Weekend
kann man so leicht überall mitnehmen, um zwischendurch ein paar Takte
Musik oder die Nachrichten zu hören. Die hervorragende Empfangsleistung
und große Trennschärfe machen diese Empfänger auch zu vollwertigen
Heimgeräten.
Originalpreis 234,- (Daisy) / 224,- (Daisy M) DM / BRD |
| ©

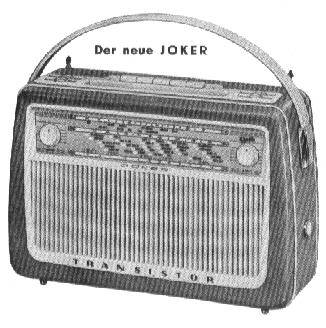

Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1961 / 1962
UKW - Transistor - Koffer- und
Autoempfänger
JOKER 1034
Graetz Nr. xxxxx
und
JOKER M 1035
Graetz Nr. xxxxx
Gewicht : 3 kg
BxHxT 294x189x103 mm
Originalpreis 314,- DM / BRD
|
LW kHz
145 - 320 kHz
MW
510 - 1620 kHz KW 5,8 - 15,5 MHz
7 Kreise AM / ZF 460 kHz
2-fach "C" abgestimmt
Ferritantenne für
MW und LW
(mit Taste abschaltbar)
UKW 87,5 MHz - 101 MHz
11 Kreise FM / ZF 6,75 MHz
2-fach "C" abgestimmt
2 Teleskopantennen für
UKW und
KW
|
Gegentakt
(B) - Endstufe (Ausgangstransformator) Lautsprecher
oval 10x15cm
Bass- und Höhenregler
Batterie 7,5V (60 mA) / 5 Monozellen
Anschluss für Außenantenne Phono-Anschluss für
Schallplatten- und Tonbandwiedergabe sowie Tonbandaufnahme
Über Spezial-Autohalterung 1044 Betrieb in einem Kraftwagen. |
9
Transistoren
2x OC171
3x OC170
OC71
OC75
2x OC74
4 Dioden
2x OA70
2x OA90
Stabilyt 1,5/10 |
Holzgehäuse, (war) lieferbar in den Farben Dunkelgrau,
Blau, Rot
und Grün mit hellgrauer Blende
Stoßfestes Polystyrol-Gehäuse, (war) lieferbar in
den Farbkombinationen Hellgrau/Dunkelgrau,
Grau/Blau,
Grau/Rot und Grau/Grün |
In den Graetz
- Nachrichten von 1960 heißt es:
... es muss festgestellt werden, dass der neue JOKER speziell in
Hinblick auf seine Verwendung in Kraftfahrzeugen weiterentwickelt worden
ist. So ist es möglich, dieses Gerät über die Kontakte an der
Autohalterung direkt mit der Kraftfahrzeugbatterie zu verbinden.
Während des Betriebes im Auto werden also Batteriekosten gespart.
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1961 / 1962
UKW - Transistor Empfänger für Heim
und Reise
AMABILE 1052
(AMABILE 1025)
Graetz Nr. xxxxx
Gewicht : 2,3 kg
BxHxT 312x190x102mm
Originalpreis 238,- DM / BRD
|
LW kHz
145 - 260 kHz
MW
510 - 1620 kHz
5 Kreise AM / ZF 460 kHz
2-fach "C" abgestimmt
Ferritantenne für
MW und LW
UKW 87,5 MHz - 101 MHz
9 Kreise FM / ZF 6,75 MHz
2-fach "C" abgestimmt
Wurfantenne für
UKW
|
Gegentakt
(B) - Endstufe (Ausgangstransformator) Lautsprecher
oval
Klangtaste / Tontaste
Batterie 9 V (50 mA) für ca. 300 Betriebsstunden
Anschluss für AM- und FM-Antenne |
9
Transistoren
2x OC171
3x OC170
2x OC71
2x OC74
4 Dioden
2x OA70
2x OA90 |
(war) lieferbar in Kirschbaum natur mit elfenbeinfarbener Blende
|
In den Graetz
- Nachrichten von 1961 heißt es:
Der schnurlose Rundfunkempfänger bricht mit einer Tradition. Bisher
war es üblich, dass das Heimgerät seinen festen Platz in der Wohnung
hatte. Aber muss das so sein? Graetz-Amabile beweist: der transportable
Rundfunkempfänger hat entscheidende Vorzüge. Unabhängig von jeder
Steckdose ist er auch unabhängig von einem "festen Platz".
Wer Amabile besitzt, kann also ohne jede Schwierigkeiten überall
in der Wohnung Rundfunk hören - im Bad, auf dem Balkon, in der Küche,
im Schlafzimmer, im Garten, aber auch beim Camping und auf Reisen. |
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1962 / 1963

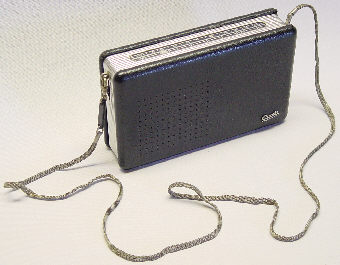

UKW - Transistor Taschensuper
GRAZIA 1131
Graetz Nr. 22774
Gewicht : 550 g
BxHxT 161x97x45 mm
Originalpreis 198,- DM / BRD
|
MW
510 - 1620 kHz
5 Kreise AM / ZF 460 kHz
2-fach "C" abgestimmt
Ferritantenne für
MW
UKW 87,5 MHz - 100 MHz
8 Kreise FM / ZF 6,75 MHz
2-fach "C" abgestimmt
Rahmenantenne für
UKW und
Trageschlaufe aus geflochtenem Metall als Antenne
|
Gegentakt
(B) - Endstufe 60mW (Ausgangstransformator)
Lautsprecher 7cm rund
Batterie 9V
|
9
Transistoren
AF114 AF115
3x AF116
2x OC71
2x OC72
3 Dioden
3x OA90 |
Das Design zu diesem Gerät entwarf der bekannte
Industriedesigner Peter
Raacke.
|
In den Graetz
- Nachrichten von 1961 heißt es:
GRAZIA ist geschaffen für alle, die im Herzen jung, modern und
voller Schwung sind. GRAZIA wiegt nur 500 Gramm und ist doch in Technik
und Leistung ein echter, zuverlässiger GRAETZ. Wo Sie auch sind - mit
GRAZIA sind Sie nie allein. GRAZIA bringt Ihnen die gute Laune zurück,
wenn Sie traurig sind. Und GRAZIA macht Sie glücklich, wenn Sie froh
sind... GRAZIA, mit dunkeler, weicher Bespannung aus modischem Calcari
und apartem Trageband wird in ansprechender Geschenkverpackung
geliefert. |
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1962 / 1963
UKW - Transistor - Koffer- und
Autoempfänger
PAGE 1132
Graetz Nr. xxxxx
und
PAGE 1132 K
Graetz Nr. xxxxx
Gewicht : 2 kg
BxHxT 265x173x71 mm
Originalpreis xxx,- DM / BRD
|
LW kHz
145 - 260 kHz
MW
510 - 1610 kHz
(KW 5,8 - 7,8 MHz)
5 Kreise AM / ZF 460 kHz
2-fach "C" abgestimmt
Ferritantenne für
MW und LW (abschaltbar)
UKW 87,5 MHz - 101 MHz
9 Kreise FM / ZF 6,75 MHz
2-fach "C" abgestimmt
Teleskopantenne für
UKW (abschaltbar)
|
Gegentakt
(B) - Endstufe 1W (Ausgangstransformator) Lautsprecher
rund 10cm
Bass- und Höhenregler
Batterie 7,5V / 5 Babyzellen (50 mA)
Über Spezial-Autohalterung 1142 Betrieb in einem Kraftwagen. |
9
Transistoren
AF114
AF115
3x AF116
OC71
OC75
2x OC74
4 Dioden
2x OA90
OA70
Stabilisator E30C15K |
|
In den Graetz
- Nachrichten von 19 heißt es:
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1962 / 1963
UKW - Transistor - Koffer- und
Autoempfänger
JOKER 1134
Graetz Nr. xxxxx
Gewicht : 3 kg
BxHxT 294x189x92 mm
Originalpreis 318,- DM / BRD ?
|
LW kHz
145 - 300 kHz
MW
510 - 1620 kHz
KW 5,8 - 12 MHz
7 Kreise AM / ZF 460 kHz
2-fach "C" abgestimmt
Ferritantenne für
MW und LW (abschaltbar)
Rahmenantenne für
KW (abschaltbar)
UKW 87,5 MHz - 101 MHz
11 Kreise FM / ZF 6,75 MHz
2-fach "C" abgestimmt
2 Teleskopantennen für
UKW (abschaltbar)
|
Gegentakt
(B) - Endstufe (Ausgangstransformator) Lautsprecher
oval 10x15cm
Bass- und Höhenregler
Batterie 7,5 V / 5 Monozellen (60 mA)
Über Spezial-Autohalterung 1144 Betrieb in einem Kraftwagen,
dann auch mit Skalenbeleuchtung. |
9
Transistoren
AF114
AF115
3x AF116
OC71
OC75
2x OC74
4 Dioden
3x OA90
Stabilyt 1,5/10 |
|
In den Graetz
- Nachrichten von 19 heißt es:
|
Die Beliebtheit der Transistorsuper wuchs schnell. Für die
Kombination "Autosuper" wurden Einbauhalterungen für
das KFZ (Spezial-Autohalterung 1044, Spezial-Autohalterung 1142,
Spezial-Autohalterung 1144, Autohalterung 1245) angeboten, auch mit zusätzlichem NF
- Verstärker (Graetz-5-Watt-Leistungsendstufe 1262), um das tragbare
Gerät schnell in das KFZ zu montieren. Die Autoantenne und die Stromversorgung
wurde adaptiert. Es wurde sogar eine wasser- und staubgeschützte
Spezialhalterung für Traktoren angeboten (Schlepperhalterung 1242);
einschließlich Kopfhörer. Für den Transistorsuper Superpage gab es
eine Autohalterung 1346 mit 12-V Adapter und Entstörfilter. Es blieben
keine Wünsche offen. Für Geräte ohne Netzanschluss wurden Netzanschlussgeräte
407C , 408C und 409F gefertigt, so dass die Möglichkeit geschaffen
wurde, diese an das 220V - Netz anzuschließen.
Hier ein Beispiel eines solchen Universalgerätes:
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1964 / 1965
UKW - Transistor - Koffer- und Autoempfänger

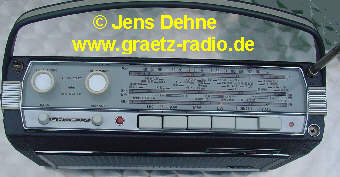

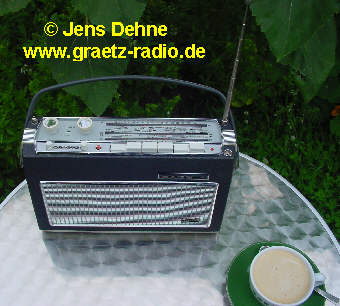

PAGE de luxe 1335
Graetz Nr. xxxxx
Gewicht : 3,8 kg
BxHxT 290x190x92 mm
Originalpreis 470,- DM / BRD
|
LW
145 - 267 kHz
MW
515 - 1625 kHz
KW 5,8 - 7,85 MHz
UKW 87,5 MHz - 104,5 MHz
Ferritantenne für
MW und LW
Rahmenantenne für
KW
2 Teleskopantennen für
UKW
7 Kreise AM / ZF 460 kHz
2-fach "C" abgestimmt
13 Kreise FM / ZF 10,7 MHz
2-fach "C" abgestimmt + AFC
|
Gegentakt
(B) - Endstufe (Ausgangstransformator) 1,8W Ausgangsleistung; bei
Sparschaltung 0,9W Lautsprecher oval 13x18cm
Batterie (5 Monozellen) 7,5 V (60 mA)
Anschluss für Spezial - Autohalterung 1245 |
11
Transistoren
AF102
AF125
4x AF126
OC71
AC126
AC125
2x AC128
4 Dioden
2x AA119
2x OA90 |
 |
Quelle:
"Graetz Transistorgeräte" 1964/65 Automatische
Scharfabstimmung auf UKW durch Drucktaste. Durch stromsparende
Gegentaktendstufe, Stabilisierungsschaltung der Transistoren und
Sparschaltung - sparsamste Nutzung der Batterien bei voller
Empfangsleistung. Kristallklarer Fernempfang vieler UKW-Sender durch
rauscharme UK-Vorstufe und 4-stufigen ZF-Verstärker. Einwandfreie
Sendereinstellung ohne störende Nebengeräusche durch
Rauschunterdrückung auf UKW. Leichtes Einstellen von Kurzwellensendern
durch Bandspreizung. KW-Rahmenantenne - selbstverständlich bei
Graetz. 3 Geräte in einem: Heimgerät, Koffer- und Autosuper. Bei
Autobetrieb automatischer Anschluss an Auto-Batterie, -Antenne und
-Lautsprecher mit Klangkorrektur. Getrennte Bass- und Höhenregelung.
Flutlicht-Skalenbeleuchtung bei Kofferbetrieb durch Taste schaltbar, bei
Autobetrieb 2-stufige Helligkeit. |
Modelle der Saison 1964 / 1965:
PAGINO 1333L / 1333K
/ Graetz-Transistor-Koffergerät / 9 Transistoren / 6AM - 9FM Kreise / UKW
- MW - LW / UKW - KW - MW
PAGE 1332L / 1332K
/ Graetz-Transistor-Koffer- und Autoempfänger / 9 Transistoren / 5AM - 9FM
Kreise / UKW - MW - LW / UKW
- KW - MW
Super-Page 1336 /
Graetz-Transistor-Koffer- und Autoempfänger / 12 Transistoren / 7AM - 13FM
Kreise / UKW - KW - MW - LW
AGRI-PAGE 1242 / Spezialhalterung für Ackerschlepper
Hier der "Agri-Page" Typ 1242 (PAGE 1332 auf einem Schlepper / Traktor).
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1963 bis 1965

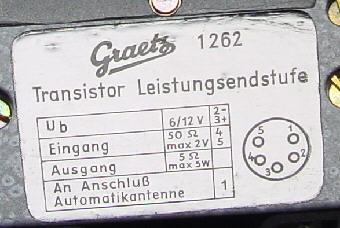

Graetz-5-Watt- Leistungsendstufe
1262
Graetz Nr. 31538 / 91388
Gewicht : 815 g
BxHxT 155x60x60 mm
Originalpreis 69,- DM / BRD ?
|
Gegentakt
(B) - Endstufe (Ausgangstransformator) 5W Ausgangsleistung
Lautsprecher
mit 5 Ohm oder
6 Ohm Impedanz anschließbar
Stromversorgung (6V oder 12V) über das adaptierte Gerät
(Diodenstecker) und Spezialhalterung 1245, 1142, 1144
und 1044.
vorgesehen
für Graetz-UKW Transistor-Koffer und Auto-Empfänger folgender
Typen:
PAGE de luxe 1235, Page 1232 L, K (mit Zusatzteil 1264), Page 1132 l, K (mit Zusatzteil 1264),
Joker 1134, 1034, Joker M 1035
|
Halbleiter:
Transistoren: 2x AD139 oder
2x AD148
Die 5-Watt-Leistungsendstufe braucht bei der Bedienung der
Empfänger-Anlage nicht berücksichtigt zu werden. Die Inbetriebnahme
und das Ausschalten des Verstärkers erfolgen automatisch durch Ein-
bzw. Abschalten des in die Halterung eingesetzten Koffergerätes. Die
Leistungsendstufe besitzt ansonsten keinerlei Bedienungsorgane. Es sind
also lediglich die in den Geräte-Bedienungsanweisungen beschriebenen
Handgriffe sorgfältig auszuführen, die zur Handhabung des
Kofferempfängers erforderlich sind. ... (Auszug aus der
Bedienungsanleitung 24510 von 1963)
|
 |
 |
Bis etwa 1963 ... 1965 lässt sich die "Handschrift" der
Graetz- Entwickler und Konstrukteure an den produzierten Kofferradios gut
erkennen.
Mit der Zentralisierung der Entwicklung und Konstruktion kam inner mehr
"Einfluss" der SEL / ITT in die Modellpalette.
Auch ähnliche beziehungsweise baugleiche Modelle mit unterschiedlichen
Markenbezeichnungen wurden gleichzeitig für die Konzerngruppe produziert.
Mindestens die Elektronik dieser Geräte kam nun aus "Fernost". Schon
in den späteren 60er Jahren wurden Koffergeräte in Deutschland höchstens noch
zusammengeschraubt, die fertig bestückte Leiterplatte und andere Teile kamen
funktionsfähig von fernöstlichen Spezialisten.
Hier nun ein paar ausgewählte Modelle der Marke
Graetz aus den folgenden Jahren:
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1965 / 1966 UKW-Transistor Taschensuper Grazia
41 C (41C) Typ xxxxxx (Graetz)
SEL / ITT
Gewicht : 600 g
BxHxT 175x105x50 mm
Originalpreis xxx,- DM / BRD
|
MW 510 - 1620 kHz
Ferritantenne für
MW
5 Kreise AM / ZF 455 kHz / 2-fach "C" abgestimmt
UKW 87 MHz - 104 MHz
Teleskopantenne für UKW
9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
|
Gegentakt-B - Endstufe (eisenlos) 200mW Lautsprecher
rund 7,5cm 16Ohm xW
Batterie 6x 1,5V (AA)
Anschluss für Ohrhörer und
optionales Netzteil Anschluss
an 220V AC |
9 Transistoren:
AF 124
AF125
3x AF126
2x 2SB266
2x 2SB293
4 Dioden:
4x 1S318 |
|
In Graetz
- Transistorgeräte von 1965 / 1966 heißt es:
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison

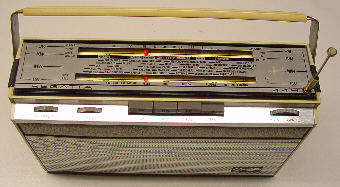

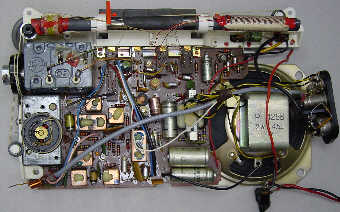

1966 / 1967 Transistor Koffersuper Regatta
44 H (44H) Typ 140467 / 951268) (Graetz)
SEL / ITT
Gewicht : 2 kg
BxHxT 280x160x78 mm
Originalpreis xxx,- DM / BRD
|
LW
145 - 260 kHz
MW 510 - 1620 kHz
KW 19m bis 49m-Band
/ 5,8 bis 6,3 MHz
Ferritantenne für
LW und MW
6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
UKW 87,5 MHz - 104 MHz
Teleskopantenne für KW
und UKW
9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
|
Gegentakt - Endstufe 1W Lautsprecher
(P-425B) rund 10cm 4,5Ohm 2,5W
Batterie 5x 1,5V (Monozelle)
Anschluss für Ohrhörer / Zweitlautsprecher, Tonabnehmer,
Tonbandgerät, Außenantenne und
optionales Netzteil (Graetz Netzgerät NG2000) Anschluss
an 220V AC - Ausgang über Hohlstecker 6V / 7,5V 250mA 3W (mit
Telefunken-Transistor TF78/30) Gehäusefarben in
anthrazit, kirschrot, königsblau und shetlandgrau |
9 Transistoren:
AF 134
AF125
3x SN695-16
2x BC108
AC175
AC117
(TF78/30)
3 Dioden:
AA112
2x AA112 oder 2x SN693-16 (Diodenpaar)
(Selen Brücke ITT B30C300)
|
 |
In Graetz
- Transistorgeräte von 1966 / 1967 heißt es:
Graetz Regatta ist nicht nur das richtige Gerät für unterwegs, für
Urlaub, Reise und Camping, sondern auch zum Mitnehmen in Räume, die sonst
ohne Radio sind. Also z.B. Hobby-Keller, Werkstatt oder Bügelzimmer. Hier
ist besonders der Betrieb über das Netzanschlussgerät zu empfehlen - das
schont die Batterien! Regatta ist so leistungsfähig, dass Sie auf einen
Hochantennenanschluss verzichten können. 4 Wellenbereiche holen Ihnen das
Programm aus aller Welt!
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1966 / 1967 Transistor Koffersuper Superpage
47 H (47H) (Typ: xxxxxxxx) (Graetz)
SEL / ITT
Gewicht : 3,8 kg
BxHxT 312x192x95 mm
Originalpreis xxx,- DM / BRD
|
LW
145 - 267 kHz
MW 510 - 1640 kHz
KW 5,8 - 7,7 MHz /
24m bis 51,7m-Band
Kurzwellenlupe
Ferritantenne für
LW und MW
7 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
UKW 87,5 MHz - 104 MHz
2 Teleskopantennen für KW
und UKW
13 Kreise FM / ZF 10,7 MHz / 2-fach "L"
abgestimmt (Variometerabstimmung)
|
Gegentakt - B - Endstufe
2,5W (Transformatorgekoppelt) Lautsprecher
18x13cm 8Ohm (LP 1318/19/105 AF)
Maximal 2,5W Ausgangsleistung bei
Batteriebetrieb; bei eingeschalteter Sparschaltung 0,2W.
An
Autohalterung im KFZ und Betrieb über Autobatterie 6V oder 12V ist eine
maximale NF-Ausgangsleistung von 6W zu erzielen.
Batterie 7,5V (5x 1,5V Monozelle)
Anschluss für Ohrhörer / Zweitlautsprecher, Tonabnehmer,
Tonbandgerät, Außenantenne ? |
10
Transistoren:
AF 106
AF125
2x AF126
AF138
AF 137
2x AC122
2x AD155
9 Dioden:
|
|
In Graetz
- Transistorgeräte von 1966 / 1967 heißt es:
|
Hier nun zum Vergleich ein Gerät des Herstellers "Schaub - Lorenz", welches etwa zeitgleich in der Saison
1966/67 angeboten wurde:
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1966 / 1967 Transistor Koffersuper Touring
70 universal (Typ: 110159 anthrazit) (Schaub-Lorenz)
SEL / ITT
Gewicht : 3,4 kg
BxHxT 300x200x95 mm
Originalpreis 340,- DM / BRD
|
LW
145 - 300 kHz ?
MW 510 - 1610 kHz ?
KW 19m bis 49m-Band
Kurzwellenlupe
Rahmenantenne und
Teleskopstab für KW
Ferritantenne für
LW und MW
7 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
UKW 87,5 MHz - 104 MHz mit AFC
2 Teleskopantennen für KW
und UKW ?
13 Kreise FM / ZF 10,7 MHz / 2-fach "L"
abgestimmt (Variometerabstimmung) |
Gegentakt - Endstufe
2,5W (Transformatorgekoppelt) Lautsprecher 26x13cm 8Ohm
?
Maximal 2,5W Ausgangsleistung bei
Batteriebetrieb, an Autohalterung im KFZ und Betrieb über Autobatterie
6V oder 12V ist eine maximale NF-Ausgangsleistung von 6W zu erzielen.
Batterie 7,5V ( 5x 1,5V Monozelle)
Anschluss für Ohrhörer / Zweitlautsprecher, Tonabnehmer,
Tonbandgerät, Außenantenne |
10
Transistoren:
AF 106
AF125
AF 136
2x AF126
AF137
2x AC122
2x AD155
x Dioden:
|
 |
In der Schaub-Lorenz
Werbung von 1966 heißt es:
Der Touring 70 universal ist das ideale
Volltransistorgerät für AUTO, REISE und HEIM.
|
Hier "Ihre Leiter zum Erfolg" als
Werbegag für die Schaufensterwerbung 1965.
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1968 bis 1973 Transistor Koffersuper Musica
300 automatic / Musica automatic 300 (Typ 52150207 Nußbaum
oder Typ 52150209 altweiß) (Graetz)
SEL / ITT
(Baugleich mit "PACIFIC Multiband"
-> Schaub-Lorenz - ITT)
Gewicht : 4 kg (mit Batterien und Netzgerät)
BxHxT 365x226x128 mm
Originalpreis xxx,- DM / BRD
|
LW
146 - 285 kHz
MW I 510 - 1070 kHz
MW II 995 - 1630 kHz
KW I 16m bis 41m-Band
KW II 49m Band
Ferritantenne für
LW und MW
UKW 87,5 MHz - 104 MHz
Teleskopantenne für KW
und UKW
7 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
10 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
mit AFC (abschaltbar)
|
Gegentakt - Endstufe
2W (eisenlos,
komplementär)
Getrennte Bassregler und Höhenregler
Lautsprecher 26x13cm 8Ohm
2W Ausgangsleistung
Batterie 6x 1,5V (Monozelle) oder 2x Flachbatterie (je 4,5V)
serienmäßig mit Netzanschlussgerät NG-3000 bestückt
Anschluss für Ohrhörer oder Außenlautsprecher |
15
Transistoren:
5x BC125
2x BF121
3x BC252B
2x BC172
BC253B
AC178
AC179
9 Dioden:
|
|
In Graetz
- Radio Fernsehen von 1973 heißt es:
Ein Transistor-Koffergerät der Superlative. Wertvolle technische
Ausstattung in repräsentativem Gehäuse. Die ausgezeichneten
Empfangseigenschaften dieses Kofferempfängers übertreffen manches
Heimgerät. 6 Wellenbereiche bieten zu jeder Zeit eine Fülle
internationaler Sender.
Ungewöhnlich für ein Koffergerät ist der 13x26cm große
Konzertlautsprecher. 2 Watt Ausgangsleistung gewährleisten eine
ausgezeichnete Wiedergabe jeder Sendung.
...
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1969 / 1970 Transistor Taschensuper Susi
300 (Typ: 52130601) (Graetz)
SEL / ITT
Gewicht : 340 g mit Batterien
BxHxT 74x119x39 mm
Originalpreis xxx,- DM / BRD
|
MW 515 - 1605 kHz
Ferritantenne für
MW
UKW 87,5 MHz - 104 MHz
Teleskopantenne für UKW
4 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
7 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
|
Gegentakt - Endstufe mit
110 mW Ausgangsleistung (Trafogekoppelt / Übertragergekoppelt,
komplementär)
Lautsprecher 5,7cm 8Ohm
Batterie 9V (Trockenbatterie 6xLR6)
Anschluss für Ohrhörer |
8
Transistoren:
2x 2SC461B
2SC460B
2SC460C
2SC458B
2SB75B
2x 2SB77C
3 Dioden:
2x 1N60P
1N34A
|
 |
Die
"SUSI 300" in origineller
Verpackung.
In den Graetz
- Nachrichten von 1969 heißt es:
|
Beispiele späterer Koffergeräte der Marke GRAETZ aus unserer Sammlung:
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison

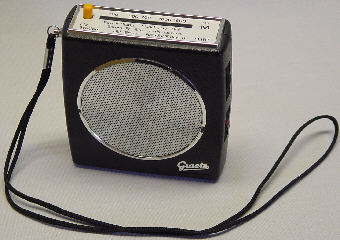

1970 bis 1973 UKW - Transistor Taschensuper FLIRT
301
(Typ: )
FLIRT 302
(Typ: )
(Graetz) SEL / ITT
Gewicht : 200 g
BxHxT 92x95x33 mm
Originalpreis 72,- DM / BRD ??
|
MW
510 - 1605 kHz
Ferritantenne für
MW
5 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
Festsendertaste /
Fix Station
Ein fest durch extra Drehkondensator eingestellter Sender zwischen
1000kHz und 1605kHz lässt sich
durch aktivieren der Festsendertaste hören.
|
Gegentakt - Endstufe mit
xxx mW Ausgangsleistung (Trafogekoppelt / Übertragergekoppelt,
komplementär)
??
Lautsprecher 6cm 8Ohm
Batterie 9V
Anschluss für Ohrhörer |
6
Transistoren:
2SA354A
2SA121C
2SA121A
2SB77B
2x 2SB77C
1 Diode:
1N34A
|
 |
In Graetz
- Radio Fernsehen von 1973 heißt es:
Ein Taschenempfänger mit Festsendertaste und Topskala. Einmal
eingestellt genügt ein Druck auf diese Taste, und Ihr Lieblingssender
ist da.
Sie können jeden Sender im Mittelwellenbereich von 1000 bis 1605 kHz
programmieren.
Die Abmessungen sind so praktisch, dass der Flirt überallhin
mitgenommen werden kann. Er passt in jede Hand- und Jackentasche. Und
zum Tragen oder umhängen hat er eine große Tragekordel.
Trotz seiner minimalen Abmessungen leistet dieser kleine Transistor-
Taschenempfänger im Mittelwellenbereich, für den er speziell ausgelegt
ist, Erstaunliches. |
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1971 bis 1973 UKW - Transistor
Koffersuper FLIP
302
(Typ: )
(Graetz) SEL / ITT
Gewicht : 550 g
BxHxT 160x102x45 mm
Originalpreis 72,- DM / BRD ??
|
MW
510 - 1605 kHz
UKW 87,5 MHz - 104 MHz
Ferritantenne für
MW
Teleskopantenne für
UKW
5 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
7 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
|
Gegentakt -
Komplementär - Endstufe mit 400 mW Ausgangsleistung
Lautsprecher 6x9cm 8Ohm
Batterie 3x 1,5V (Mignon)
Anschluss für Ohrhörer oder Außenlautsprecher |
10
Transistoren:
CS9046
3x CS9018
CS1312
3x CS1312
2SB364
2SD104
5 Dioden:
2x 1N34A
CD0000
2x 1N60 |
 |
In Graetz
- Radio Fernsehen von 1973 heißt es:
Ausgesprochen platzsparend ist dieser Transistor Kofferempfänger.
Ein Gerät, das in jede Reisetasche passt, die eigentlich schon voll
ist. Der Flip hat 2 Wellenbereiche: UKW und MW.
Seine Empfangseigenschaften sind immer wieder verblüffend....
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1970 bis 1973
UKW - Transistor Koffersuper
GRAZIA informatic 300
(Typ: 52130903)
und
GRAZIA informatic 300 LW
(mit Langwelle statt Kurzwelle)
(Typ: 52130905)
(Graetz) SEL / ITT
Gewicht : 850g
BxHxT 210x125x57 mm
Originalpreis 89,- DM / BRD
|
(LW
145 - 260 kHz)
MW
510 - 1605 kHz
KW 5,8 bis 6,3 MHz / gespreiztes 49m Band
UKW 87,5 MHz - 104 MHz
Ferritantenne für
MW
Teleskopantenne für
UKW
5 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
8 Kreise FM / ZF 10,5 MHz / 2-fach "C" abgestimmt
|
Gegentakt -
Komplementär - Endstufe mit 600 mW Ausgangsleistung
Lautsprecher 7,7 x 12,8 cm / 12,5 Ohm
Batterie 9V (Trockenbatterie 6xLR6)
Anschluss für Netzanschlussgerät
Anschluss für Ohrhörer oder Außenlautsprecher |
10
Transistoren:
CS9016E
2x CS9018E
M193
CS9018F
CS1312H
CS1312I
BT1
2SB364
2SD104
5 Dioden:
3x CD0000
2x 1N60
|
|
In Graetz
- Radio Fernsehen von 1973 heißt es:
Vielleicht fahren Sie auch in diesem Jahr wieder ins Ausland, um
Ferien zu machen. Natürlich möchten Sie währen dieser Zeit nicht auf
Musik verzichten und nach Möglichkeit auch einmal einen Heimatsender
empfangen. Leider war das bis heute etwas kompliziert, denn Ihr
Heimatsender hat vielleicht nicht die erforderliche Reichweite. Dieses
Problem hat Graetz mit der Grazia informatic für Sie gelöst. Eine
besondere "Feriensenderskala", auf der vor allem deutsprachige
Fernempfangssender eingezeichnet sind, lässt auf einen Blick erkennen,
welche Sender Sie an Ihrem Ferienort erreichen können. Die Grazia
informatic hat ausgezeichnete Empfangseigenschaften auf 3
Wellenbereichen....
... Auch die Klangwiedergabe ist durch ein zusätzliches
Abstrahlgitter in der Rückwand besser als es in dieser Geräteklasse
bisher üblich war. |
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1970 / 1971
UKW - Transistor Koffersuper
PAGE automatic 301
(Typ: )
(Graetz) SEL / ITT
Gewicht : 2500g
BxHxT 278x187x89 mm
Originalpreis xxx,- DM / BRD
|
LW
146 - 285 kHz ?
MW
510 - 1605 kHz ?
KW 49m Band ?
6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
Ferritantenne für
MW
UKW 87,5 MHz - 104 MHz
9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
Teleskopantenne für
UKW
|
|
|
 |
In den Graetz
- Nachrichten von 19 heißt es:
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1971 bis 1973 UKW - Transistor Super PAGE
netzautomatic 302 (Typ: 52130529)
und
PAGE
netzautomatic 303 (Typ: )
(Graetz) SEL / ITT
Gewicht : 2kg (mit Batterien)
BxHxT 325x245x75 mm
Originalpreis 169,- DM / BRD
|
LW
145 - 260 kHz
MW
510 - 1605 kHz
KW 5,9 - 6,35 MHz / 49m-Band
6 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
Ferritantenne für
MW
UKW 87,5 MHz - 104 MHz
9 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
Teleskopantenne für
UKW
|
Gegentakt -
Komplementär - Endstufe mit 1,3 W Ausgangsleistung
Lautsprecher 9,5 x 15 cm / 4 Ohm
Batterie 9V (Trockenbatterie 6xLR14)
oder Netzbetrieb (eingebautes Netzteil)
Anschluss für Ohrhörer oder Außenlautsprecher |
11
Transistoren:
CS9016E
2x CS9018E
M193A
CS9018F
CS1312H
CS9012F/G
2SB56
AC117
AC175
M324
7 Dioden:
1N60P
2x 1N60
2x CD0000
1S85
Gleichrichter B30-300-1 |
Hier die Innenansicht: "Fernost" lässt grüßen!
|
In den Graetz
- Nachrichten von 19 heißt es:
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1973 / 1974 UKW - Transistor Koffersuper PAGINO
netzautomatic 303
(Typ: 52130581) (Graetz) SEL / ITT
Gewicht : 1200g
BxHxT 250x135x60 mm
Originalpreis 149,- D M / BRD
|
LW
145 - 260 kHz
MW
510 - 1605 kHz
KW 30,7 bis 51,7m
UKW 87,5 MHz - 104 MHz
Ferritantenne für
LW und
MW Teleskopantenne für
KW und
UKW
5 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
8 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
+ AFC
|
Gegentakt - Endstufe
(eisenlos,
komplementär) Lautsprecher 8x12cm 8Ohm
600mW Ausgangsleistung
Batterie 6x 1,5V (Mignon)
Anschluss für Ohrhörer
Netzteil eingebaut / automatische Umschaltung Batterie - Netz |
9
Transistoren: 2SC784
2SC785
3x 2SC381
CS1914-H
CS1909
CS1910
2SB405K
Dioden:
2x CDG00
1S65 (C-Diode)
3x 1N60
2x CDG25
Gleichrichter: B30C300-1 |
 |
In den Graetz
- Nachrichten von 19 heißt es:
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1973 / 1974 UKW - Transistor Koffersuper EURO PAGE 303
(Typ: )
(Graetz) SEL / ITT
Gewicht : 1900g
BxHxT 305x165x75 mm
Originalpreis xxx,- DM / BRD
|
|
|
|
 |
In den Graetz
- Nachrichten von 19 heißt es:
|
 Graetz
"Grazia automatic 305" - Werbung 1975
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1975 / 1976 UKW - Transistor Koffersuper PAGINO
305 (Typ: 52130329 oliv, 52130327 blau, 52130331 schw.) (Graetz)
SEL / ITT
Gewicht : 1200g
BxHxT 245x155x80 mm
Originalpreis xxx,- DM / BRD
|
LW
145 - 260 kHz
MW
510 - 1605 kHz
KW 19m bis 49m-Band
mit Kurzwellenlupe
UKW 87,5 MHz - 104 MHz
Ferritantenne für
LW und
MW Teleskopantenne für
KW und
UKW
5 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
8 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
+ AFC
|
Gegentakt - Endstufe
(eisenlos,
komplementär) Lautsprecher 8x12cm 8Ohm
600mW Ausgangsleistung
Batterie 6x 1,5V (Mignon)
Anschluss für Ohrhörer
Netzteil eingebaut / automatische Umschaltung Batterie - Netz |
9
Transistoren: CS9016
2SC785
3x 2SC381
CS1914-H
CS1909
CS1910
Dioden:
2x CDG00
1S85 (C-Diode)
3x 1N60
2x DS20
Gleichrichter: RB7 |
|
In den Graetz
- Nachrichten von 19 heißt es:
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison

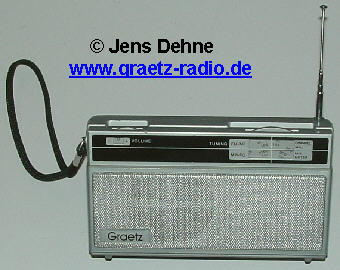

1981 - 1982 UKW - Transistor Taschensuper PR
100 (PR100)
(Typ: 66315816)
(Graetz) SEL / ITT
(auch Ingelen - ITT)
Gewicht : 616g (mit Batterien)
BxHxT 180x102x50 mm
Originalpreis xxx,- DM / BRD ??
|
MW
510 - 1605 kHz
UKW 87,5 MHz - 104 MHz
Ferritantenne für
MW
Teleskopantenne für
UKW
5 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt
7 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt
??
|
Gegentakt - Endstufe (eisenlos,
komplementär) Lautsprecher rund 8Ohm
7cm
300 mW Ausgangsleistung
Batterie 3x 1,5V (LR14 / Baby)
Anschluss für Ohrhörer |
9
Transistoren ?
5 Dioden ?
|
(auch von Ingelen - ITT
hergestellt / vertrieben / gelabelt)
|
In den Graetz
- RADIO FERNSEHEN von 1981 heißt es:
Der kleine PR100 von Graetz kommt immer dann gelegen, wenn für einen
"Großen" Musikkoffer kein Platz mehr im Koffer ist. ... Denn
trotz seiner sparsamen Abmessungen bringt der PR100 von Graetz einen
Klang, der Sie in Erstaunen versetzen wird. |
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1985 ?
Transistor Koffersuper
Grazia 310 L (310L)
(Typ: 55131683)
(Graetz) SEL / ITT
Gewicht : 1,3kg
BxHxT 255x160x550 mm
Originalpreis xxx,- DM / BRD ??
|
LW
146 - 270 kHz
MW
520 - 1605 kHz
KW 5,8 - 16,2 MHz
UKW 87,5 MHz - 108 MHz
Ferritantenne für
MW und LW
Teleskopantenne für
UKW und
KW
?
|
IC - Endstufe
Lautsprecher rund 16Ohm 8,5cm
1W Ausgangsleistung
Netzanschluss 220 VAC
oder
Batterie 6x 1,5V (LR14 / Baby)
Anschluss für Ohrhörer / Kopfhörer |
4 Transistoren
BF324, BF451 , BF451, BF451
4 Dioden: 4x 1N4001
2 IC
AM/FM-ZF: TDA1220B
NF: TBA820M
|
|
In den Graetz
- Nachrichten von 19 heißt es:
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison

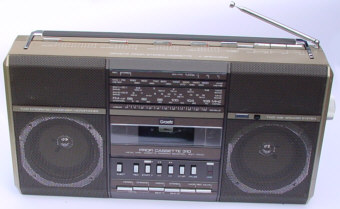

1985 ? Transistor Stereo-Cassetten
Tonbandgerät
Profi Cassette 310
(Typ: )
(Graetz) SEL / ITT
Gewicht : 5,2kg (ohne Batterien)
BxHxT 490x250x110 mm
Originalpreis xxx,- DM / BRD ??
|
MW
520 - 1620 kHz
KW1 2,3 - 5,8 MHz
KW2 5,8 - 16,2 MHz
UKW 87,5 MHz - 108 MHz
Ferritantenne für
MW und LW
Teleskopantenne für
UKW und
KW
?
|
IC - Endstufe (stereo)
Lautsprecher 2x 12cm + 2x 2,8cm
2x 6,5W Musik Ausgangsleistung
Batterie 8 Monozellen R20
Anschluss für Kopfhörer / 2x 2. Lautsprecher |
4 Transistoren ?
4 Dioden ?
IC
AM/FM-ZF:
NF:
|
|
In den Graetz
- Nachrichten von 19 heißt es:
|
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1985 - 1986 Transistor Stereo-Cassetten
Tonbandgerät
Joker Cassette 410
(Typ: 55514500)
(Graetz) SEL / ITT
Leistungsaufnahme bei 220 VAC / 12VDC etwa 15W
Gewicht : etwa 4 kg (ohne Batterien)
BxHxT 565x230x105 mm
Originalpreis xxx,- DM / BRD ??
|
LW
- GO 150 - 270 kHz
MW - PO 520 - 1620 kHz
KW - OC 5,8
bis 16 MHz / 19m - 25m - 31m - 41m - 49m Band
UKW 87,5 MHz - 108 MHz
Ferritantenne für
MW und LW
Teleskopantenne für
UKW und
KW
HSS - Empfangsteil (High
Sensitivity and Selection) |
IC - Endstufe (stereo)
2-Wege Lautsprecher Kombination (2x 9cm
Breitband + 2x 2cm Hochton)
etwa 2x 4W Musik Ausgangsleistung
eingebautes Mikrofon (mono)
Netzbetrieb oder Batterie 12V (8x Monozellen R20)
Anschluss für Kopfhörer / 2x Mikrofon (stereo) / Tonabnehmer
Doppel-Cassetten Laufwerk |
Transistoren ?
Dioden ?
IC
AM/FM-ZF: TDA1220B
Stereo Decoder: TEA5580
NF: 2x TDA1908
|
|
In den Graetz
- Nachrichten von 19 heißt es:
|
Die Saison 1988 / 1989 wirbt jetzt um Transistorgeräte in zeitgemäß
moderner Farbgebung "lavaschwarz".
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1988 / 1989

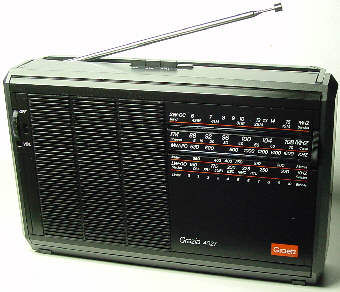

Transistor Koffersuper
Grazia 4027
(Typ: 55103580)
(Graetz) ITT
Gewicht : 1,45kg (mit Batterien)
BxHxT 255x165x550 mm
Originalpreis xxx,- DM / BRD ??
|
LW-GO
146 - 270 kHz
MW-PO
520 - 1605 kHz
KW-OC 5,8 - 16,2 MHz / 49m - 41m -
31m - 25m - 19m Band
UKW 87,5 MHz - 108 MHz / Kanal 5 - 70
Ferritantenne für
MW und LW
Teleskopantenne für
UKW und
KW
|
IC - Endstufe
Lautsprecher rund 16Ohm 80/90 mm
1W Ausgangsleistung
Netzanschluss 220 VAC
oder
Batterie 6x 1,5V (LR14 / Baby)
Anschluss für Ohrhörer / Kopfhörer |
4 Transistoren ?
4 Dioden ?
2 IC
AM/FM-ZF: TDA1220B
NF: TBA820M
|
 |
Im Graetz
- Katalog "TV-VIDEO-HIFI 88/89" heißt es:
Das handliche Radio für überall, wo es auf gutes Aussehen und guten
Empfang ankommt. Ein typisches Beispiel dafür, daß man in der
Elektronik Größe nicht in Zentimetern messen kann. Denn die handliche
GRAZIA paßt in jedes Reisegepäck und ist dennoch für
außergewöhnliche Empfangsleistungen bekannt. |
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1988 / 1989 Stereo Radiorecorder
Page cassette 612 Stereo
(Typ: xxxxxxxx)
(Graetz) ITT
Gewicht : xxkg (mit Batterien)
BxHxT 400x180x100 mm
Originalpreis xxx,- DM / BRD ??
|
|
|
|
|
Im Graetz
- Katalog "TV-VIDEO-HIFI 88/89" heißt es:
Ein handliches Mitnehm-Gerät mit allem, worauf es unterwegs ankommt.
Mit genau der richtigen Technik für starken Klang. Mit besonderer
Empfangsleistung auf Kurzwelle. Und mit willkommen kompakten
Abmessungen. |
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1988 / 1989 Stereo Radiorecorder
Joker cassette 613 D Stereo
(Typ: xxxxxxxx)
(Graetz) ITT
Gewicht : xxkg (mit Batterien)
BxHxT 520x195x120 mm
Originalpreis xxx,- DM / BRD ??
|
|
|
|
|
Im Graetz
- Katalog "TV-VIDEO-HIFI 88/89" heißt es:
Ein vielseitiger Stereo-Radiorecorder. Schlank. Leicht. Handlich. Und
mit interessanten technischen Details. Das Doppel-Cassetten Laufwerk
erlaubt jerderzeit eine schnelle Überspielung von Band zu Band. Vier
eingebaute Lautsprecher sorgen für makellosen Sound. Und die
Kurzwellen-Lupe garantiert auch im Urlaub Nachrichten in der vertrauten
Sprache. |
| ©
Jens Dehne www.graetz-radio.de
präsentiert aus der Saison
1988 / 1989 Stereo Radiorecorder
Super Profi 618 D Stereo Cassette
(Typ: xxxxxxxx)
(Graetz) ITT
Gewicht : xxkg (mit Batterien)
BxHxT 746x250x125 mm
Originalpreis xxx,- DM / BRD ??
|
|
|
|
|
Im Graetz
- Katalog "TV-VIDEO-HIFI 88/89" heißt es:
Eine wahre Action-Musikmaschine. Vollgepackt mit Technik, die weit
über das hinausgeht, was üblicherweise geboten wird. Sogar ein
HiFi-Plattenspieler mit Magnet-System ist anschließbar. Genau das
Richtige für Leute, die mehr machen wollen, als nur Musik hören. |
|
