Die SINFONIA - Serie von Graetz - gebaut ca. 1954 bis 1958

(Bei eingefügtem Gerätebild konnte ich die technischen Angaben nachvollziehen - Irrtum vorbehalten)

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954 / 1955

Wechselstrom - Spitzen - Super

Sinfonia auch

194 W (194W)

(Graetz Nr. 3262)



8 Röhren (mit Gleichrichter)

mit Sparschaltung 34W / 55W Leistungsverbrauch

Gehäuse BxHxT 664x410x305mm

16 kg

Originalpreis 418,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

KW  25 - 50 m

UKW 87,5 - 100 MHz

Ferritantenne drehbar und abschaltbar

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

AM Bandbreite in 2 Stufen (ca.3,5/10 kHz) schaltbar (2 ZF Filter)

12 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt

Ratiodetektor

eingebaute Dipolantenne für UKW

Raumklang

dreifach Klangstrahlergruppe nach vorn gerichtet

Ausgangsleistung 5,5W

8 W - Oval-Bass-Lautsprecher 21x32cm (5400) Modell: Isophon "P 2132/25/90" fs=60Hz , fo=9kHz

Mittelton-Lautsprecher rund 13cm (6081) Modell: Isophon "P 13/19/105" fs=120Hz , fo=10kHz

elektrostatischer Hochtonlautsprecher 7cm (5612) Modell: Isophon "st H 7" (stH7) fo=20kHz



Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar



NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

2x AM / FM ZF - Verstärker EF41

Trockengleichrichter (Selengleichrichter) SSF B250C75

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1954 / 1955

Wechselstrom - Spitzen - Super

Sinfonia 4R

(Graetz Nr. 3354)



8 Röhren (mit Gleichrichter)

mit Sparschaltung 34W / 55W Leistungsverbrauch

Gehäuse BxHxT 664x416x305mm

18 kg

Originalpreis 438,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

KW  25 - 50 m

UKW 87,5 - 100 MHz

Ferritantenne drehbar und abschaltbar

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

AM Bandbreite in 2 Stufen (ca.3,5/10 kHz) schaltbar (2 ZF Filter)

12 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt

Ratiodetektor

eingebaute Dipolantenne für UKW

4R Rundstrahl - Raumklang

Ausgangsleistung 5,5W

Oval-Bass-Lautsprecher 21x32cm (5400)

Oval-Mittelton-Lautsprecher 18x26cm (5346) - (oben über Zwischendecke / Resonanzboden)

2 elektrostatische Hochtonlautsprecher 7cm (5612)



Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

2x AM / FM ZF - Verstärker EF41

Trockengleichrichter (Selengleichrichter) B250C75

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1955 / 1956

Wechselstrom - Spitzen - Super

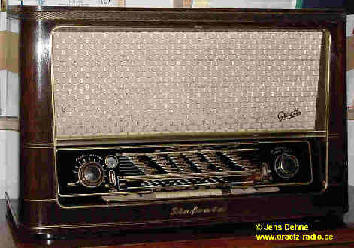

Sinfonia 4R 221 (4R221)

(Graetz Nr. 3395)



8 Röhren (mit Gleichrichter)



ca. 53W Leistungsverbrauch

Gehäuse BxHxT 664x416x305mm

16 kg

Originalpreis 398,- DM / BRD

LW 140 - 320 kHz

MW 510 - 1620 kHz

KW  24 - 50 m

UKW 87,5 - 101 MHz

Ferritantenne drehbar und abschaltbar für MW und LW

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

AM Bandbreite in 2 Stufen (ca.3,5/10 kHz) schaltbar (2 ZF Filter)

12 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt

Ratiodetektor

eingebaute Dipolantenne für UKW

4R Rundstrahl - Raumklang

Ausgangsleistung 5W

8W Oval-Bass-Lautsprecher 21x32cm (5400)

Mittelton-Lautsprecher 13cm (6406) - (oben über Zwischendecke / Resonanzboden)

2 elektrostatische Hochtonlautsprecher 9cm (6493)

Bass- und Höhenregister mit Schauzeichen in der Skalenscheibe sichtbar

schaltbar "Sprache"

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

2x AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75



Chassisansicht "Sinfonia 4R221"

In den Graetz - Nachrichten von 1955 heißt es:

Sinfonia heißt Zusammenklang!

Und bei diesem UKW - Spitzensuper klingt wirklich alles zusammen, was das ungetrübte häusliche Musikerlebnis unserer Zeit an Forderungen geltend macht. Virtuosität der technischen Ausstattung, sinfonische Klangschönheit und festliche Repräsentanz der Form! Von diesem Gerät können Sie das Höchste verlangen - es enttäuscht Sie nie!

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1956 / 1957

Wechselstrom - Spitzen - Super

Sinfonia 422 auch 4R/422 (4R422 / 422R)

(Graetz Nr. 3555)



8 Röhren (mit Gleichrichter)

ca. 53W Leistungsverbrauch

Gehäuse BxHxT 680x400x305mm

16 kg

Originalpreis 448,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1650 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne drehbar und abschaltbar für MW und LW

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

AM Bandbreite in 2 Stufen (ca.3,5/10 kHz) schaltbar (2 ZF Filter)

13 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt

Ratiodetektor

eingebaute Dipolantenne für UKW

Raumklang mit Schallkompressor

Ausgangsleistung 5,5W

2x Oval-Bass- Lautsprecher 18x25cm (5346)

Oval-Hochton- Lautsprecher 7x13cm (6512)

permanent-dynamisches Druckkammersystem mit Schallkompressor (6901)

gehörrichtige Lautstärkeregelung

Bass- und Höhenregister mit beleuchtetem Schauzeichen in der Skalenscheibe sichtbar

(vorne rechts) Klangregister schaltbar: Sprache / Solo / Orchester

(vorne links) abschaltbar: Lautsprecher / Magisches Auge + Rauschunterdrückung / Raumklang

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

2x AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75

Skalenscheibe: 422WR/15189

In den Graetz - Nachrichten von heißt es:



© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1957/ 1958

Wechselstrom - Spitzen - Super

Sinfonia 522

(Graetz Nr. 90063)



8 Röhren (mit Gleichrichter)

ca. 54W Leistungsverbrauch

Gehäuse BxHxT 680x400x305mm

16,2 kg

Originalpreis 458,- DM / BRD

LW 140 - 355 kHz

MW 510 - 1650 kHz

KW  16,3 - 51,9 m

UKW 87,5 - 100,5 MHz

Ferritantenne drehbar und abschaltbar für MW und LW

8 Kreise AM / ZF 460 kHz / 2-fach "C" abgestimmt

AM Bandbreite in 2 Stufen (ca.3,5/10 kHz) schaltbar (2 ZF Filter)

13 Kreise FM / ZF 10,7 MHz / 2-fach "C" abgestimmt Ratiodetektor

eingebaute Dipolantenne für UKW

Raumklang mit Schallkompressor

Ausgangsleistung 5,6W

2x Oval-Bass-Lautsprecher 18x25cm (5346 und 65272)

Oval-Hochton-Lautsprecher 7x13cm (6512)

permanent-dynamisches Druckkammersystem mit Schallkompressor (6901)

gehörrichtige Lautstärkeregelung

Bass- und Höhenregister mit beleuchtetem Schauzeichen in der Skalenscheibe sichtbar

(vorne rechts) Klangregister schaltbar: Sprache / Solo / Orchester

(vorne links) abschaltbar: Lautsprecher / Magisches Auge + Rauschunterdrückung / Raumklang

NF - Endverstärker EL84

NF - Vorstufe / AM Demodulator / Ratiodetektor EABC80

Magisches Auge EM34

UKW - Vorstufe / Oszillator und Mischer ECC85

AM Eingangsstufe - AM Oszillator und Mischer ECH81

2x AM / FM ZF - Verstärker EF89

Trockengleichrichter (Selengleichrichter) B250C75

In den Graetz - Nachrichten von 1957 heißt es:

Für besonders Anspruchsvolle

Dieses Spitzengerät beherrscht durch seine außerordentliche technische Ausstattung alle Mittel der Wiedergabe von der intimen Unterhaltung bis zur Übertragung großen Stils.

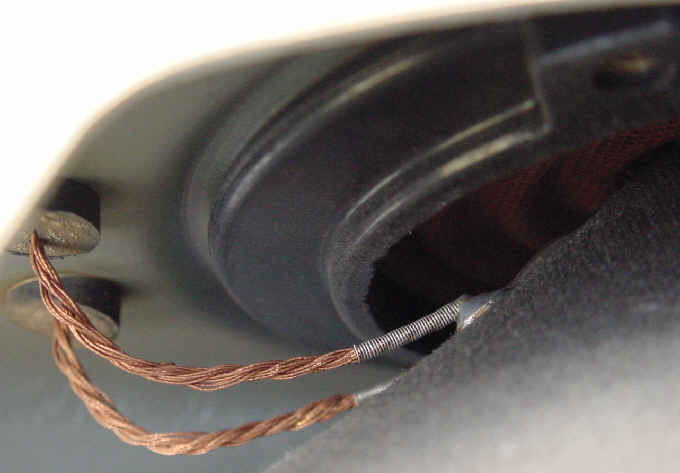

Der erste große Oval-Bass-Lautsprecher 21x32cm (Typ 5400) aus eigener Herstellung von Graetz, hier eine Ansicht der Kontaktierung zur Schwingspule auf der Membrane.

Auch von der Berliner Firma ISOPHON wurde ein ebenso großer Lautsprecher gefertigt, welcher von Graetz parallel zu Lautsprechern aus eigener Fertigung und später dann überwiegend in die größeren Radiogeräte eingebaut wurde. Die Daten des ISOPHON P2132 /25/90 (21cm mal 32 cm) sind: 8W, 4Ohm, f0 8kHz, fs 60Hz, 9000 Gauß, empfohlener Ausgangsübertrager EI62.
