Die Koffersuper - Serie "Stern" von Stern Radio Rochlitz - gebaut ca. 1958 - 1963

Nur 5 verschiedene Modelle von Kofferradios / Kofferempfänger wurden vom VEB Stern Radio Rochlitz serienmäßig hergestellt. Nur der "STERN 1" wurde mit 2 Röhren für das HF-Teil bestückt, alle anderen Modelle sind volltransistoriert. Das überhaupt Röhren eingesetzt wurden, war seinerzeit ein Kompromiss. Hochfrequenztaugliche Transistoren entsprechend den Anforderungen waren seinerzeit nicht oder nicht ausreichend aus DDR- Produktion erhältlich, man wäre auf teure Importe angewiesen und dafür gab es von der Partei- und Staatsführung keine Freigabe. Die Entwicklung für ein volltransistoriertes Modell war zwar mit entsprechenden Importtypen so gut wie abgeschlossen, mit der Fertigung musste man aber noch etwa zwei weitere Jahre warten. Der "STERN 2" war dann ein frühes volltransistoriertes DDR-Kofferradio - aus dem VEB Stern Radio Rochlitz.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1958 - 1960 ??

Koffer - Super

Stern 1

(Chassis 1151.006)

2 Röhren

5 Transistoren

Leistungsbedarf ca. xxW ?

Gehäuse: BxHxT 270x200x100 mm ?

Gewicht : 3 kg ?

Originalpreis 397,- DM / DDR

LW 150 - 350 kHz

MW 510 - 1620 kHz

KW mit  41 - 49 m - Band

??



6 Kreise AM / ZF 440 kHz

2 Kreise "C" abstimmbar

Batterie / Akku oder Netzbetrieb

Netzteil eingebaut

Sperrschwinger für Anodenspannung (64 V)



HF Eingangsstufe / Oszillator und Mischer DK96

AM - ZF Verstärker DF96



NF - Vorverstärker 2x OC71

NF - Gegentaktendstufe 2x OC72

Sperrschwinger OC76

Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1960 - 1961 ??

Koffer - Super

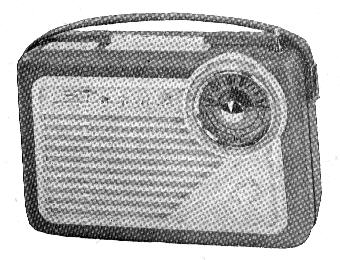

Stern 2

(Chassis 1151.008)

7 Transistoren

Leistungsbedarf ca. xxW ?

Gehäuse: BxHxT 270x180x90 mm ?

Gewicht : 2,8 kg

Originalpreis xxx,- DM / DDR

LW 150 - 350 kHz

MW 510 - 1620 kHz

KW mit  41 - 49 m - Band

??



7 Kreise AM / ZF 473 kHz

2 Kreise "C" abstimmbar

Batteriebetrieb 7,5 V



HF Eingangsstufe / Oszillator und Mischer OC170

ZF - Verstärker OC169R (rauscharm)

ZF - Verstärker OC169

NF - Vorverstärker OC812

NF - Vorverstärker OC811

NF - Gegentaktendstufe 2x OC72

Wir suchen die original Kundendienstanleitung für dieses Gerät.

Warennummer 36445100

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1962 ??

Koffer - Super

Stern 3

(Chassis 1151.309)

10 Transistoren

Leistungsbedarf ca. xxW ?

Gehäuse: BxHxT 293x202x97 mm ?

Gewicht : 3,2 kg ?

Originalpreis xxx,- DM / DDR

LW 150 - 350 kHz

MW 510 - 1620 kHz

KW mit  41 - 49 m - Band

UKW 87,5 - 100 MHz

??

7 Kreise AM / ZF 473 kHz

11 Kreise FM / ZF 10,7 MHz

2 Kreise "C" abstimmbar

Batteriebetrieb 7,5 V

UKW / AM HF Eingangsstufe AF114

UKW Oszillator und Mischer AF115 oder OC171

ZF - Verstärker AF115 oder OC170

ZF - Verstärker AF116 oder OC169R

ZF - Verstärker AF116 oder OC169

NF - Vorverstärker OC826

NF - Vorverstärker OC825

NF - Gegentaktendstufe 2x OC825

Schalttransistor (UKW) OC825



Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1963 ??

Koffer - Super

Stern 4

(Chassis 1151.010)

7 Transistoren

Leistungsbedarf ca. xxW ?

Gehäuse: BxHxT 293x202x97 mm ?

Gewicht : 2,9 kg ?

Originalpreis xxx,- DM / DDR

LW 150 - 350 kHz

MW 510 - 1620 kHz

KW mit  41 - 49 m - Band

??



7 Kreise AM / ZF 473 kHz

2 Kreise "C" abstimmbar

Batteriebetrieb 7,5 V



AM - Demodulator / Regelspannung OA625

HF Eingangsstufe / Oszillator und Mischer OC170

ZF - Verstärker OC871

ZF - Verstärker OC871

NF - Vorverstärker OC826

NF - Vorverstärker OC825

NF - Gegentaktendstufe 2x OC825



Wir suchen die original Kundendienstanleitung für dieses Gerät.

© Jens Dehne www.graetz-radio.de präsentiert aus der Saison

1963 ?

Koffer - Super

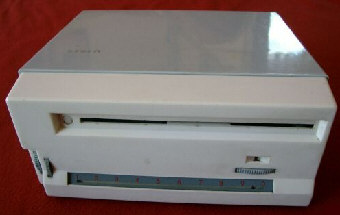

Stern 5

(Chassis 1151.011)

7 Transistoren

Leistungsbedarf ca. xxW ?

Gehäuse: BxHxT 250x200x110 mm ?

Gewicht : 2,8 kg ?

Originalpreis 580,- DM / DDR

LW 150 - 350 kHz

MW 510 - 1620 kHz



?



7 Kreise AM / ZF 473 kHz

2 Kreise "C" abstimmbar



Kombigerät mit "Plattenfresser" B-40 / System 4M (VEB Funkwerk Zittau) zum Abspielen von 17cm Platten mit 45 U/Min.

HF Eingangsstufe / Oszillator und Mischer OC172

ZF - Verstärker OC871

ZF - Verstärker OC871

NF - Vorverstärker OC826

NF - Vorverstärker OC825

NF - Gegentaktendstufe 2x OC825



Wir suchen die original Kundendienstanleitung für dieses Gerät.
